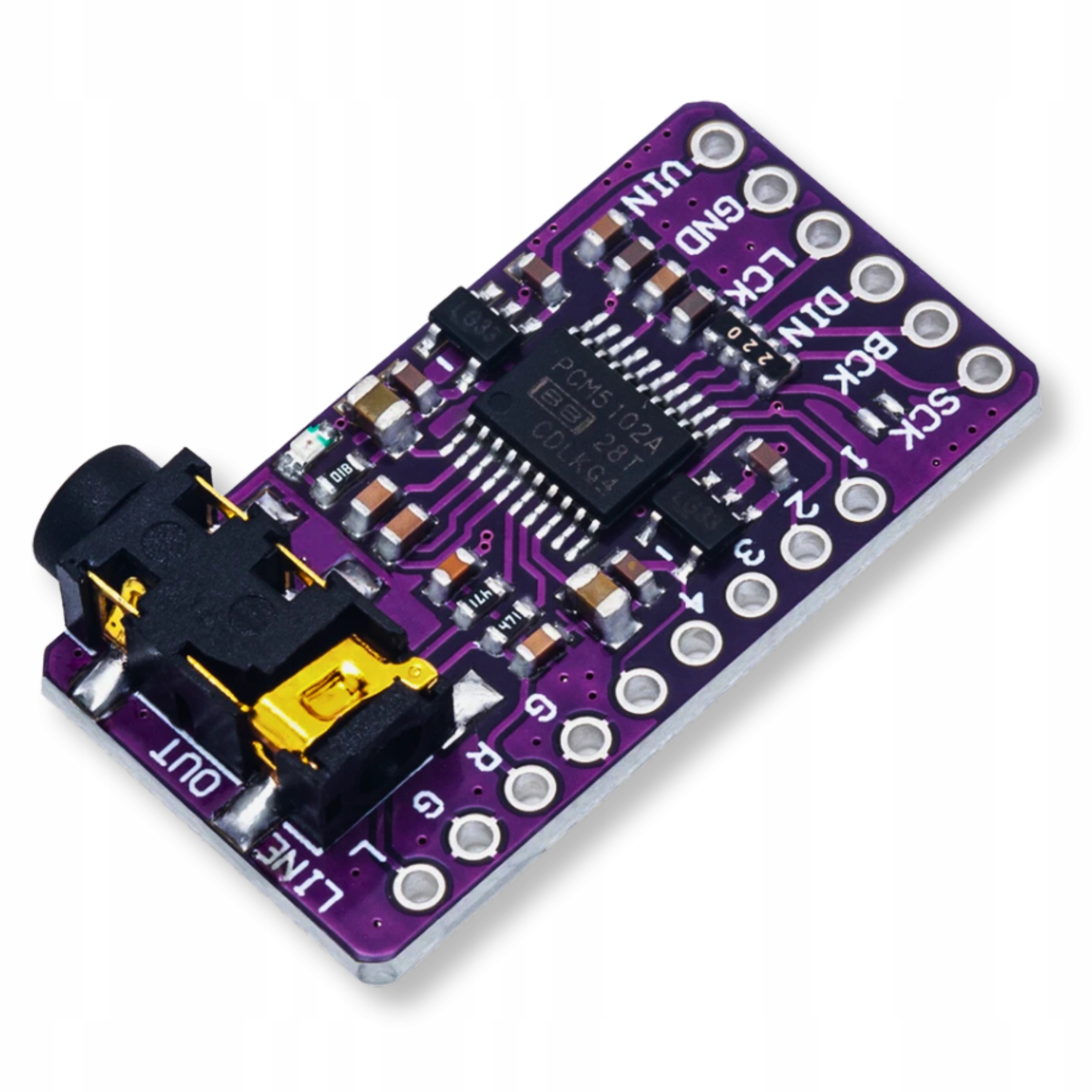

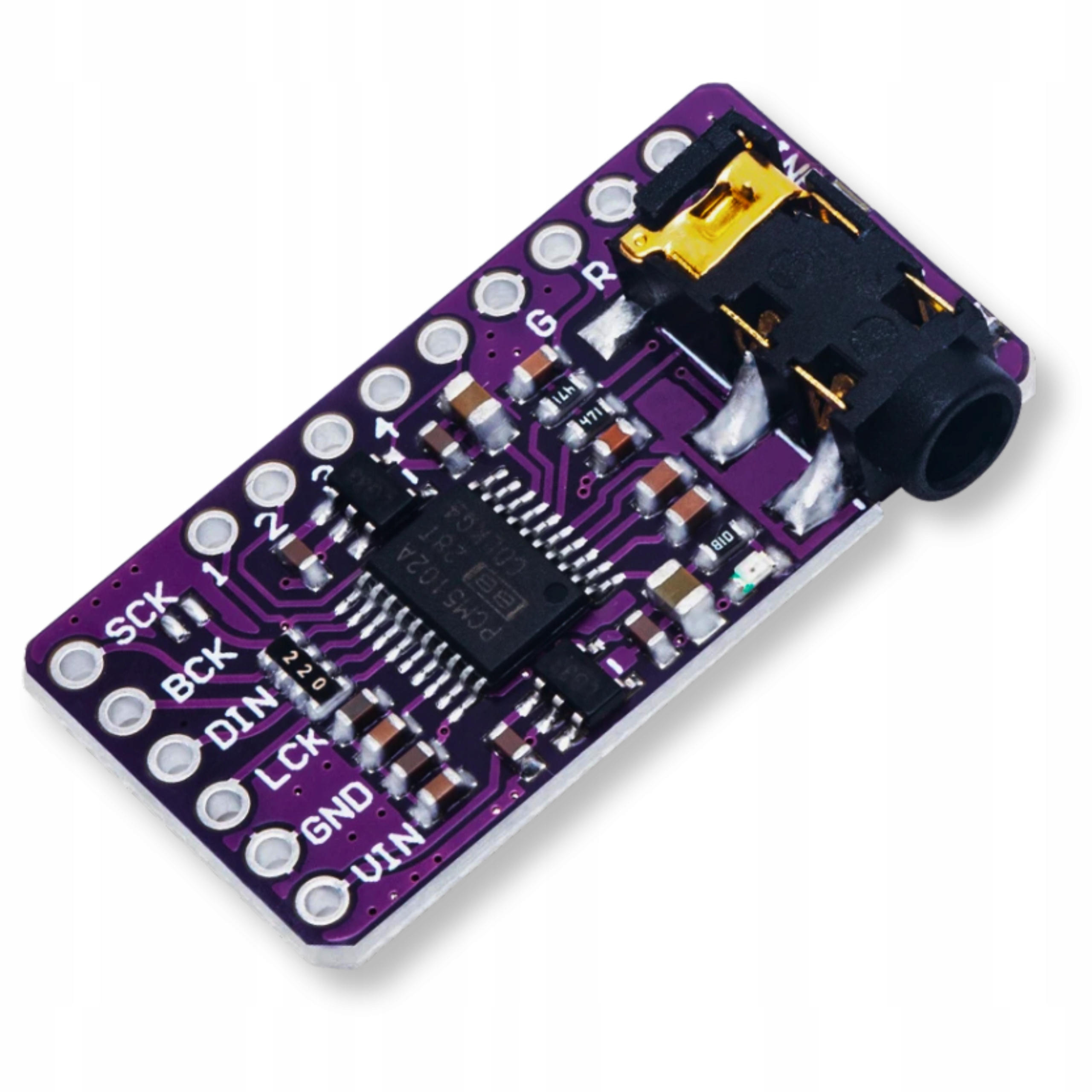

Стерео ЦАП-декодер PCM5102A для цифро-аналогового перетворювача YoRadio + перемички

ЦАП PCM5102A – високоякісний цифро-аналоговий перетворювач звуку. Часто використовується в проектах YoRadio. Він дозволяє перетворювати цифровий сигнал в аналоговий, забезпечуючи чистий стереозвук. Ідеально підходить для аудіопроектів, які вимагають високої якості звуку, він характеризується низьким рівнем шуму та спотворень.

Модуль легко інтегрувати з мікроконтролерами та платформами, такими як Raspberry Pi та Arduino. Пропонує гнучкі параметри конфігурації за допомогою перемичок, що дозволяє налаштовувати фільтри та режими роботи.

Технічні характеристики:

• Чіп: PCM5102A
• Канали: 2 (стерео)
• Роздільна здатність: 32 біти
• Частота дискретизації: до 384 кГц
• Відношення сигнал/шум (SNR): 112 дБ
• Загальний коефіцієнт гармонійних спотворень (THD+N): -93 дБ
• Інтерфейс: I2S
• Формат даних: PCM
• Напруга живлення: 3,3 В або 5 В
• Вихід: Mini Jack 3,5 мм
• Розміри модуля: 31,9 x 16,9 мм

Приклади використання:

• YoRadio
• Високоякісні музичні плеєри
• Вбудовані аудіосистеми
• Аудіопідсилювачі

Конфігурація за допомогою перемичок (пайки H1L, H2L, H3L, H4L):

Модуль ЦАП PCM5102A має контакти для пайки (H1L, H2L, H3L, H4L) для налаштування режимів роботи та фільтрів системи PCM5102. За замовчуванням він поставляється без конфігурації перемичок. Конфігурація перемичок дає змогу налаштувати роботу системи ЦАП відповідно до конкретних вимог вашого аудіододатку.

• H1L (FLT): конфігурація цифрового фільтра (швидкий спад або повільний спад).
• H2L (DEMPT): функція зняття наголосу.
• H3L (XSMT): встановлює режим вимкнення звуку.
• H4L (FMT): Конфігурація формату вхідних даних (I2S, LJ, RJ).

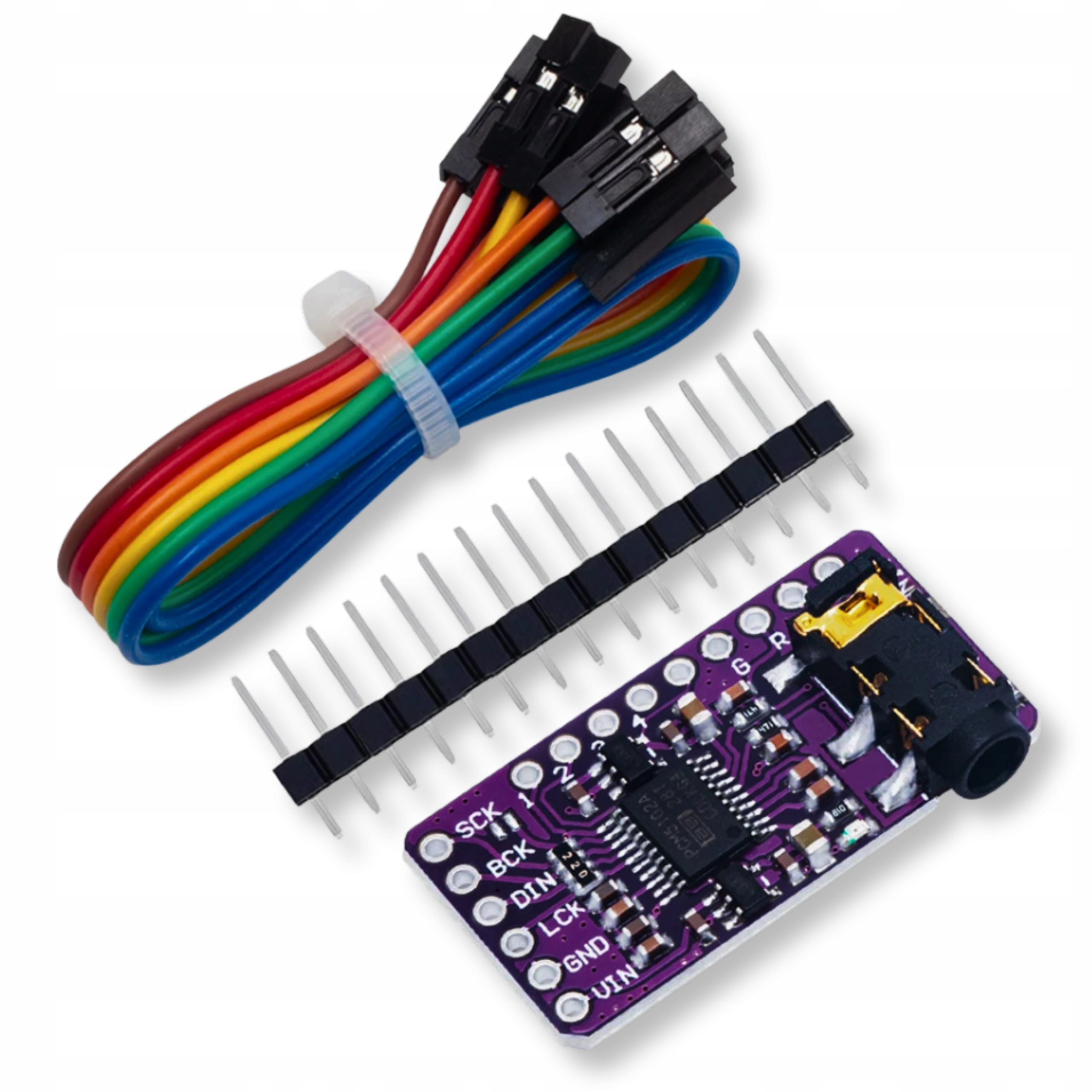

Набір включає:

• Модуль PCM5102A
• Золота смужка
• З’єднувальні кабелі (не обов’язково, залежно від пропозиції)

Примітка. Зовнішній вигляд модуля може дещо відрізнятися залежно від постачальника компонентів, але технічні параметри залишаються однаковими.
