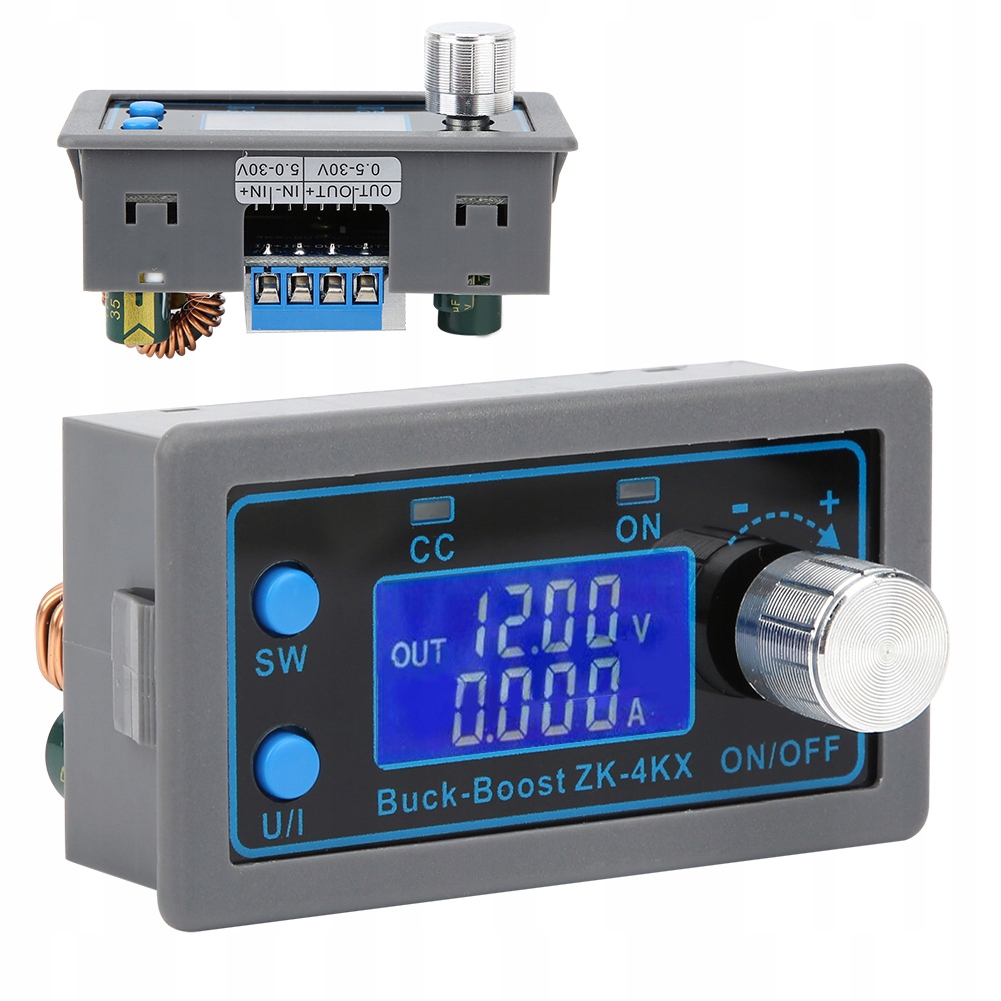

ПЕРЕТВОРЮВАЧ НАПРУГИ 0.5-30V 4A DC-DC LCD

Функція:

1. Цей продукт створено для надання різноманітних механізмів захисту програмного забезпечення, які є більш безпечними, надійними та практичними.

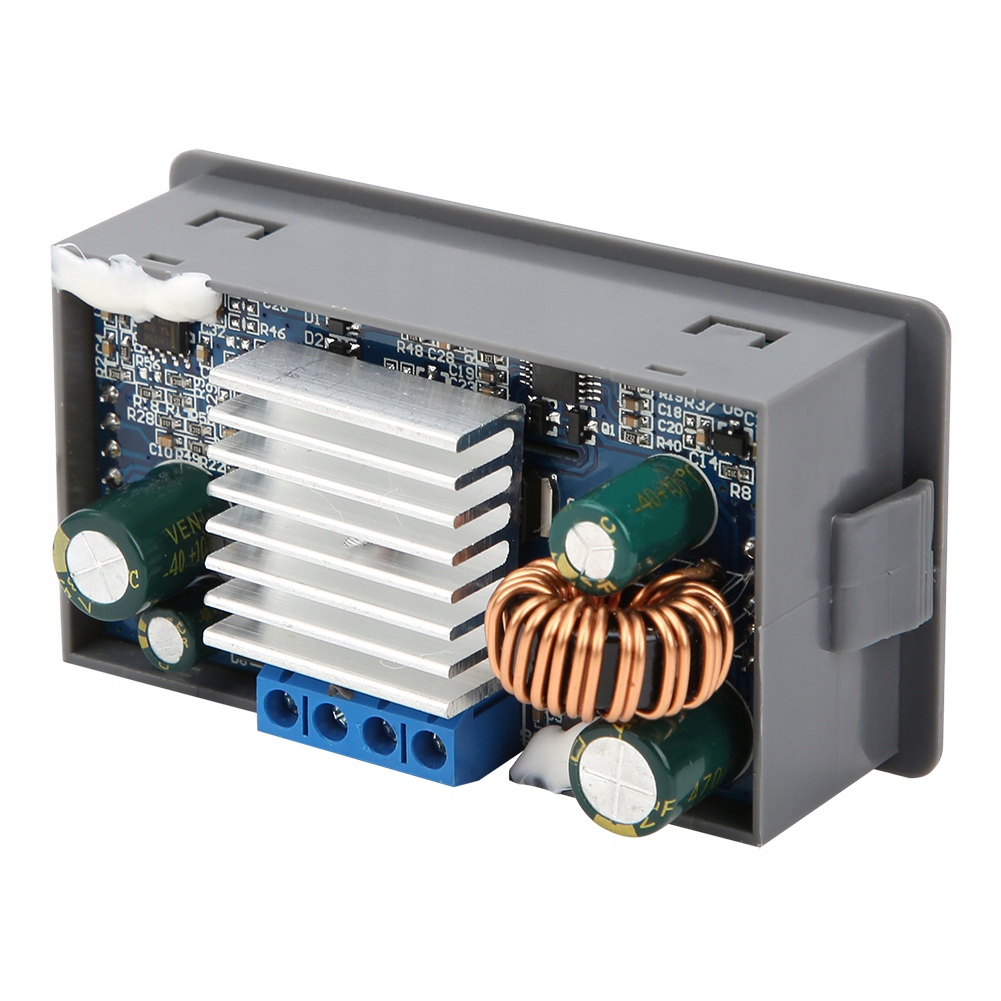

2. Цей перетворювач має велику площу розсіювання тепла та може краще підтримувати тривалу роботу.

3. Вхідна клема цього модуля перетворювача має захист від зворотного зв’язку, який не спалахує при зворотному підключенні.

4. Вихідний термінал цього модуля перетворювача має захист від повернення, тому під час заряджання не потрібно встановлювати діод проти зворотного ходу.

5. Чисельне регулювання цього продукту є точним і швидким. Він також має функції посилення та зниження. Вихідну напругу можна регулювати в діапазоні 0,5&＃8209;30 В, а обмеження струму можна регулювати в діапазоні 0&＃8209;4A.

Технічні характеристики:

Тип елемента: модуль перетворювача

Вхідна напруга: 5,0-30 В

Вихідна напруга: 0,5-30 В

Вихідний струм: стабільна робота протягом тривалого часу при 3А, до 4А з підвищеним тепловідведенням

Вихідна потужність: природне тепловідведення 35 Вт, посилене тепловідведення 50 Вт

Роздільна здатність відображення напруги: 0,01 V

Поточна роздільна здатність дисплея: 0,001 A

Ефективність перетворення: близько 88%

Плавний пуск: так (модуль може вийти з ладу, коли вмикається високе навантаження увімк.)

Робоча частота: 180 кГц. V)

Захист від перенапруги на виході (0,5-31 В регулюється, 31 В за замовчуванням)

Захист від перенапруги на виході (0-4,1 A регулюється, за замовчуванням 4,1 A)

Захист від перевищення потужності (регулюється 0-50 Вт, за замовчуванням 50 Вт)

Захист від перегріву (регулюється 80-110, за замовчуванням 110)

Захист від часу очікування (регулюється 0-100 год, вимикається за замовчуванням)

Захист від перевантаження (регульований 0-60Ah, вимкнено за замовчуванням)

Як використовувати:

1. Перемикання параметрів відображення:

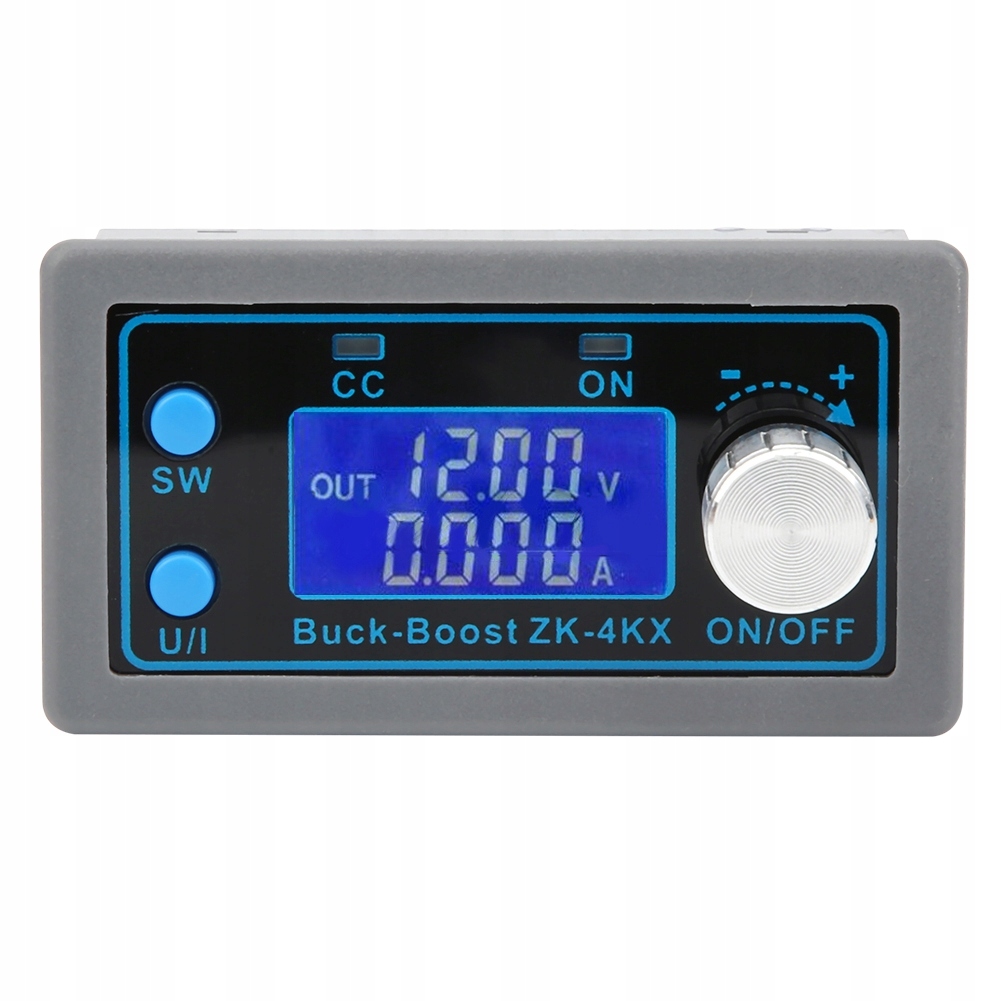

У звичайному інтерфейсі коротко натисніть клавішу SW, щоб перемкнути вміст відображення в автономному режимі. Можна перемикати струм A, потужність W, ємність Ah і час h. Тривале натискання може змінювати вміст відображення висоти, переключатися між входом вхідної напруги та вихідною напругою.

2. Установіть значення вихідної напруги:

У звичайному інтерфейсі коротко натисніть кнопку U/I, щоб увійти в інтерфейс налаштування напруги CC. Блимає число встановленої вихідної напруги. Повертайте ручку кодера, щоб збільшити або зменшити вихідну напругу. Коротко натисніть ручку, щоб вибрати вихідну напругу, яку потрібно встановити. Після налаштування двічі коротко натисніть кнопку U/I, щоб повернутися до звичайного інтерфейсу. Інакше він автоматично повернеться до нормального інтерфейсу та не працюватиме протягом 10 секунд.

3. Установіть значення постійного струму (тобто максимальний вихідний струм, дозволений модулем):

У звичайному інтерфейсі коротко натисніть кнопку U/I, щоб увійти в інтерфейс налаштування напруги постійного струму. Знову коротко натисніть кнопку U/I, щоб перейти до фіксованого значення. Ви бачите, що постійне поточне значення певного біта мерехтить. Повертайте ручку кодера, щоб збільшити або зменшити значення. Коротко натисніть на кодер, щоб вибрати кількість значень постійного струму для встановлення. Після завершення налаштування коротко натисніть кнопку U/I, щоб вийти з інтерфейсу налаштування та повернутися до звичайного інтерфейсу. Інакше він автоматично повернеться до нормального інтерфейсу та не працюватиме протягом 10 секунд.

4. За замовчуванням модуль увімкнено/вимкнено:

У звичайному інтерфейсі натисніть і утримуйте кнопку U/I, щоб увійти в інтерфейс налаштування параметрів. Відображає OPEN OFF або OPEN ON. OPEN OFF означає, що вихід вимкнено за замовчуванням, коли пристрій увімкнено, а OPEN ON означає, що вихід увімкнено за замовчуванням, коли пристрій увімкнено. Щоб переключатися між цими двома станами, натисніть і утримуйте обертовий кодер. Після налаштування натисніть і утримуйте кнопку U/I, щоб повернутися до звичайного інтерфейсу.

5. Установіть для параметра захисту значення та порогове значення:

У звичайному інтерфейсі натисніть і утримуйте кнопку U/I, щоб увійти в інтерфейс налаштування параметрів. Коротко натисніть кнопку SW, доки не з’явиться параметр захисту, який ви хочете встановити.

OUP: поріг захисту від перенапруги

OCP: поріг захисту від перенапруги

OPP: поріг захисту Захист від перевантаження

OAP: поріг захисту від перевищення потужності

OHP: поріг захисту від понаднормової роботи

OTP: поріг захисту від перегріву

Список пакетів:

1 модуль конвертера
