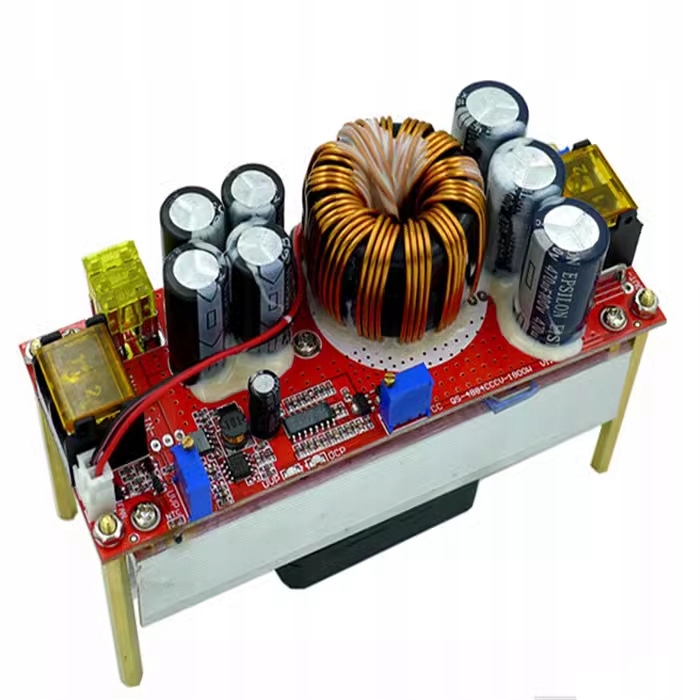

ПЕРЕТВОРЮВАЧ НАПРУГИ DC-DC 1800W 40A STEP UP

Функції:

1. із розсіюванням тепла аерофільм ефект розсіювання тепла дуже хороший, а вихідна потужність ще більша (48 В і вхідна потужність вентилятора може досягати приблизно 1800 Вт).

2. Вентилятори з регульованою температурою та гідравлічними підшипниками мають дуже хороший баланс між шумом і розсіюванням тепла. При невеликому навантаженні вентилятор не обертається. Коли температура навантаження досягне приблизно 60 градусів, вентилятор увімкнеться автоматично. Це може ефективно зменшити шум і подовжити термін служби.

3. Ізоляційна панель основного кабелю живлення виготовлена ​​з високоякісного оксиду алюмінію, а теплопровідність у 10 разів вища, ніж у звичайних ізоляційних матів.

4. велика потужність лампи 100В 210А ТО-247 має широкий діапазон потужності і хорошу динаміку.

5. подвійні великі алюмінієві феросиліцієві магнітні кільця з чотирма емальованими мідними дротами 1,2, низьке теплоутворення та висока ефективність.

6. Завдяки новому дизайну ефективність перетворення досягає 98,1% (детальнішу інформацію див. у кривій перетворення ефективності в таблиці нижче).

7. Багатооборотний потенціометр марки 3296W, висока точність налаштування, низький дрейф.

8. вибірка вихідного струму міді, постійна температура та стабільний температурний дрейф.

9. Захист від низької напруги регулюється, що може ефективно захистити різні батареї, а також може використовуватися для сонячних елементів.

10. з функцією постійного струму, можна використовувати для зміцнення автомобільного акумулятора, заряджання акумулятора тощо.

11. Вхід 3 паралельних запобіжників 20A може захистити від ризику випадкового короткого замикання на виході.

12. Три світлові індикатори: знижена напруга, перевантаження по струму, індикатор живлення, короткий огляд робочого стану.

13. на вході та виході є високочастотні конденсатори, низька пульсація на виході, низьке тепловиділення та тривалий термін служби.

14. До входу та виходу додано керамічний конденсатор MLCC, що значно зменшило вихідну пульсацію, яка становить приблизно 100 мВ при напрузі від 48 В до 72 В 4 А.

Технічні характеристики:

• Вихідна потужність: 1800 Вт
• Діапазон вхідної напруги: 10-60 В
• Діапазон вихідної напруги : 12V-90V
• Вхідний струм: 40A
• Вихідний струм: 22A
• Швидкість динамічної реакції: зміна струму навантаження 5% (300 мкс)
• Ефективність перетворення: 48В до 60В 8A (98,1%)
• 48В до 72В 8A (98,1%)
• 48В до 84В 8A ( 97,6% )
• Регулювання навантаження: від 10% до 50% навантаження (вихід 72 В)
• Температурний коефіцієнт: 50% навантаження
• Хвиляції та шум: смуга пропускання 20 МГц (48В-72В 4A) 100mVp-p
• Частота перемикання: VIN=48V VO=72V 4A (110kHz )
• Струм холостого ходу: VIN=48В VO=72В (18 мА)
• Захист від короткого замикання на виході: ТАК
• Захист від зворотної полярності на вході: ТАК
• Вологість при зберіганні: 95%
• Робоча температура : -20 65°C
• Температура зберігання: -40 125°C
• Підвищення температури під час роботи: від 48 до 60 В 5A (45°C)
• Захист від перегріву: (60°C)
• Спосіб підключення: IN, OUT (без зварювання, клемні колодки)
• Спосіб охолодження : Охолодження сильним вітром
• Розміри: 130 (Д) * 51 (Ш) * 80 (В) (з мідними опорами) мм

Вміст набору:

• 1 × модуль

Інструкції:

1. чому мій модуль має таку форму?

Наш модуль створено для зручності користувача, його можна закріпити безпосередньо на машині, його можна закріпити на машині за допомогою 4 мідних стовпів.

2 . Наскільки ефективно працює модуль? Я використовую його від батареї, чи можу я використовувати його, якщо мені потрібна висока продуктивність?

Ефективність цього модуля дуже висока, наш фактичний рівень тестування може становити 98,1%.

3. Чи має цей модуль живлення захист від короткого замикання? Чи призведе випадкове коротке замикання на виході під час його використання?

Наш модуль обладнано захистом від короткого замикання, коротке замикання на виході, запобіжник перегорить, потрібно замінити запобіжник, щоб відновіть використання часу, будь ласка, зверніть увагу, намагайтеся не замикати.

4. чи має цей модуль живлення захист від зворотного підключення? Чи згорить він, якщо я випадково зміню вхідну потужність під час використання?

В: Ні, наш модуль має захист від зворотної полярності.

5. Робоча напруга модуля становить 10-60 В, тому я можу вводити 12 В і виводити 48 В?

A: Так. Цей модуль є модулем посилення.

6. Чи може цей модуль довго працювати при 72 В 10 А?

Цей модуль має номінальну потужність 1800 Вт, він може працювати тривалий час при 1500 Вт (для примусового охолодження потрібен вентилятор), 72 В*10 А = 720 Вт, тому може працювати довго.

7. Мені потрібен струм приблизно 20 А, чи може цей модуль працювати паралельно?

В: Якщо вхідне джерело живлення є окремим, вихід можна підключити безпосередньо паралельно, подвоюючи потужність. Якщо входи підключено до одного джерела живлення, це неможливо.

8. яка температура робочого середовища цього модуля, чи може він бути промислового рівня?

Так, але якщо температура навколишнього середовища перевищує 40 градусів, будь ласка, зменште потужність або посиліть розсіювання тепла.

9. Я бачу, що модуль оснащено потенціометром, чи не буде пошкоджено вихідну напругу через раптове збільшення потенціометра?

A: Ні, модуль використовує багатооборотний потенціометр, його точність налаштування та надійність дуже висока, це не призведе до раптового підвищення вихідної напруги, ви можете бути впевнені щодо такого використання.

10. Я бачу потужність модуля 1800 Вт, якщо вихідна напруга 60 В, скільки має бути струм?

Це можна розрахувати за формулою P = U * I, I = P / U, вихідна напруга струму 60 В становить 30 А, оскільки вихідний струм модуля становить близько 22 А, тому вихідний струм становить 22 А.
