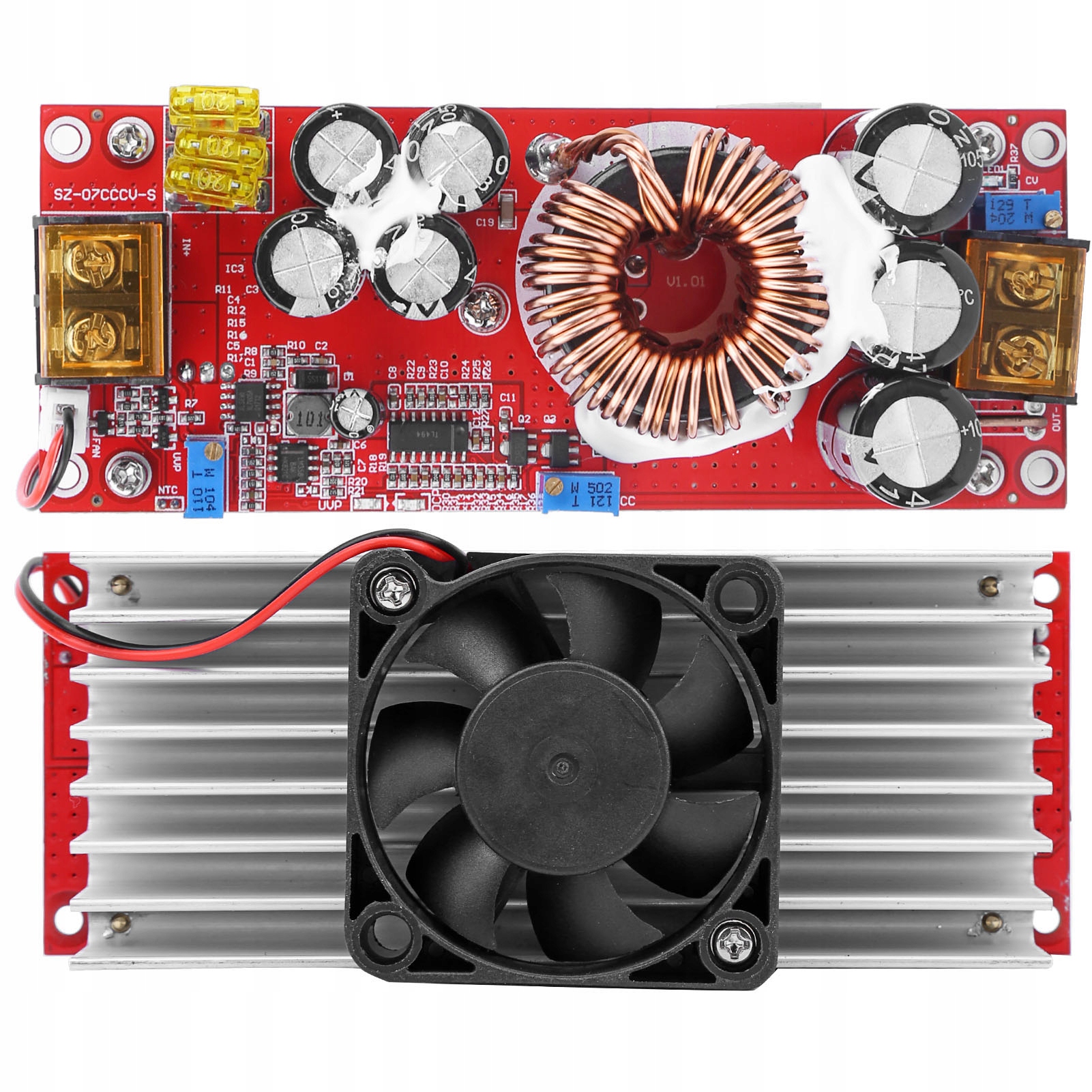

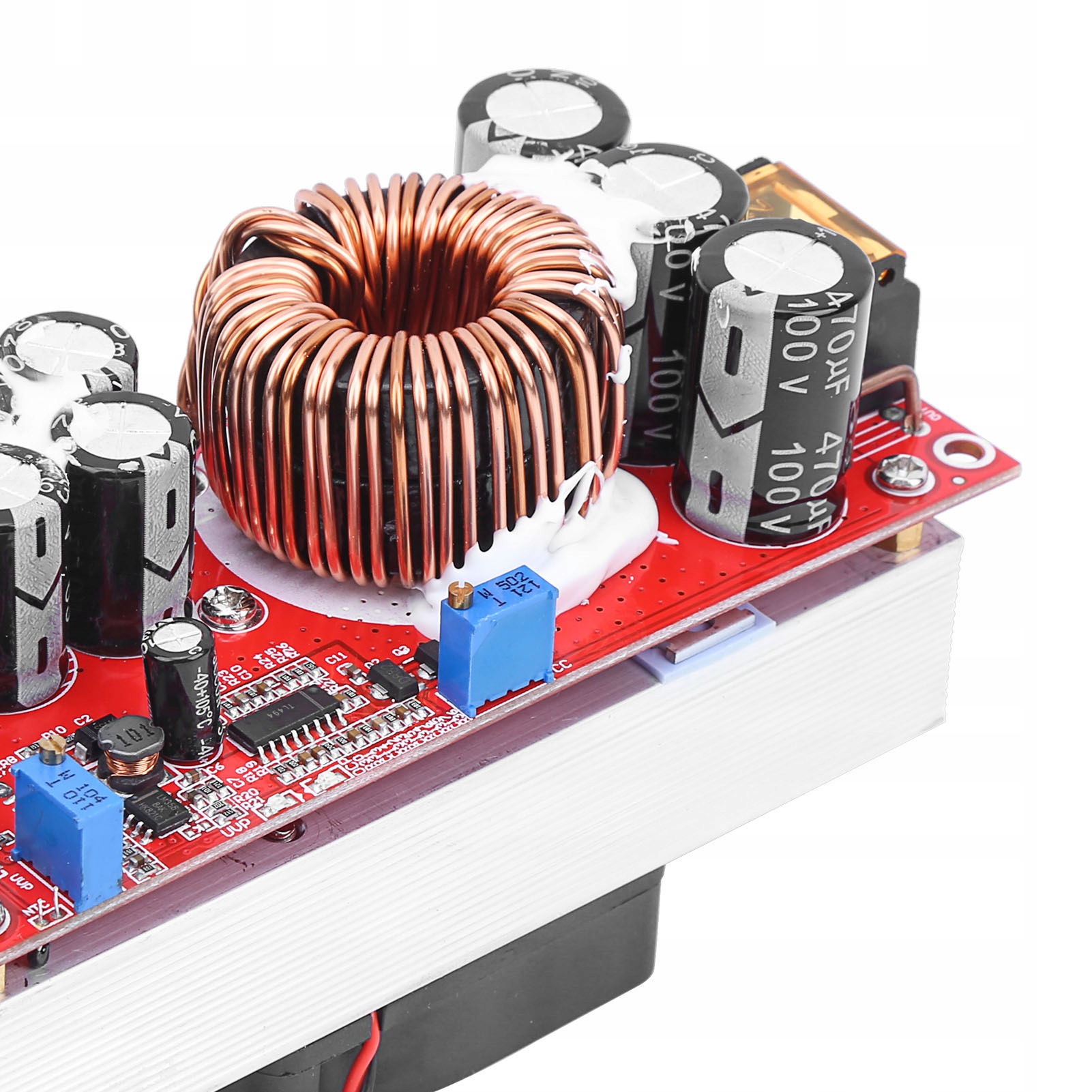

Перетворювач напруги DC-DC 30A 1500W підвищує

Функції:

Це неізольований модуль перетворювача постійного струму з тривалим терміном служби.

Висока потужність і стабільний вихід, перетворює 10-60 В постійного струму на 12-97 В постійного струму.

Високоякісні компоненти забезпечують високу ефективність перетворення, до 97%.

Розроблено з інтелектуальним вентилятором для контролю температури, який автоматично запускається, коли температура досягає приблизно 60 ℃, і зупиняється, коли температура опускається нижче 60 ℃.

Широко використовується для керування потужними вуличними ліхтарями, різноманітними світлодіодними ліхтарями CV, блоками живлення для пристроїв, встановлених на транспортних засобах, і мобільних пристроях, регульованим джерелом живлення CV CC, сонячною енергією заряджання та різноманітні зарядки акумуляторів.

Технічні характеристики:

Назва: модуль постійного струму 1500 Вт;

Тип: неізольований модуль підсилення (BOOST)

Вхідна напруга: від 10 до 60 В постійного струму

Вхідний струм: вхідна напруга 10В-30В, максимальний струм 35А-40А; Вхідна напруга 31-60 В, максимальний струм 30-35 А

Струм спокою: 15 мА (при перетворенні 12 В на 20 В більша вихідна напруга збільшить струм спокою)

Вихідна напруга: 12 - 97 В безперервно регулюється (не можна використовувати для зниження)

Вихідний струм: 22 А (що стосується різниці вхідної та вихідної напруги, чим більша різниця напруг, тим меншим буде вихідний струм. Збільште нагрівання розсіювання, коли струм перевищує 15 A)

Діапазон постійного струму: 0,8-22 A (+/-0,3 A)

Захист від зворотного входу: Так (MOS захист від зворотного живлення 150 A)

Захист від низької напруги на вході: так (регулювання 10-50 В, самовідновлення)

Робоча температура: від -40 ℃ до 85 ℃ (якщо температура надто висока, будь ласка, збільште розсіювання тепла)

Частота: 150 кГц

Ефективність перетворення: від 92% до 97% (Ефективність пов’язана з вхідною/вихідною напругою, струмом і різницею напруг. Чим менша різниця, тим вища ефективність буде )

Захист від перевантаження по струму на вході: Так (автоматично захищати, коли вхідна напруга перевищує 40 А, а напруга живлення не підвищується)

Захист від короткого замикання: Так (вхід 60 А запобіжник), будь ласка, дійте обережно, намагайтеся не викликати коротке замикання.

Захист від зворотного входу: так ((150A MOS трубка, може бути підключена реверсивно протягом тривалого часу)

Встановлення метод: чотири 3-мм кронштейни

p>

Спосіб підключення: клемні колодки (використовуйте мідний дріт сильного струму)

Вихідна потужність: максимальна вихідна потужність = вхідна напруга * 30 A (якщо вхідна напруга 12 В, максимальна вихідна потужність = 12 В * 30 A = 360 Вт)

(Якщо вхідна напруга 24 В, максимальна вихідна потужність = 24 В * 30 A = 720 Вт)

Вага: 372 г / 13,1 унцій (прибл. )

Список пакетів:

1 x модуль

Примітка:

Зверніть увагу, що вентилятор цього продукту буде надіслано випадковим чином і будь ласка, переконайтеся, що ви не заперечуєте, перш ніж розмістити замовлення.

Інструкції:

Вихід модуля не повинен замикати або вимірювати струм безпосередньо, коли мультиметр замикається, коротке замикання призведе до перегоряння модуля.

Діапазон регулювання низької напруги: DC10V-50V (за годинниковою стрілкою для збільшення, проти годинникової стрілки для зменшення), спочатку відрегулюйте мінімальну напругу, потім відрегулюйте вхідну напругу до необхідного значення захисту від зниженої напруги, повільно відрегулюйте значення зниженої напруги за годинниковою стрілкою для збільшення; Коли індикатор зниженої напруги світиться, відрегулюйте одне коліщатко проти годинникової стрілки, а потім увімкніть його знову.

Захист від низької напруги вхідного сигналу в основному використовується для запобігання надмірному розрядженню акумулятора, коли джерелом живлення є акумулятор. Низька напруга акумулятора може пошкодити модуль живлення та акумулятор. Коли вхід перемикає джерело живлення, слід також встановити захист від низької напруги.

Діапазон регулювання постійної напруги: DC12-97 В (за годинниковою стрілкою для збільшення, проти годинникової стрілки для зменшення), налаштуйте спочатку необхідну напругу, а потім підключіть до навантаження.

Діапазон регулювання постійного струму: 0,8-22A (за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення), спочатку відключіть навантаження, а потім відрегулюйте вихідну напругу до необхідної напруги, встановіть струм на мінімум (поверніть потенціометр CC проти годинникової стрілки приблизно на 30 кіл), підключіть амперметр послідовно до виходу, а потім повільно відрегулюйте струм. (підсилювальний модуль не може напряму регулювати струм шляхом короткого замикання)

Вхідна напруга не повинна бути нижчою за 10 В або вищою за 60 В (якщо вхідна напруга нижча за 12 В, відповідно зменште навантаження).

Переконайтеся, що вхідна напруга принаймні на 2 В нижча за вихідну.

Якщо ви використовуєте імпульсне джерело живлення або інше допоміжне джерело живлення, переконайтеся, що напруга У 1,3 рази вище або більше, ніж потужність модуля живлення.

Під час захисту від надструму або низької напруги вихідна напруга все ще матиме напругу, близьку до вхідної напруги, захист означає відсутність напруги підвищення.
