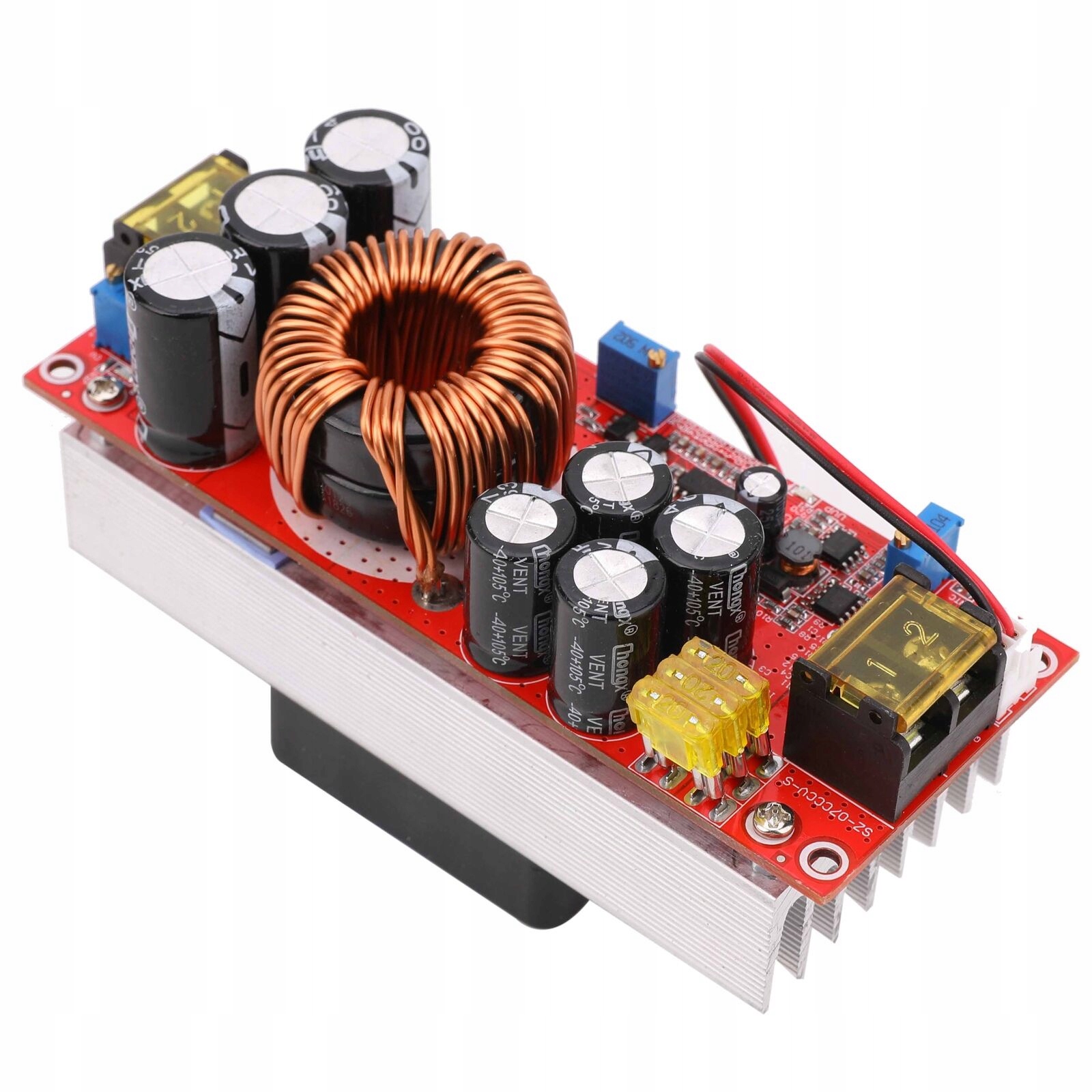

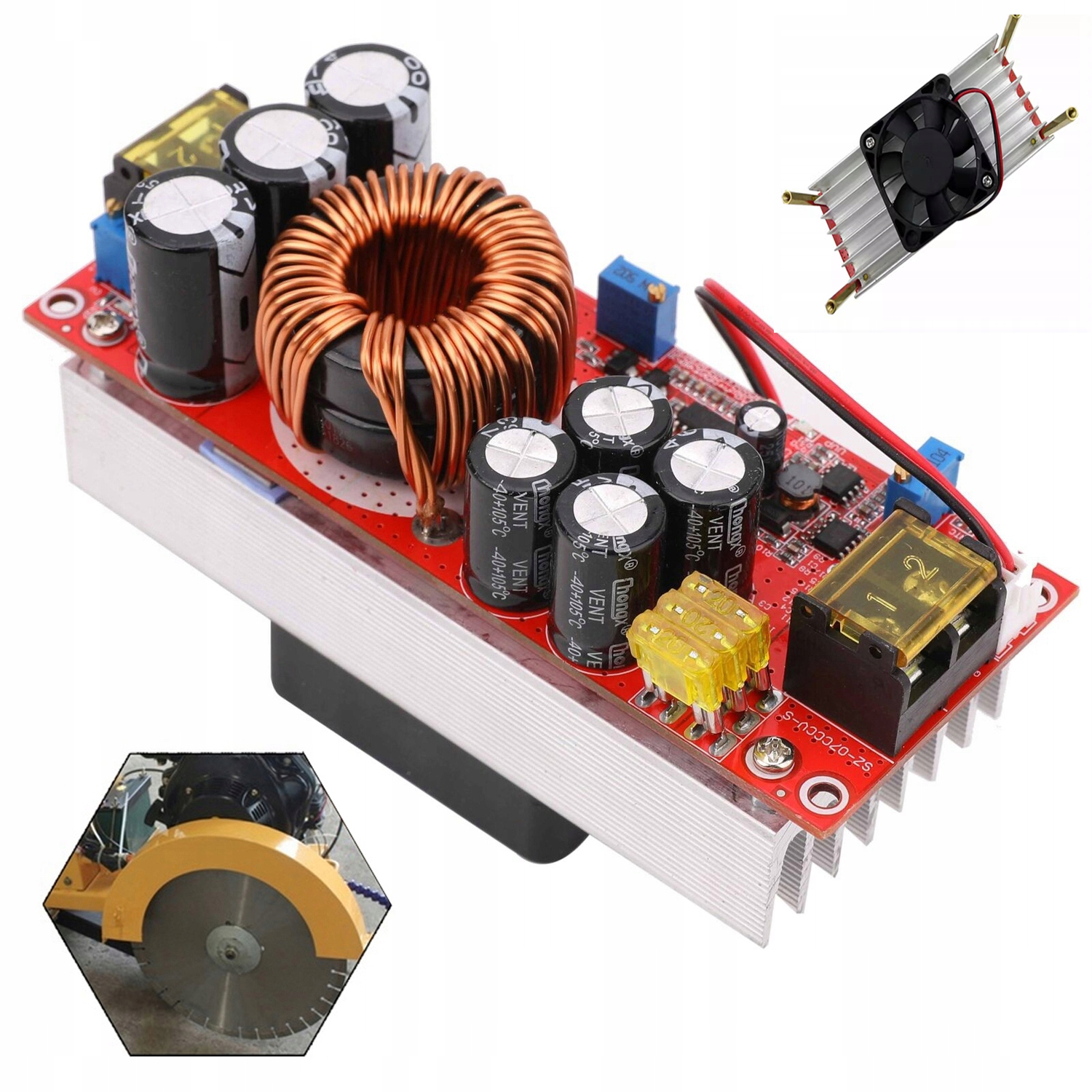

ПЕРЕТВОРЮВАЧ НАПРУГИ DC-DC 40A 1800W STEP UP

Особливості:

1. З розсіюванням тепла авіаційного типу ефект розсіювання тепла дуже хороший, а вихідна потужність ще більша (48 В і вхідна потужність вентилятора може досягати приблизно 1800 Вт).

2. Вентилятори з регулюванням температури з вентиляторами з гідравлічними підшипниками мають дуже хороший баланс між шумом і розсіюванням тепла. При невеликому навантаженні вентилятор не обертається. Коли температура навантаження досягає приблизно 60 градусів, вентилятор автоматично обертається. Це може ефективно зменшити шум і подовжити термін служби.

3. Основна ізоляційна плита живильної труби виготовлена ​​з високоякісного оксиду алюмінію, а теплопровідність у 10 разів перевищує теплопровідність звичайних ізоляційних матів.

4. Велика силова лампа TO-247 100 В 210 А має великий запас потужності та гарний динамічний відгук.

5. Подвійні великі магнітні кільця з ферокремнезему та алюмінію з використанням чотирьох емальованих мідних дротів чистоти 1,2, низьке тепловиділення та висока ефективність.

6. Завдяки новому дизайну ефективність перетворення досягає 98,1% (детальнішу інформацію див. у кривій перетворення ефективності в таблиці нижче).

7. Багатооборотний потенціометр марки 3296W, висока точність налаштування, низький дрейф.

8. Вибірка вихідного струму міді Kang, постійна температура та невеликий дрейф стабільної температури.

9. Захист від низької напруги регулюється, що може ефективно захистити різні батареї, а також може використовуватися для сонячних елементів.

10. Завдяки функції постійного струму його можна використовувати для зарядки акумулятора автомобіля, зарядки акумулятора тощо.

11. Паралельне введення 3 запобіжників 20 A може захистити від ризику випадкового короткого замикання на виході.

12. Три світлові індикатори: знижена напруга, перевантаження по струму, індикація живлення, короткий огляд робочого стану.

13. Вхід і вихід — це високочастотні конденсатори, низька пульсація на виході, низьке тепловиділення та тривалий термін служби. 14. Керамічний конденсатор MLCC додано до входу та виходу, і вихідні пульсації значно зменшено, що становить близько 100 мВ при 48 В до 72 В 4 А.

Особливості роботи:

Вихідна потужність: 1800 Вт

Діапазон вхідної напруги: 10В-60В

Діапазон вихідної напруги: 12В-90В

Вхідний струм: 40 A

Вихідний струм: 22 A

Швидкість динамічного відгуку: зміна струму навантаження 5% (300 мкс)

Ефективність перетворення: 48В до 60В 8A (98,1%)

48В до 72В 8A (98,1%)

48В до 84В 8A (97,6%)

Регулювання навантаження: від 10% до 50% навантаження ((вихід 72В))

Коефіцієнт температури: 50% навантаження

Пульсації та шум: смуга пропускання 20 МГц (48 В–72 В 4 A) 100 мВp-p

Частота перемикання: VIN=48 В VO=72 В 4 A (110 кГц)

Струм холостого ходу: VIN=48 В VO=72В (18 мА)

Коротке замикання на виході захист: ТАК

Захист від зворотного підключення входу: ТАК

Вологість при зберіганні: 95%

Робоча температура: -20 65°C

Температура зберігання: -40 125°C

Підвищення температури під час роботи: від 48 В до 60 В 5A (45°C)

Захист від перегріву: (60°C)

Спосіб підключення: вхід IN, вихід OUT (без зварювання, клемні колодки)

Спосіб охолодження: охолодження сильним вітром

Розміри: 130 (Д) * 51 (Ш) * 80 (В) (з мідними опорами) мм

Список пакетів:

1*1800 Вт 40A DC-DC підвищувальний модуль блоку живлення
