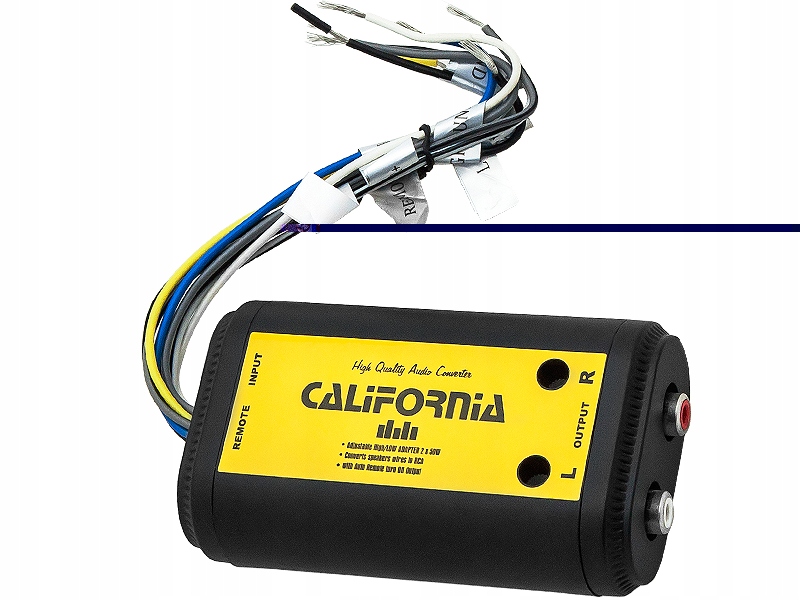

Перетворювач рівня аудіосигналу HIGH-LOW RCA

Опис продукту:

• дозволяє підключати зовнішній підсилювач до радіостанцій, які не мають RCA виходи
• плавне регулювання вихідного сигналу, окремо для лівого і правого каналів
• вихід REMOTE TURN ON/OFF - система включення і виключення зовнішнього підсилювача потужності< /li>
• призначений для радіоплеєрів з максимальною вихідною потужністю до 2x50 Вт
• 2 RCA виходи (лівий і правий канали)

СХЕМА ПІДКЛЮЧЕННЯ

• "L OUTPUT R" - вихід сигналу RCA для лівого (L) і правого (R) каналів, підключених до RCA входів підсилювача
• "REMOTE" (живлення та вихід дистанційного керування для керування підсилювачем) (ЗЕМЛЯ) - чорний дріт - заземлення джерела живлення (-12В) - підключити до заземлення джерела живлення радіоприймача, підсилювача або до кузова автомобіля (12 В) - жовтий дріт - джерело живлення (+12 В) - підключіть, наприклад, до кабелю живлення радіоприймача або підсилювача (REMOTE OUT) - синій дріт - дистанційний вихід (+12 В) для ввімкнення/вимкнення підсилювач - підключіть до входу Remote в підсилювачі
• "INPUT" (входи сигналу - гучномовець, білий провід (L+) - підключіть до виходу гучномовця з радіоприймача для лівий канал з позитивною поляризацією (+), біло-чорний дріт (L-) - підключити до виходу гучномовця з радіоприймача для лівого каналу з поляризацією негативною (-) чорний дріт (земля) - земля - ​​підключити до землі для мінімізації перешкод сірий дріт (R+) - підключити до виходу гучномовця радіоприймача для правого каналу з позитивною полярністю (+) сіро-чорний провід (R-) - підключити до виходу гучномовця від радіоприймача для правого каналу з негативною полярністю (-)

ВСТАНОВЛЕННЯ

Встановіть ручки потенціометрів на мін.

Підключіть дроти відповідно до схеми підключення

Увімкніть радіо, подаючи зовнішній сигнал на дроти.

Відрегулюйте відповідне значення сигналу за допомогою потенціометрів.
