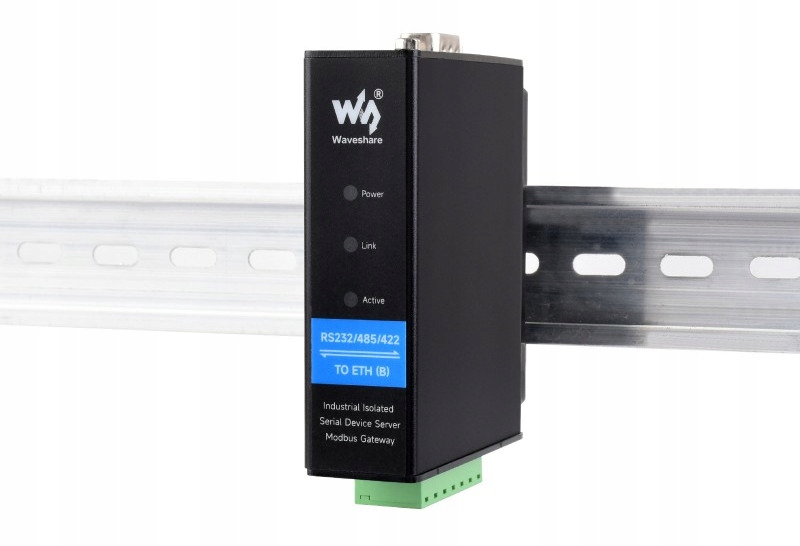

RS232/485/422 TO ETH (B)

Код виробника: SKU: 24759

Пристрій збору даних RS232/485/422/шлюз IoT, розроблений для промислових середовищ. Він поєднує в собі кілька функцій, включаючи послідовний сервер, шлюз Modbus, шлюз MQTT, RS485 до JSON тощо. Модуль має порти RS232/485/422 і Ethernet, використовує порт постійного струму (зовнішній діаметр: 5,5 мм, внутрішній діаметр: 2,1 мм). ) і гвинтові клеми для живлення. Корпус із можливістю кріплення на рейку, невеликий розмір, простий монтаж, економічна ефективність. Він підходить для таких програм, як збір даних, шлюз Інтернету речей, безпека та моніторинг Інтернету речей, а також інтелектуальний моніторинг пристроїв.

Додаткова інформація, програмне забезпечення, інструкції з конфігурації на: https://www.waveshare.com/wiki / RS232/485/422_TO_POE_ETH_(B)

• Модель: RS232/485/422 TO ETH (B), Код виробника: SKU: 24759
• Тип продукту: послідовний сервер, шлюз Modbus, шлюз MQTT
• Основна функція: Реалізація двонаправленої прозорої передачі від RS232/485/422 до Ethernet
• Інтерфейс зв'язку: RS232/485/422 × 1, порт Ethernet × 1
• Живлення: DC 6~ гвинт термінали 36 В
• Захист ізоляції: ізоляція живлення, захист ізоляції сигналу

Інтерфейс зв’язку:

• Ethernet: порт Ethernet PoE, підтримка IEEE Стандартний 802.3af. Параметри послідовного порту:
  • Швидкість передачі: 300 ~ 115200 біт/с
  • Біт парності: немає, парність по непарності, парність на парність, позначка, пробіл
  • Біти дані: 5 ~ 9 біт
  • Керування потоком: немає контролю потоку

  Програмне забезпечення:

  • Протокол: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
  • Метод конфігурації: конфігурація на базі ПК, веб-браузер, бібліотека функцій керування пристроєм
  • Метод зв’язку: прямий зв’язок TCP/IP, режим віртуальний послідовний порт
  • Режим роботи: TCP-сервер, TCP-клієнт (також існує разом із TCP-сервером), UDP, UDP multicast

  Інше:

  • Робоча температура: -40 ℃ ~ 85 ℃
  • Діапазон вологості: 5% ~ 95% відносної вологості
  • Розміри: Д × Ш × В: 88,7 × 64, 5 × 24,2 мм

Основною функцією модуля є двонаправлена ​​прозора передача даних між RS232/485/422 та Ethernet.

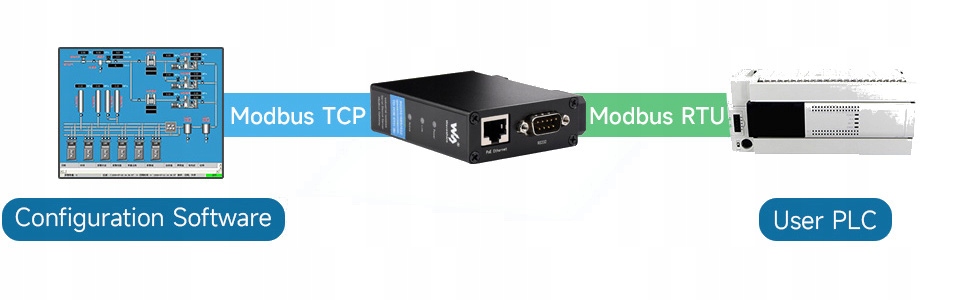

Підтримка шлюзу Modbus Призначений для модернізації мереж Modbus, може використовуватися зі спеціальним програмним забезпеченням конфігурації.

Багатократний захист, безпечна та стабільна робота Плата має вбудоване джерело живлення та ізоляцію сигналу, що забезпечує стабільну напругу ізоляції з високою надійністю та сильним захистом від перешкод. Вбудований TVS (Transient Voltage Suppression) ефективно пригнічує стрибки напруги в ланцюзі, забезпечуючи захист від ударів блискавки та ESD. Крім того, вбудований запобіжник із можливістю перезавантаження та захисний діод гарантують стабільний вихід струму та напруги, запобігаючи перевантаженням струму та перенапрузі,

Корпус із алюмінієвого сплаву Корпус виготовлено з алюмінієвого сплаву, підданого піскоструминній обробці та анодного окислення. Міцний і міцний, стильний і приємний на дотик.
