Найважливіші функції:

• 1x RS232 і 1x RS485 Modbus в Ethernet перетворювач
• 1x RS232 і 1x RS485 Modbus в Ethernet перетворювач
• Джерело живлення підтримує широкий діапазон вхідної напруги постійного струму 5–36 В
• Підтримка TCP-сервер/клієнт, UDP-сервер/клієнт, https-клієнт, віртуальний COM
• Підтримка Modbus RTU до Modbus TCP
• li>
• Підтримка керування потоком CTS/RTS, XON/XOFF
• Підтримка 1x RS-232, 1 послідовний порт RS-485 до 1x 10/100Base-T (X) самоадаптивного інтерфейсу Ethernet< /li>
• Конфігурація за допомогою сторінки веб-сервера, AT-команд і утиліти Windows

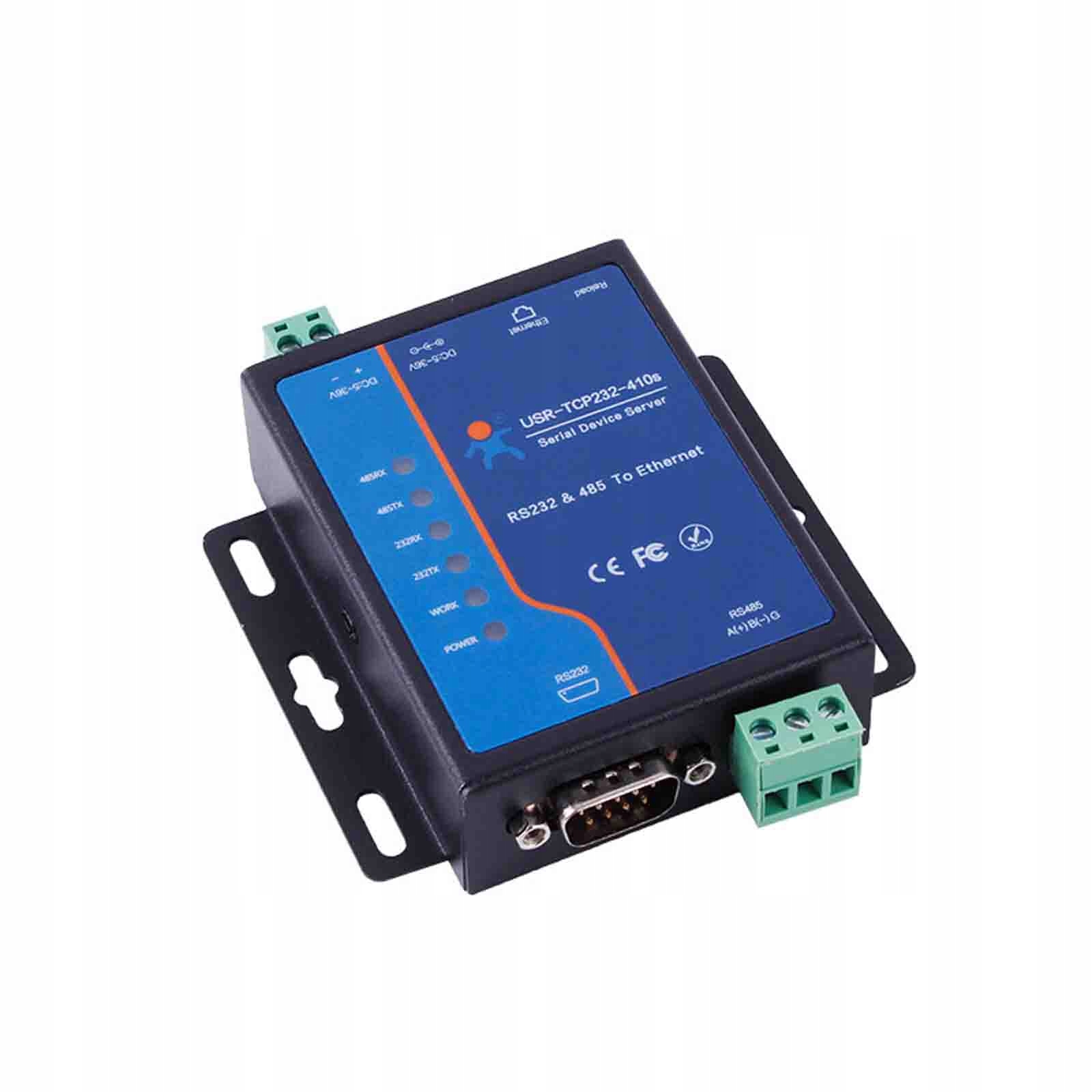

USR-TCP232-410s — це промисловий медіаконвертер RS232/RS485 в локальну мережу в металевому корпусі.

Пристрій забезпечує прозору передачу даних .

Підтримується протокол Modbus RTU та TCP IP. Пристрій базується на рішенні TI Cortex M4, що робить обробку сигналу більш ефективною та надійною.

Пакет реєстрації + двонаправлений пакет Heartbeat + Keep Alive

Коли usr-tcp232-410S діє як клієнт TCP, він автоматично надсилає попередньо зареєстровані пакети на сервер TCP для ідентифікації цього TCP. Мережа + пакет серцевих сигналів послідовного порту + Keep Alive, активна підтримка серцевого з'єднання з терміналами пристрою та серверами, забезпечення стабільності системи.

Моніторинг пожежної мережі

USR-TCP232-410S обмінюється даними з портом послідовна електрична пожежна сигналізація RS232/485 і швидко передає інформацію про тривогу на хмарну платформу, щоб нагадати персоналу ліквідувати пожежу.

Інтелектуальні освітлювальні пристрої на фабриках і моніторинг шахти

Традиційні освітлювальні пристрої в фабрики та шахти здебільшого контролюються людьми і не можуть усвідомити зв’язок між виробництвом і моніторингом, що призводить до марнування енергії. USR-TCP232-410S спілкується з серійним освітлювальним обладнанням через мережу, зручний для керування освітленням і може ініціювати повідомлення про помилки обладнання.

Моніторинг системи водопостачання

Нещодавно мережа водопостачання hoc зв'язок, він все ще покладається на послідовний зв'язок і підходить лише для роботи однієї машини та обмеженої відстані передачі, що ускладнює обслуговування системи. USR-TCP232-410s підтримує послідовний порт до мережі, контролює роботу обладнання в режимі TCP-сервера в будь-який час.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Процесор: Cortex-M4
• Базова частота: 120 МГц
• Flash: 512 Кбайт
• Ethernet
• Номер порту: 1
• Стандартний інтерфейс: RJ45
• Швидкість: 10/100 Мбіт/с MDI/MDIX, автоматичне перемикання між перехресним і прямим з’єднанням
• Захист: ізоляція електромагнетизму 2 кВ, блокування ізоляції оболонки
• Протокол мережі: IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP , веб-сокет, httpsd-клієнт
• Буфер отримання: Макс. буфер 16 Кб
• Послідовний порт
• Номер порту: 2 (1*RS-232, 1*RS-485, можуть працювати одночасно)
• Стандартний інтерфейс: RS-232 : контактний тип DB9, RS-485: 3 дроти (A+, B-, G)
• Біти даних: 5, 6, 7, 8
• Стоповий біт: 1, 2
• Контрольний біт: немає, парний, непарний, пробіл, позначка
• бод Швидкість: RS-232: 600 біт/с ~ 230 Кбіт/с, RS-485: 600 біт/с ~ 1 Мбіт/с
• Керування потоком: RTS/CTS
• Буфер: надсилання та отримання 2 кбайт відповідно
• Захист: RS-485: антистатичний 2KV, захист від блискавки
• Резистор підтягування та опускання RS-485: 2,2 кОм
• Більше
• Сертифікат: CE, FCC, ROHS
• Гарантія: 2 роки
• Аксесуар: високоякісний блок живлення 5V1A, послідовний лінія, кабель
• Основний параметр
• Розмір: 80 x 62 x 24 мм
• Робоча температура: -40 ~ 85°C
• Температура зберігання: -45 ~ 105°C, 5 ~ 95% RH
• Вхідна напруга: DC 5 ~ 36 В
• Робочий струм: 86,5 мА (середнє значення) @ 5 В 44,3 мА (середнє значення) @ 12 В
• Потужність: <1 Вт
• Програмне забезпечення
• Віртуальний послідовний порт（USR-VCOM）: Windows 2000 або новіша (32-розрядна/64-розрядна)
• Конфігурація: вбудована веб-сторінка, програмне забезпечення для налаштування комп’ютера, послідовна команда
