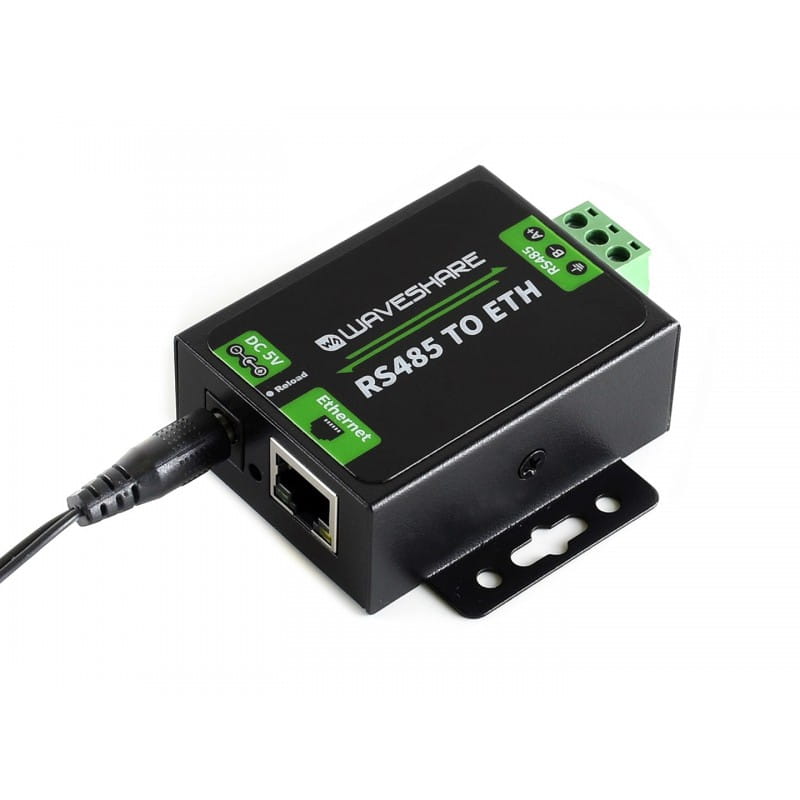

Перетворювач RS485 в Ethernet

Перетворювач RS485 в Ethernet

Перетворювач RS485 в Ethernet, що забезпечує двосторонній прозорий зв’язок RS485 через Ethernet. Налаштовуємо модуль за допомогою веб-браузера.

Конвертер RS485 - опис:

• Модуль на основі мікроконтролера з ядром ARM
• Ethernet 10/100M Auto-MDI/MDIX з автоматичним розпізнаванням типу перехресного або прямого кабелю
• Настроювана швидкість передачі даних (600 біт/с ~ 230,4 Кбіт/с), перевірка парності: немає, непар, пар, позначка, пробіл
• Режими роботи: TCP-сервер, TCP-клієнт, UDP-сервер, UDP-клієнт, HTTPD-клієнт (підтримує GET і POST)
• Підтримуваний механізм DHCP, автоматично отримана IP-адреса або статична IP-адреса
• Виробник надає програмне забезпечення для налаштування та тестування пристроїв
• Приклади програмного забезпечення для головний комп’ютер (сокет), VB, C++, Delphi, Android, iOS тощо.
• Робоча температура: -15~70°C
• Модуль не підтримує Протокол Modbus

Специфікація Ethernet:

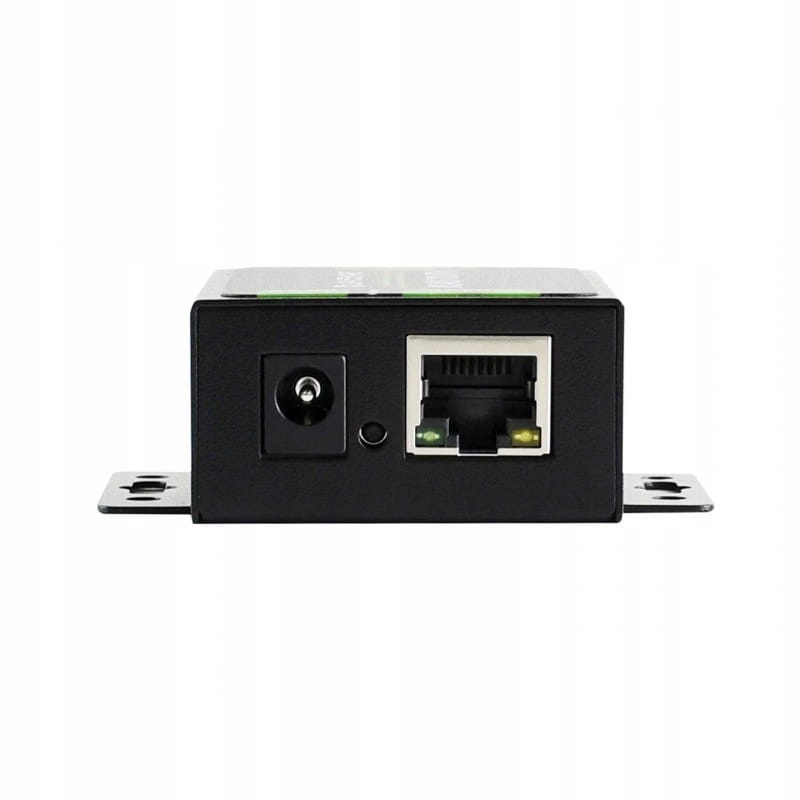

• 4-контактний роз’єм RJ45
• швидкість передачі: 10/100 Мбіт/с
• захист: електромагнітна ізоляція 2 кВ
• підтримувані протоколи: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, клієнт HTTPD, Websocket
• Кеш TX: 6 Кбайт
• Кеш RX: 4 Кбайт

Специфікація RS485:

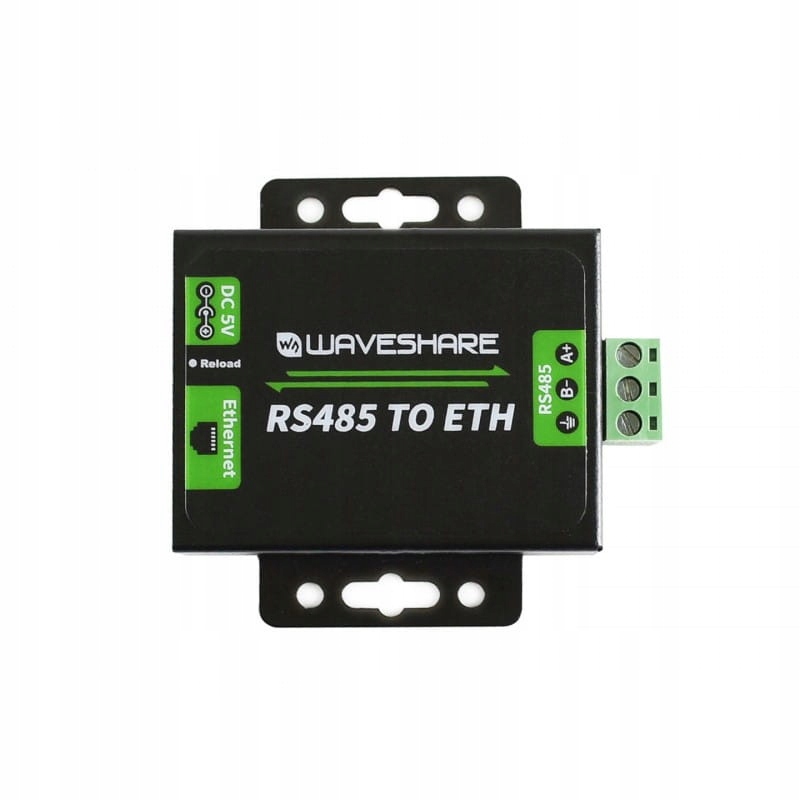

• Роз’єм: RS485 (гвинт A+, B-, GND)
• Кількість бітів даних: 5 біт, 6 біт, 7 біт, 8 біт
• Кількість стоп-бітів: 1,2
• Перевірка парності: немає, непарний, парний, позначка, пробіл
• Швидкість передачі даних: 600 біт/с~230,4 Кбіт/с
• Кеш RX: 800 байт
• Апаратне керування: немає
• Захист: захист від електростатичного розряду 2 кВ, регістри висунення/зниження: 2,2 кОм

Потужність:

• 5,0~7,0 В (рекомендовано 5 В)
• Струм споживання: 150 мА (@5 В)
• Захист: захист від зворотного ходу, захист від електростатичного розряду, захист від перенапруги
• li>
• li>

Набір включає:
