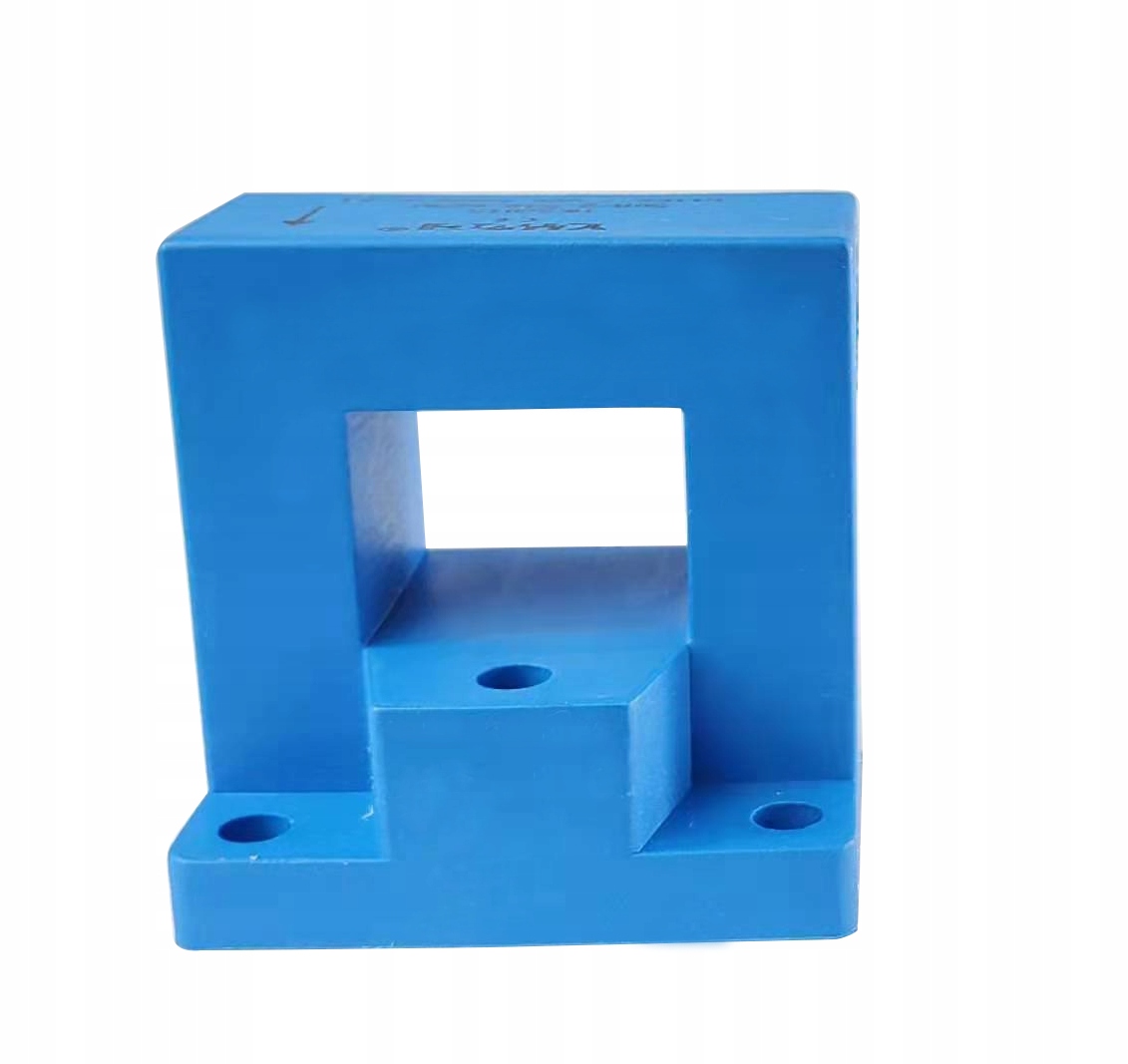

Перетворювач струму з ефектом Холла HKS2015

ВІДКРИТИЙ КОНТУЛЬ

Характеристики:

Перетворювач струму HKS2015 можна використовувати для вимірювання постійного, змінного та імпульсного струмів. Він розроблений за принципом розімкнутого контуру, а між первинним проводом і вторинним ланцюгом використовується гальванічна розв’язка. Цей перетворювач в основному використовується для джерел безперебійного живлення (UPS), імпульсних джерел живлення (SMPS), джерел живлення для зварювання, приводів змінного струму та сервоприводів із змінною швидкістю, а також перетворювачів статичних приводів постійного струму.

Технічні параметри:

• Спосіб монтажу: монтажна пластина
• Вогостійкість: UL94-V0
• Робоча температура: -10 ℃ ~ + 70 ℃
• Температура зберігання: -25 ℃ ~ +70 ℃
• Частота: DC ~ 50 кГц
• Діелектрична міцність: 3 кВ 50 Гц 1 хв
• Номінальна вхідна напруга: ± 50 A
• Виміряний діапазон: ± 75 A
• Номінальна вихідна напруга: 2,5 В ± 0,625 В
• Точність: 1%
• Лінійність: 1%
• Напруга живлення (±5%) : +5 В b>
• Час відгуку: <3 мкс
• Вага: 73 г

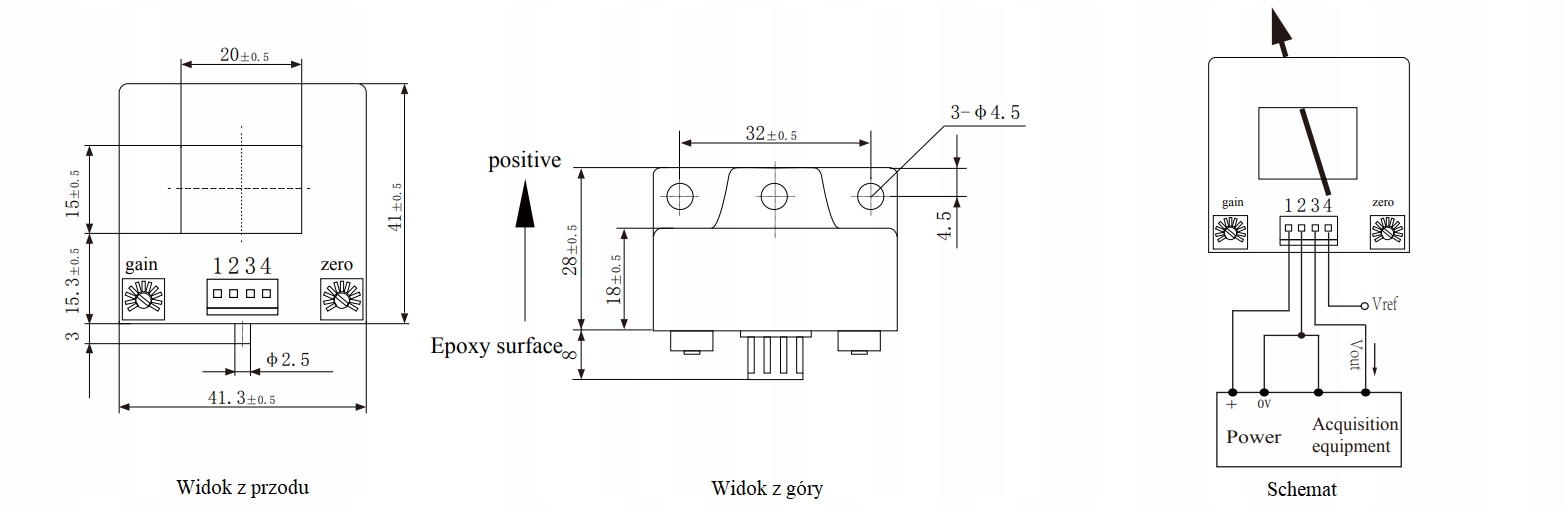

Схема підключення кабелю :

• 1: +5 В
• 2: 0 В
• 3: Vout
• 4: Vref< /li>

Будь ласка, зверніть увагу на відповідний вибір параметрів.

Фото наведено лише для ілюстрації, ми поставляємо продукт, який відповідає параметрам, представленим на аукціоні .

Ознайомтеся з картковим продуктом, що додається до аукціону.
