Перетворювач струму з ефектом Холла HSTS016L
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2
Просматривая «Датчик тока с эффектом Холла HSTS016L», вы можете быть уверены, что данный товар из каталога «Датчики и преобразователи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

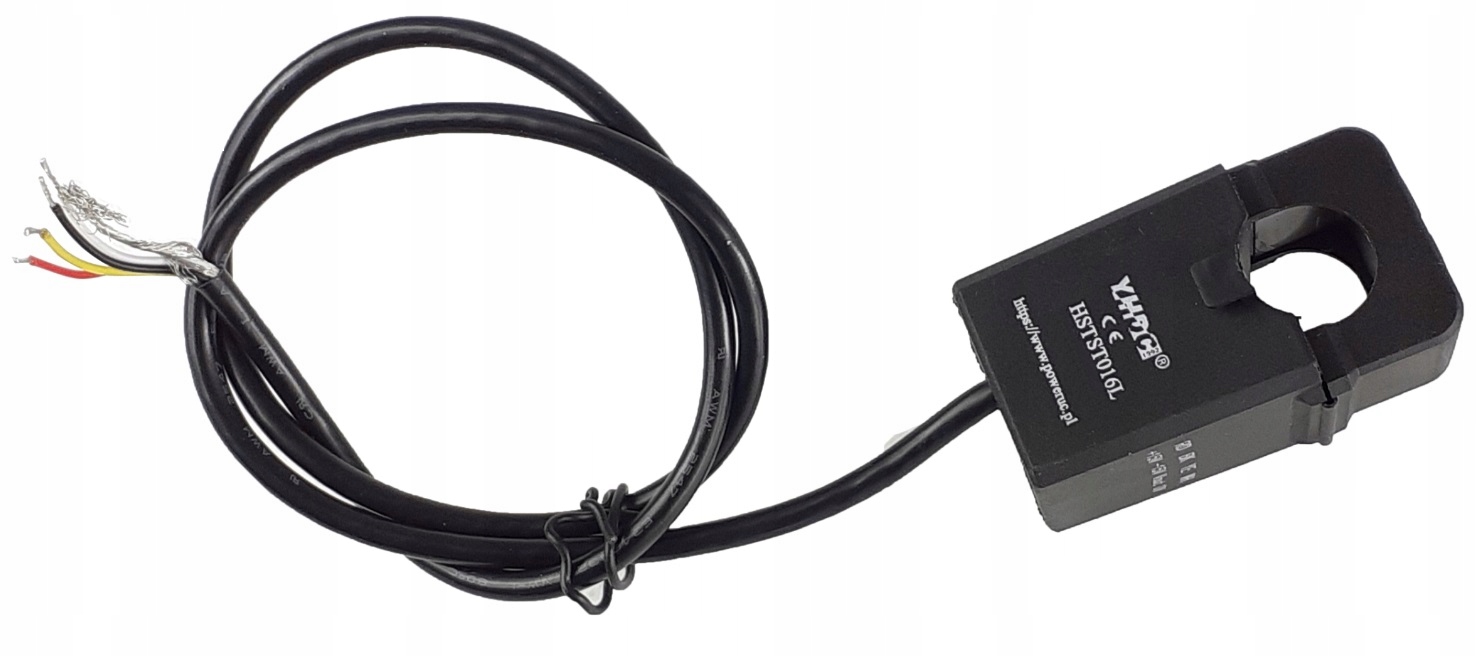

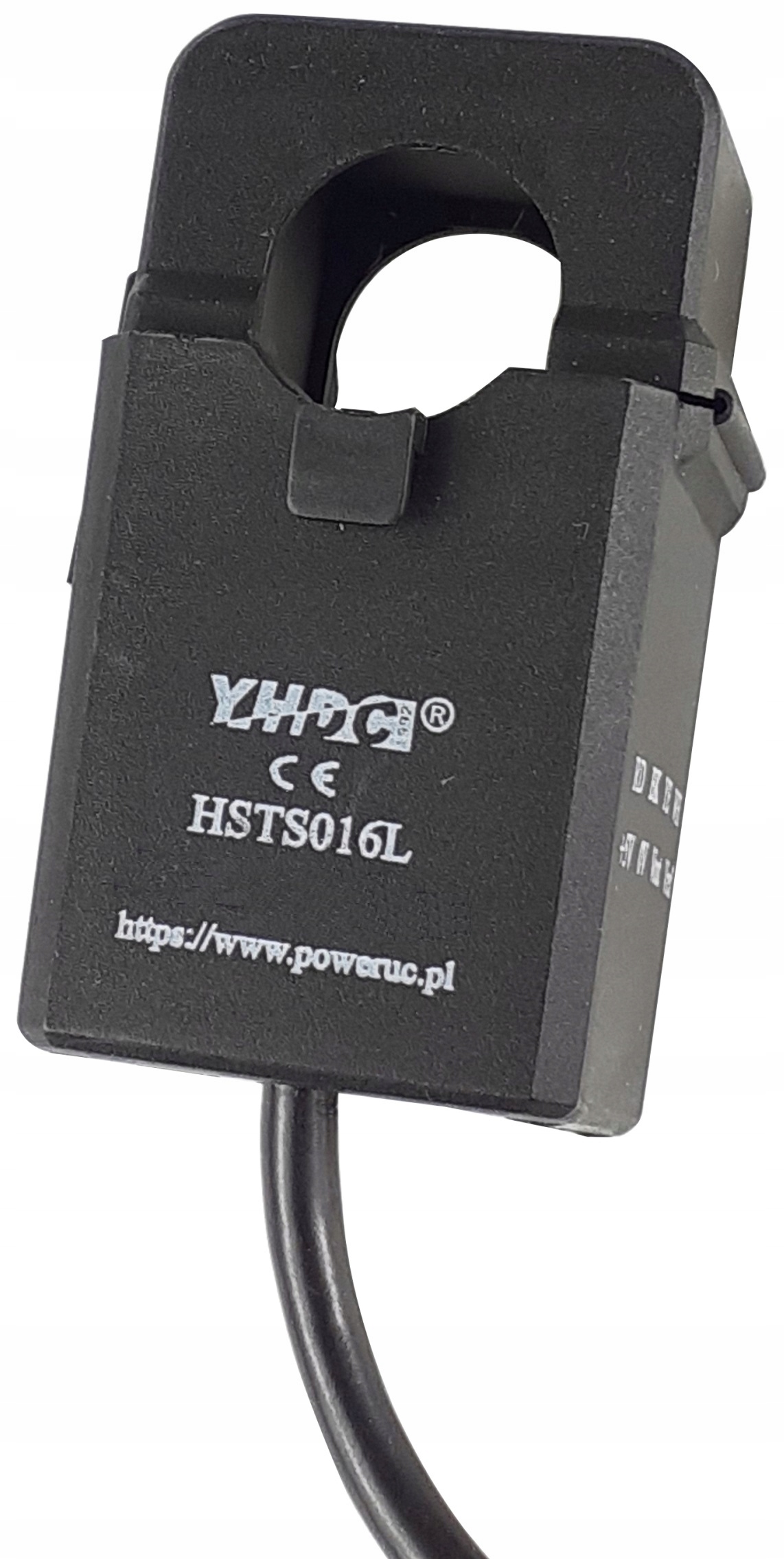

Перетворювач струму HSTS016L з ефектом Холла
РОЗДІЛЕНИЙ СЕРДЕЧНИК / ВІДКРИТИЙ СЕРДЕЧНИК
ВІДКРИТИЙ КОНТУЛЬ
Характеристики:
Перетворювач струму HSTS016L можна використовувати для вимірювання постійного струму, змінного струму та пульсуючих струмів. Він розроблений за принципом розімкнутого контуру, а між первинним проводом і вторинним ланцюгом використовується гальванічна розв’язка. Завдяки своїй конструкції - відкрита жила ідеально підходить для монтажу на кабелі без розриву первинного контуру. Діаметр отвору 16 мм. Вихід перетворювача відображає реальну хвилю дроту зі струмом. Перевагою цього датчика є низьке енергоспоживання, що особливо вигідно при вимірюванні великих струмів. Довжина кабелів, що звільняються від трансформатора, становить 50 см (червоний, чорний, зелений, білий).
Будь ласка, зверніть увагу на відповідний вибір параметрів.
Технічні параметри:
- Тип трансформатора: з відкритим/роздільним сердечником
- Вихід датчика: напруга
- Встановлення: на кабелі
- Вогнестійкість: UL94-V0
- Робоча температура: -10 ℃ ~ + 70 ℃
- Температура зберігання: -25 ℃ ~ + 70 ℃
- Частота: DC ~ 25 кГц
- Електрична міцність: 2,5 кВ 50 Гц 1 хв
- Номінальна вхідна напруга: ± 200 A
- Виміряний діапазон: ± 200 A
- Номінальна вихідна напруга: 2,5 В ± 0,625 V
- Точність: 1%
- Лінійність: 1%
- Напруга живлення (±5%): 5V
- Струм споживання: ≤ ±12mA
- Діаметр отвору ( Ø ) - 16 мм
- Час відгуку: ≤ 5 мкс
- Вага: 81 г
Схема з’єднання проводів:
- Червоний: +5 В
- Чорний: 0 В
- Жовтий: Vout
- Білий: Vref
