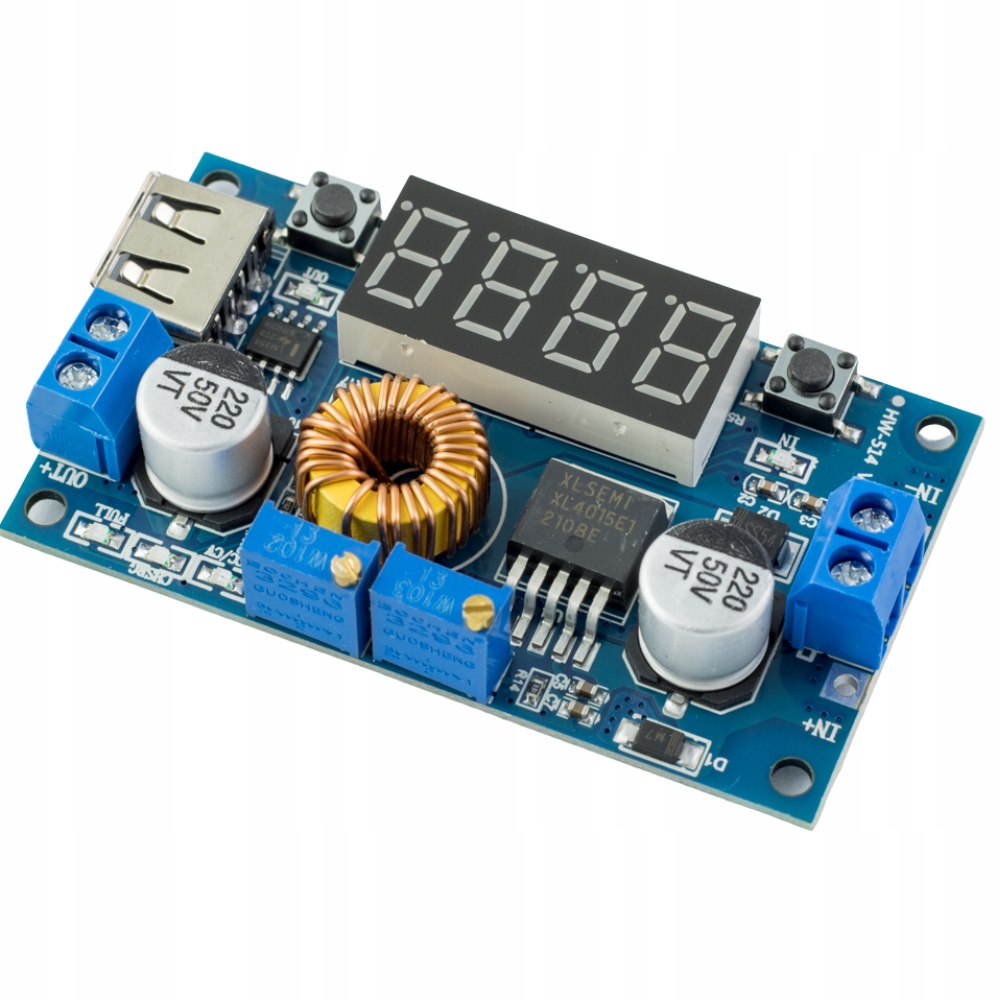

Понижуючий перетворювач XL4015, вольтметр DC-DC 5A

Живлення є одним із найважливіших питань у створенні електронних пристроїв. Загалом, без хорошого джерела живлення наша система не працюватиме.

Варто вибрати модуль, який забезпечуватиме відповідну напругу та буде достатньо ефективним за струмом.

Понижуючий конвертер побудовано на відомій і популярній системі XL4015, яка є одним із найцікавіших варіантів. Цеуніверсальний конвертер із широким спектром застосування.

Це конвертер BUCK без гальванічної розв'язки.

Це перетворювач постійного струму в постійний струм, тобто він перетворює постійну вхідну напругу на постійну напругу на виході. Ми можемо подавати напругу на вхід перетворювача від 5 В до 38 В.

? Вихідна напруга з перетворювача регулюється багатооборотним потенціометром, розташованим на модулі. Регулювання відбувається в діапазоні від 1,25 В до 36 В. Пам'ятайте, що вихідна напруга має бути нижчою за вхідну.

?Іншим важливим параметром є максимальний струм, який може видавати перетворювач. Модуль XL4015 досить ефективний. Він може забезпечити максимальну силу струму 5 А(потрібен радіатор). Безперервний струм можливий при 4,5 А.

?Ця модель оснащена регулюванням максимального вихідного струму. Таке обмеження ідеально підходить для належного заряджання Li-Ion, Li-Pol елементів тощо. Вихідний струм регулюється багатооборотний потенціометр, подібно до вихідної напруги.

Досягнення обмеження струму сигналізується відповідним діодом.

Від перетворювача можна отримати максимум 75 Вт потужності.

Модуль приєднаний до радіатора, який охолоджуватиме систему з більшим енергоспоживанням.

? Перетворювач має вбудований дисплей. На дисплеї може відображатися один із поточних параметрів роботи перетворювача:

• Вхідна напруга
• Вихідна напруга
• Вихідний струм
• Вихідна потужність

Одна з кнопок на модулі використовується для перемикання між режимами. Друга кнопка вмикає/вимикає дисплей.

? Модуль має місце для USB-гнізда в стандарті USB A. Його можна використовувати для прямого живлення пристроїв, що працюють від USB 5 В.

? Підключити кабелі до перетворювача можна трьома способами:

1?? Міцні гвинтові з’єднання (вхід і вихід)

2?? Паяльні контакти (лише вхід)

3?? Порт USB A (лише вихід)

? ЕЛЕМЕНТИ МОДУЛЯ

1?? Гвинтовий роз'єм вхідної напруги

2?? колодки для пайки вхідної напруги

3?? Регулювання вихідної напруги

4?? Регулювання обмеження вихідного струму

5?? Червоний світлодіод CC/CV, індикація обмеження струму

6?? синій світлодіод (вказує на активне заряджання (світиться, коли струм споживання перевищує 100 мА)

7?? Світлодіод зелений сигналізує про кінець зарядки Li-Ion, Li-Pol батареї (загоряється, коли струм споживання падає нижче 100 мА)

8?? Гвинтовий роз’єм вихідної напруги

9?? USB роз’єм вихідної напруги

1??0?? Діод індикації виміряної вихідної напруги

1??1?? кнопка перемикання режиму відображення b>

1??2?? Світлодіодний дисплей

1??3?? Діод індикації виміряної напруги вхід

1??4?? Кнопка вмикання/вимкнення дисплея LED

1??5?? Відкритого монтажу (4 шт. – у кожному кутку модуля)

? ПАРАМЕТРИ ЗНИЖУЮЧОГО КОНВЕРТЕРА

??Увага??

• Пристрій регулює напругу, знижуючи її (понижуючи). Напруга живлення має бути вищою за бажану вихідну напругу.
• Неправильне підключення полярності живлення призведе до пошкодження системи.
• Пристрій призначений для досвідчених інженерів-електронників. Для цього потрібні базові знання електроніки та вміння паяти та з’єднувати схеми. Компанія не несе відповідальності за неправильне встановлення пристрою.
• Перед підключенням цільової системи до перетворювача/стабілізатора скористайтеся вольтметром, щоб переконатися, що встановлено відповідну вихідну напругу.
