Професійний зубомір PERFOMETER 1/8 B6.

Акційна ціна 99 злотих (звичайна ціна 129 злотих)

Після майже 10 місяців випробувань і випробування та калібрування лінійок і після виконання кількох тисяч вимірювань, не тільки марок, ми представляємо спеціалізований вимірювальний прилад, не тільки для філателістів.

Безпрецедентна точність вимірювання зубців 1/8!!!

Що робити у випадку, коли точне вимірювання вказує, наприклад, 5/8?

Вирішуйте самі, чи в цьому випадку марка має 1/2 (4/8) «дешево» чи 3/4 (6/8) "супер дорогі" зазубрини?!

Може, станеться навпаки? «Дешева» марка стане дорогою маркою після виправлення розміру???

Тисячі польських марок мають... проміжні зубці, які за старими правилами вимірювання можуть становити 1/4 і 1/2 і 1/2 одночасно 3/4. Слабка 1/4 міра дозволяє очам людини, яка вимірює результати, бути «вгору або вниз».

Радимо вам проводити вимірювання самостійно за допомогою одометра «PERFOMETER 1/8»

Ось кілька цікавих прикладів:

вертикальна зубчастість відомої марки 308 (стратосфера блоку 6) 12 1/8,

яке значення є правильним згідно зі старими правилами - 12 чи 12 1/2?

або марки 306-307 горизонтальна зазубрина: 12 1/8,

або марка 1803 горизонтальна зазубрина: 11 1/8 тощо тощо тощо. ..

або марка 361. ..

та інші марки, особливо періоду 1945-1949 рр.

• ID#: 43544
• ви купуєте один PERFOMETER B6 mono
• професійний одометр
• b>
• одноколірний, прозоро-чорний
• з захисним кишеня, верхній шар якої прозорий, а нижній білий
• ціна включає 23% ПДВ
• ПРИМІТКА:
• PERFOMETER Кольорова версія C7 пропонується на окремому аукціоні

Весь пристрій складається з 8 різних точ. мірні чашки

PERFOMETER версія B6

розміри мірної чашки

ширина: 154 мм

висота sc: 216,5 мм

товщина: 0,6 мм

Пропонована копія ПЕРФОМЕТРА, закріплена голограмою, виготовлена ​​з ідентичних матеріалів, з використанням тих самих пристроїв і тієї ж технології складання, що й ЕТАЛОННИЙ ПЕРФОМЕТР, який має сертифікат калібрування, виданий Окружним управлінням заходів у Познані. Сертифікат № WM/1669-1/2021.

Огляд:

"Представлений тут PERFOMETER — це набір із 8 різних мірних стаканчиків, створених переважно для потреб філателістів. Індивідуальні мірні стакани характеризуються винятковою точністю та точність вимірювання досягає 0,05 мм. Це єдиний раніше невідомий набір мірних чашок, виготовлених таким чином. У нас є міри в сантиметрах і дюймах, у нас є точний транспортир, який дозволяє, наприклад, виміряти кути екрана Видання "Wodzów". Існує спеціальна мірна паличка для дослідження друкарських відбитків видання Краків. Модифікований зубчастий калібр дозволяє легко вимірювати перфорацію з точністю 1/8 замість попередніх вимірювань до 1/4. Це універсальний професійний пристрій, вдосконалений до найдрібніших деталей, був представлений EMMONI до патентних відомств у десятках країн на кількох континентах. Я вважаю, що кожен досвідчений колекціонер повинен використовувати цей пристрій."

Прозорий PERFOMETER розміщений над кольоровим малюнком!

Ви купуєте один B6 чорно-чорний і прозорий PERFOMETER. METER зліва на фото.

PPERPHOMETER кольору C7, можна придбати на окремому аукціоні. METER на правій фотографії

1. ПЕРФОМЕТР*

Мірний прилад для вимірювання перфорації штампів (в народі його називають зубоміром).

Він складається з 76 мірних чашок. Загальний діапазон вимірювань: від 8 1/2 до 17 7/8. Він використовується для вимірювання щільності отворів у перфорованому об’єкті з роздільною здатністю 1/8 отвору на відстані до 50 міліметрів (5 сантиметрів). ПЕРФОМЕТР був виготовлений із прозорого матеріалу.

Поточна методологія передбачала вимірювання кількості отворів на довжині 20 мм за шкалою 1/4.

PERFOMETER забезпечує вимірювання з багаторазово більшою точністю, оскільки він використовує:

- вдвічі точніший масштаб: 1/8,

- об’єкт у формі краплі,

- додаткова яскрава точка для точного калібрування вимірювання.

Крім того, вимірювання діапазон значно збільшено з 20 до 50 мм.

b>

Цей тип збільшення та уточнення шкали вимірювання різко збільшив їх точність, що, в свою чергу, сприяло суттєвій мінімізації інтерпретації результатів.

На лівій стороні лінійки числові значення вимірювань розміщені з кроком 1/8. Крім класичних (базових) значень вимірювань 1/4, 1/2, 3/4, з'явилися нові значення 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8 (пусте місце приймає ціле число).

У кольоровій версії лічильника класичні значення показані червоним.

Правильне вимірювання перфорації:

1A.

Вимірювання об’єкта за допомогою ПЕРФОМЕТРА.

Для зручності, чіткості та швидкості вимірювання помістіть PERFOMETER у або на білу поверхню захисної пластикової кишені, що входить у комплект.

Перший отвір об’єкта, який потрібно виміряти, має бути розміщено по центру сльозинка таким чином, щоб яскрава центральна точка сльозинки була на однаковій відстані від лівого, правого та нижнього краю перфораційного отвору

(фото 2,3,4).

Поступайте аналогічно з кожним наступним отвором. Якщо в наступних отворах світла пляма знаходиться не по центру між зубами, досліджуваний об’єкт переміщують вгору або вниз по лінійці, поки всі світлі отвори не будуть розташовані по центру.

Значення вимірювання зчитується зі стовпця ліворуч. .

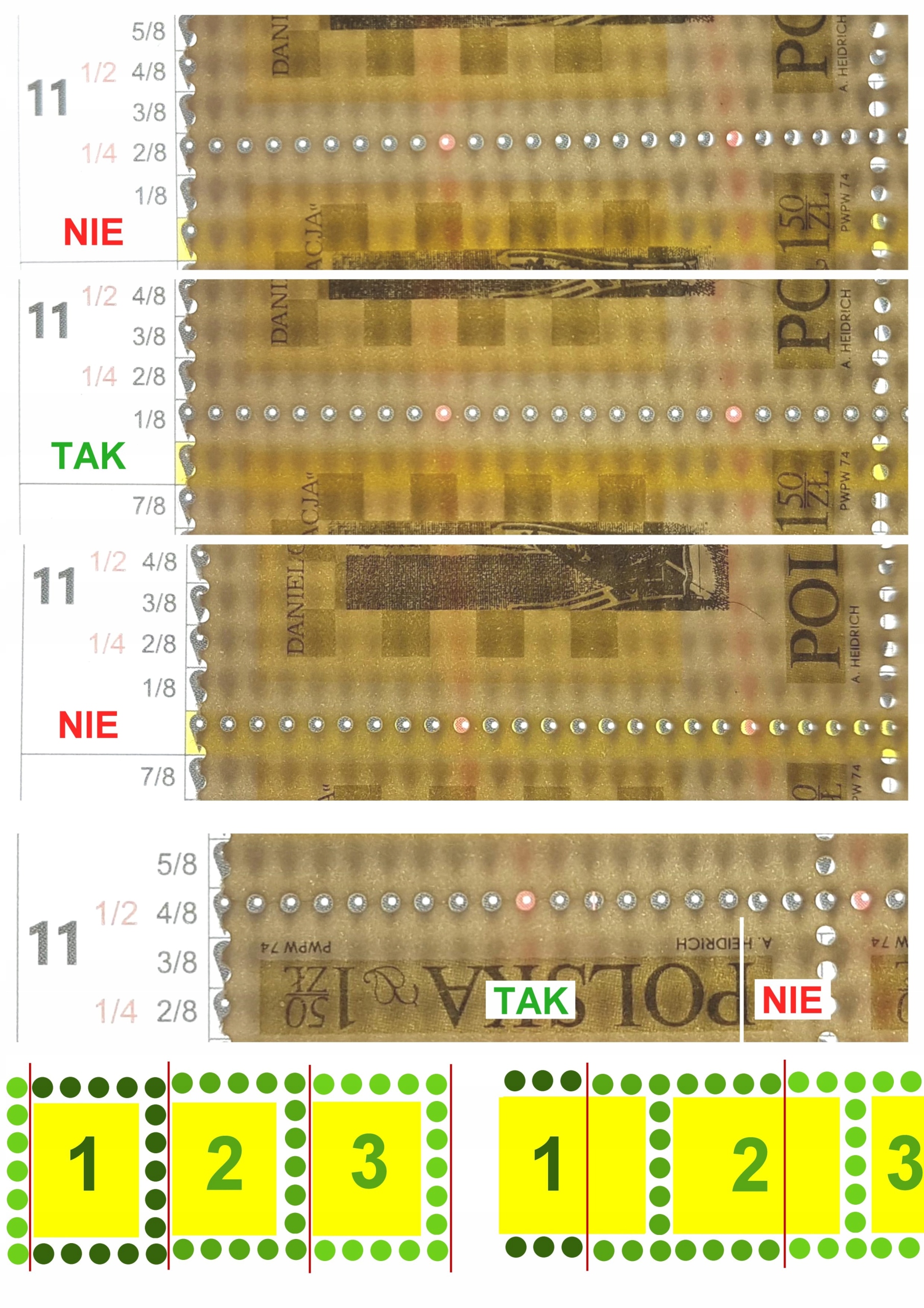

Якщо ви НЕ МОЖЕТЕ відрегулювати всю ширину зубів (макс. 50 мм) до відповідного значення, порівняйте значення, розміщені вище та нижче. Потім виберіть крайній зуб, який відповідає його місцю в одній із двох перфорацій, і прочитайте відповідне значення

(фото 5,6,7,8).

1B.

Вимірювання об’єкта за допомогою ПЕРФОМЕТРА

Це стосується об’єктів, постійно розташованих на великих поверхнях, без можливість відокремлення, наприклад, марка, наклеєна на конверт (фото 9). У цьому випадку саме вимірювання може здатися досить складним, але отриманий точний результат компенсує труднощі. Під час цього вимірювання ми діємо аналогічно. Тут ми рекомендуємо використовувати краплеподібний кінець. Кінець першого надриву повинен бути в середині зуба. Аналогічно поступаємо з наступним зубом. І т. д.

PERPHOMETER Додаткова інформація.

Для більш зручного пошуку вимірювань і часто використовуваних значень загальні зубці від 9 до 17 розміщені на більш темний фон. Крім того, щоб було легше порахувати прорізування зубів, кожна 10-та сльозина світла (фото 9). Колір PERFOMETER використовує: жовтий фон і червоні сльози відповідно. На відстані 20 мм від лівого краю є вертикальна лінія, яка вказує класичний діапазон вимірювання. У кольоровій версії ця лінія червона.

2. ОТВОР

3. ЕММОНІМЕТР - 4525

4-5. EMMONIMETER 1205 KR – з’єднані дві мірні чашки.

4. EMMONIMETER 1205

Мірна сітка використовується для вимірювання відстані між вибраними точками на поверхні розміром 26 мм x 51 мм, > 1 x 2 дюйма зі шкалою краю 1/16 дюйма.

Точність вимірювання 0,05 мм (50 мікрон).

УВАГА! Завдяки використаній щільній вимірювальній сітці необхідно використовувати мікроскоп або збільшувальне скло >30x або 60x (доступні в наборі або окремо на окремому аукціоні)

Були використані різні положення вимірювальних ліній . Таке почергове розташування полегшує зчитування значень, не викликає злиття ліній і скорочує час пошуку точок і вимірювання.

5. EMMONIMETER KR

У верхньому правому куті є додатковий захід, спеціально присвячений перевірці друкарських наддруків польських марок так званого репринтного видання. «Krakowskiego»з 1919 року. Він використовується для точного вимірювання висоти самого відбитка, а також відстані між першим і другим рядком і ромбом. Більш детальна інформація про дослідження цих відбитків в літературі по темі. Наприклад: Michael Lenke: Die Krakauer Ausgaben der polnischen Post von 1919. Quickborn/Elbe, im April 1919. Приклад методу вимірювання показано на фото 10.

6. ПРОТРАКЛАТОР із вимірюванням кола.

6a Використовується для вимірювання кутів і растрових ліній. Діапазон вимірювання 0-90', точність вимірювання 1'.

6b Використовується для вимірювання кола. Діапазон вимірювання: діаметр 50 мм, точність вимірювання 0,25 мм.

7. Сантиметрз діапазоном вимірювання до 20 см.

Ця міра складається з шести рівнів вимірювання:

5 мм; 1 мм; 0,5 мм; 0,25 мм; 0,2 мм; 0,1 мм (100 мікрон).

Для значень від 0,20 (200 мікрон) до 0,10 (100 мікрон) рекомендується використовувати збільшувальне скло >10x.

8. Міра в дюймахз діапазоном вимірювання до 7 3/4 дюймів.

Точність 1/64 дюйма.

9. Чорний ящик для водяних знаків.Полегшує читання та підвищує контраст.

EMMONI залишає за собою те, що результати вимірювань, отримані за допомогою вимірювання PERFOMETER, не можуть бути підставою для вимагання будь-якої компенсації.

* Вищезазначений захід підлягає правовому захисту.

1. Зареєстровано як винахід P.438907 до Патентного відомства Республіки Польща

2. Зареєстрований дизайн спільноти 008681795-0001:0002. Австрія, Бельгія, Болгарія, Хорватія, Кіпр, Чехія, Данія, Естонія, Фінляндія, Франція, Греція, Іспанія, Нідерланди, Ірландія, Литва, Люксембург, Латвія, Мальта, Німеччина, Португалія, Румунія, Словаччина, Словенія, Швеція, Італія .

3. Зареєстровано як промисловий зразок DM/216832 у Канаді, Швейцарії, Великобританії, Японії, Мексиці, Норвегії, Росії, Україні, США.

4. Зареєстровано як промисловий зразок 2021306836535 у Китаї (точніше «в Національному управлінні інтелектуальної власності Китаю»).

Примітки щодо експлуатації

- рекомендовано використовувати ПЕРФОМЕТР при кімнатній температурі (15-25'C) (59-77'F);

- мірна чашка виготовлена ​​з гнучких матеріалів. Однак занадто сильний згин може спричинити остаточну деформацію або призвести до поломки;

ДУЖЕ ВАЖЛИВО!!!

- через використовувані матеріали, делікатність і низька стійкість до подряпин, не використовуйте PERFOMETER на брудних, шорстких поверхнях;

- рекомендується зберігати мірну чашку в захисній кишені, що входить до комплекту;

- брудну мірну чашку PERFOMETER можна протерти бавовняною тканиною, змоченою у воді.
