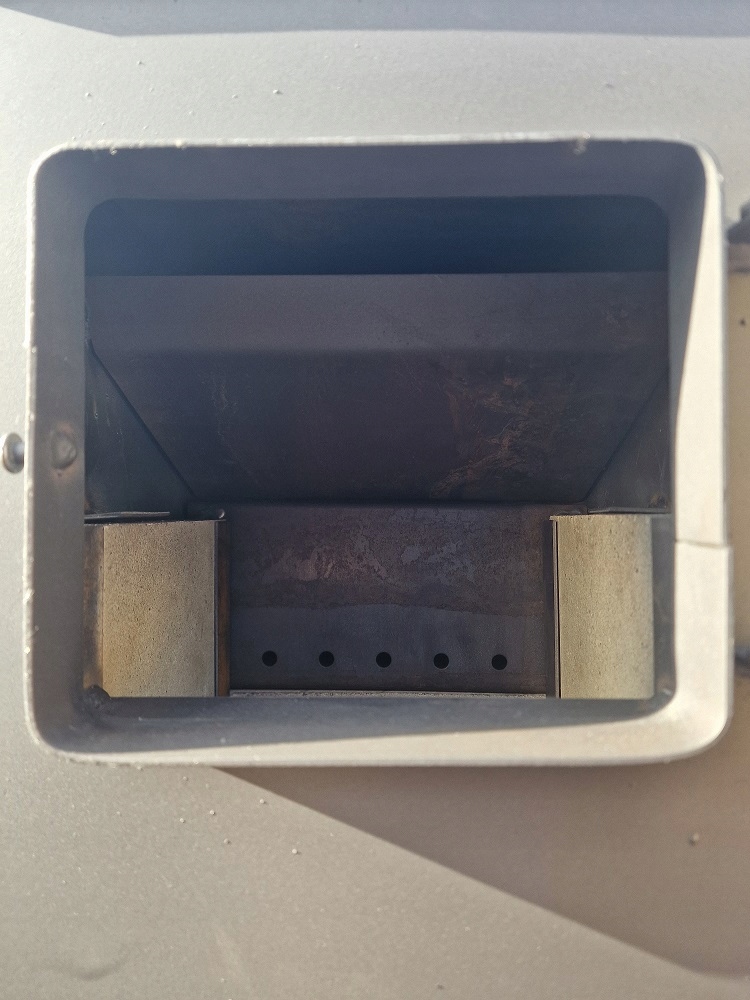

ПІЧ МАЄ 8 ОГНЕВНИХ ЦЕГЛИН, КОНСТРУКЦІЯ ПЕЧІ ДОЗВОЛЯЄ ДОПАЛІВАННЯ ВІДХОДНИХ ГАЗІВ, ЩО РОБИТЬ ЇЇ БІЛЬШ ЕФЕКТИВНОЮ.

ДОСТУПНА ДЛЯ ПЕРЕГЛЯДУ В РАЙОНІ ПЯСЕЧНО

ВАГА ПРИБЛИЗНО 45 КГ З РАДІАТОРОМ

ПІЧ МАЄ ЧАВУЖНУ РЕШАТКУ

ПІЧ ДВЕРЦІ УПЛОТНЯЮТЬСЯ НЕГОРЮЧОЮ МОТУЗКОЮ.

ЗАХОД ПОВІТРЯ РЕГУЛЮЄТЬСЯ РЕГУЛЮВАННЯМ СКЛА НА ДВЕРЦЯТКАХ ПЕЧІ.

РАДІАТОР, ЗОБРАЖЕНИЙ НА ЗОБРАЖЕННІ, ВХОДИТЬ У КОМПЛЕКТ ПЛІЧКИ.

2 мм АРКУШ

Піч проста в монтажі, експлуатації та обслуговуванні.

Верхня завантажувальна дверцята призначена для завантаження палива, а нижня — для безпечної експлуатації та видалення золи з камери згоряння.

У нижній частині топкової камери розташована чавунна решітка для спалювання палива.Стінки топки до висоти паливозавантажувальних дверцят викладені шамотною цеглою.Попіл від спаленого палива випадає в зольник, розташований під решіткою. У задній частині печі встановлена ​​заслінка, яка подає первинне повітря під колосникову решітку і в топку.Зверху закрито верхом.

висота: 76 см

ширина: 30 см

глибина: 30 см

матеріал: сталь, шамотна цегла, чавун

Обігрівач має: CE та екодизайн

вид палива: дрова, брикети + низькокалорійне вугілля

товщина листа: 2 мм

Діаметр виходу вихлопних газів 120 мм

Піч дуже корисна для опалення будівельних майданчиків, будинків, гаражів, майстерень та інших підсобних приміщень

Рекомендую

Інструкція з використання

Обігрівачами можуть користуватися лише дорослі, ознайомлені з цією інструкцією з експлуатації.

Забороняється перебування дітей у зоні використовувати обігрівач без нагляду дорослих і дозволяти їм працювати з пристроєм. .

Не зберігайте легкозаймисті матеріали, такі як меблі, одяг, легкозаймисті рідини або паливо для нагрівання пристрою, на відстані принаймні 1,2 м від приладу Перше горіння нового обігрівача не повинно перевищувати 30 хв 50% від номінальної потужності. Після першого копчення вимкніть на ніч. Ця процедура необхідна для затвердіння шару лаку.Неприємний запах, який може виходити від лакового покриття (у цей час провітрюйте приміщення), зникне через 2-3 пропалювання. Будь-які модифікації нагрівача заборонені.

Запалювання нагрівача;

Забороняється використовувати рідини, що становлять вибухову суміш, для розпалювання палива в топці нагрівача.

Запалювання можна починати після того, як переконаєтеся, що димові канали та димохід вільні від перешкод, особливо після тривалого простою. Перевірте зольник обігрівача та при необхідності видаліть золу. Щоб запалити пристрій, відкрийте дверцята каміна, покладіть на решітку кілька кубиків спрею та покладіть на них кілька невеликих шматочків дерева. Запаліть розпал і закрийте двері. Відкрийте заслінку в нижніх дверцятах, щоб подати повітря під решітку. Після того, як запальний шар спалахне, додайте невелику кількість відповідного палива через дверцята зарядки. Коли паливо вигорить і утвориться шар вугілля, обігрівач готовий до роботи. Після завантаження допустимої маси палива (1,5-2 кг) встановіть заслінку в нижніх дверцятах приблизно на 3/4.Під час завантаження шар палива не повинен перевищувати висоту приблизно 10 см над верхнім краєм дверцят каміна. .

Розпалювання в пристрої з номінальною потужністю

Покладіть рекомендовану масу палива на шар вугілля через зарядні дверцята.Шар палива не повинен перекривати отвори вторинного повітря на задня стінка камери згоряння. Після того, як паливо запалиться, відрегулюйте потік повітря до потрібного рівня, відповідним чином відрегулювавши нижню дросельну заслінку. Верхня повинна бути повністю відкрита Додавати паливо в калорифер у міру його зменшення внаслідок згоряння, але не раніше ніж через 30 хвилин після останньої заправки паливом Не кладіть паливо на надто високі вуглинки – висота шару вугілля приблизно 2 см. При необхідності видаліть золу з печі та видаліть золу із зольника.

Заходи безпеки

Основним елементом, що забезпечує безпечну роботу пристрою, є належний захист відведення відпрацьованих газів. З’єднання газовідвідної труби з опалювальним приладом і з димоходом під час роботи повинні бути герметичними. Тяга в димоході повинна становити 10 Па (0,10 мбар). З’єднання труб також має бути щільним у місцях з’єднання.

-не вносьте жодних змін в обігрівач

-використовуйте лише запчастини виробника

-під час спалювання , обігрівач нагрівається і будьте обережні, працюйте в інструментах і захисних рукавичках.

- не перевантажуйте обігрівач термічно - не нагрівайте його до почервоніння, обпікайте в приладі із закритими дверцятами.

- під час спустошення топки та використання зольника золу слід зачерпнути в металеву або незаймисту ємність; пам’ятайте, що навіть здавалося б охолоджена зола може бути дуже гарячою та спричинити пожежу. - Легкозаймисті предмети слід тримати на безпечній відстані від обігрівача - принаймні 1,2 м

- У разі

Інструкції з монтажу

Приміщення, в якому планується встановити обігрівач, має відповідати

положенням:

- Постанови Міністерства Інфраструктури від 12 квітня 2002 р. "Про технічні умови

яким повинні відповідати будівлі та їх розташування" Законодавчий вісник. У.Н.Р.75 п.690.

Встановлення нагрівача

Установку та підключення обігрівача повинна здійснювати особа з відповідною кваліфікацією.

Підключений нагрівач має бути розміщено на поверхні з достатньою несучою здатністю щодо ваги

пристрою, стійкою до високих температур і тиску, наприклад, бетон, керамічна плитка.

Якщо будівельні елементи, що оточують обігрівач і підлогу, виготовлені з матеріалів

легкозаймистих, слід дотримуватися наступних відстаней від приладу:

- нагрівальний прилад і з’єднувальні труби повинні бути не менше 0,6 м від легкозаймистих, незакритих конструктивних частин будівлі (виробник рекомендує не менше 0,8 м), а від

закритих ділянок штукатурним покриттям на сітці товщиною 25 мм або іншим рівноцінним покриттям - не менше 0,3 м (виробник рекомендує не менше 0,4 м)

- нагрівальний прилад з ніжками слід розміщувати на негорючій і термостійкій поверхні товщиною не менше 0,15 м. Легкозаймиста підлога перед камінними

дверцями повинна бути захищена смугою з негорючого матеріалу (наприклад, листового металу), що виходить за

краї дверцят принаймні на 0,3 м з кожного боку.

Крім того, розташування пристрою повинно забезпечувати легкий доступ для обслуговування.

Підключення опалювального приладу до димоходу

Підключення до димоходу має бути герметичним, безпосередньо через коротку трубку. З’єднання труб повинні бути виконані зі сталі, стійкої до високих температур.

Пам’ятайте, що не можна вставляти трубу занадто глибоко в димохід, оскільки існує ризик погіршення тяги через зменшення прохідності димоходу.

Димохід повинен мати принаймні розміри 14x14 см або діаметр 15 см. Поперечний переріз димоходу має бути однаковим по всій висоті і не мати різких звужень або змін напрямку потоку димових газів. Висота димоходу повинна забезпечувати тягу не менше 10 Па (0,10 мбар).

Димохід і димоходи повинні бути перевірені на герметичність, витоки неприпустимі.

Технічну придатність димоходу повинен оцінити сажотрус. Обігрівач повинен мати окремий димовий канал. Неприпустимо підключати кілька приладів до одного димоходу.
