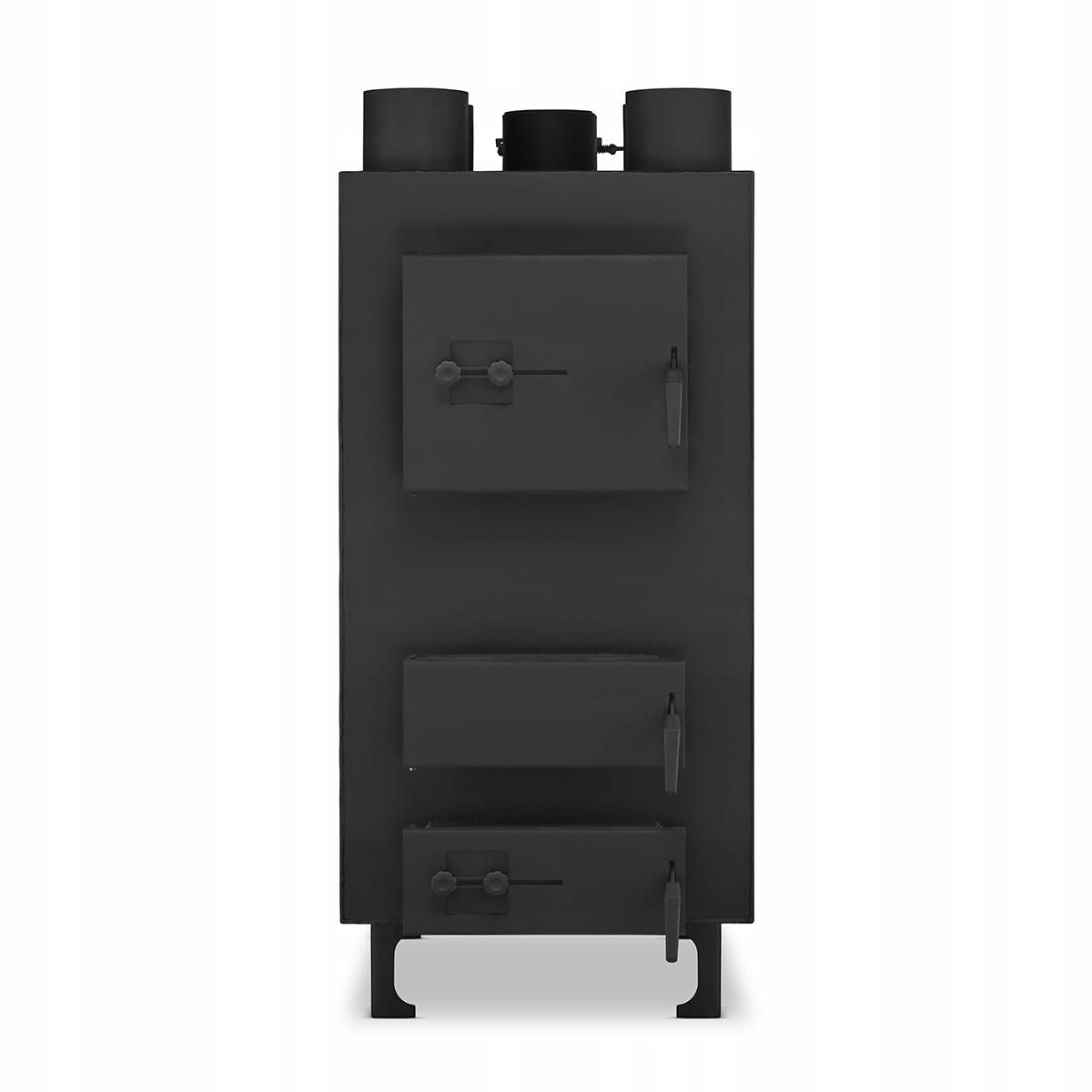

Квіткова піч 50кВт НАГРІВАЛЬНИК + КОНТРОЛЕР

модель: HIGHER PN-5 / 50кВт

кольори: графіт

Доменна піч HIGHER PN-5 / 50 кВт є дуже ефективним опалювальним пристроєм, призначеним для обігріву промислових цехів, цехів, виробничих цехів, складів, гаражів, тунелів, сушильних камер, теплиць, кімнат для розмноження, а також а також будинки окремі будинки. Наш продукт, завдяки використанню лазерних різаків та пресів з ЧПУ, має естетичний та сучасний вигляд. Висока якість виконання та приваблива ціна роблять пропоновану доменну піч однозначно найкращою пропозицією на ринку.

Технічні параметри печі

• номінальна теплова потужність: 44,50 кВт
• максимальна теплова потужність: 50,00 кВт / близько 300 м2
• У комплекті: Примусовий осьовий вентилятор зі швидкістю: 1350 об/хв і продуктивністю: 5060 м3/год
• В комплекті: контролер< /li>
• інноваційний дизайн повітряної сорочки, яка повністю оточує піч для досягнення максимальної ефективності
• непорушна піч повністю виготовлена ​​з p265gh і сертифікованого котлового листа 16M06 товщиною #6 мм і #10 мм
• великий дефлектор димових газів зменшує споживання палива до 30%
• клас енергоефективності: A
• Індекс енергоефективності: 110
• Вага нетто: 330 кг
• Вага брутто : 340 кг
• футеровка печі: 40 шамотних цеглин
• знімні дві великі чавунні решітки 300 x 200 мм
• покритий сертифікованою термостійкою фарбою, яка захищає від корозії та надає естетичного вигляду
• має ефективна конструкція
• велика камера згоряння
• великі завантажувальні двері
• вручну
• ефективність: 73,00%
• Викиди CO при 13% O2: <0,5%
• температура димових газів: 311°C
• витрата палива приблизно: 2,50 кг/год
• відстань від горючих частин: 1,20 м
• тип палива: рекомендовано витримане листяна деревина з вологістю ≤20%* мг/Нм3, брикети, лише вугілля як добавка до 10%

Безпека та сертифікація

• Знак CE: ТАК / розміщено на паспортній табличці
• відповідність стандарту: EN13240:2006
< /ul >

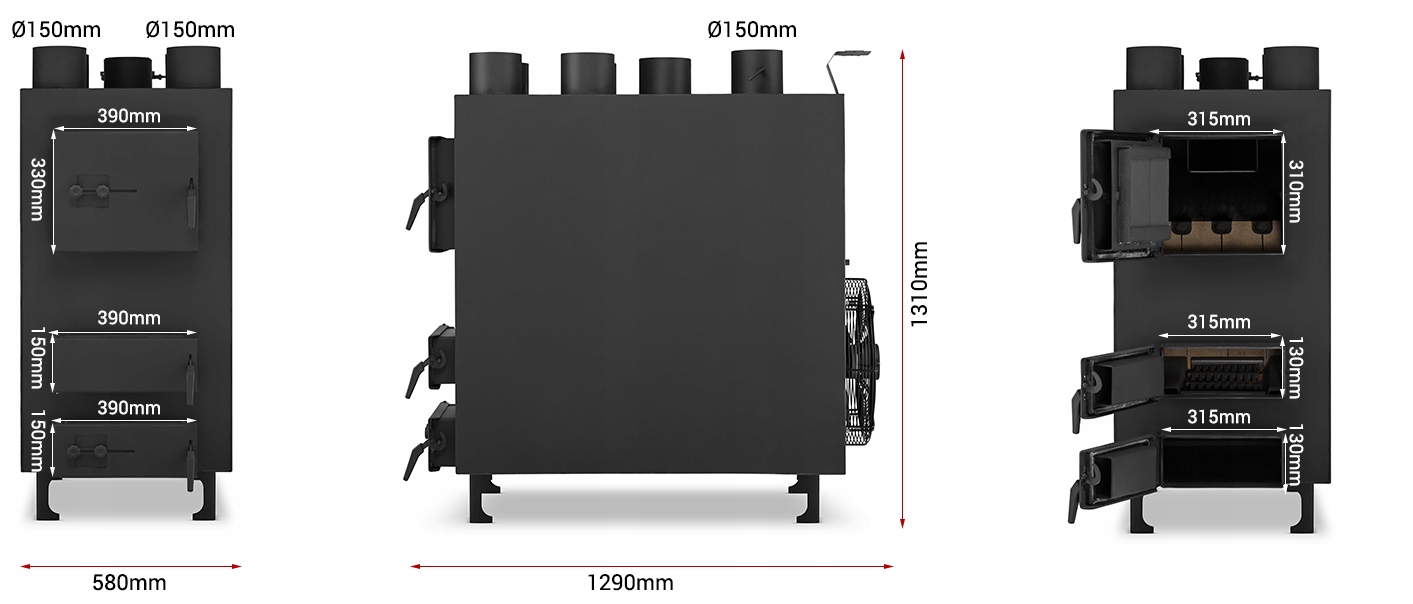

Розміри

• зовнішні розміри: загальна ширина: 580 мм x загальна глибина: 1290 мм x загальна висота: 1310 мм
• розміри вогнища: ширина: 480мм х глибина: 930мм х висота: 680мм
• розміри верхньої дверцята (лист 3 і 4 мм): ширина: 390 мм x висота: 330 мм
• розміри середніх дверей (лист 3 і 4 мм): ширина: 390 мм x висота: 150 мм
• розміри нижніх дверцят (лист 3 і 4 мм): ширина: 390 мм x висота: 150 мм
• розміри верхнього завантажувального отвору: ширина: 315 мм x висота: 310 мм
• розміри завантажувального отвору посередині та знизу: ширина: 315 мм x висота: 130 мм
• розміри чавунної решітки: ширина: 210 мм x глибина: 300 мм
• діаметр випускного отвору для гарячого повітря: Ø 150 мм
• діаметр випускного отвору: Ø 150 мм
• висота ніжок: 140 мм

Безпека

Доменна піч як обігрівач приміщень відповідає вимогам PN-EN 13240:2006 Обігрівачі приміщень для твердого палива. Вимоги та випробування гармонізовані з Директивою ЄС щодо будівельних виробів (89/1/06/EEC) і мають позначку CE.

Технічні параметри вентилятора

• тип вентилятора: осьовий примус
• матеріал:сталь (пропелери + корпус)
• діаметр: Ø 450 мм
• живлення: 230В / 50Гц
• двигун: 4P
• споживаний струм: 0,82 A
• швидкість обертання: 1350 об/хв
• потік повітря: 5060 м3/ h
• безпека: маркування CE + захисна сітка

У ВИЩИХ доменних печах ми використовуємо осьові нагнітаючі вентилятори, швидкість обертання яких становить 1350 об/хв. Ефективний і тихий вентилятор o діаметром 450 мм і продуктивністю 5060 м3/год закачує повітря в повітряну сорочку, що оточує піч, і направляє його до двох верхніх випускних отворів гарячого повітря діаметром 150 мм. Завдяки формі півмісяця лопатей крильчатки вентилятори мають високу ефективність повітряного потоку при мінімальному шумі. Леза виготовлені з пресованого листового металу, їх сучасна форма дозволяє досягти максимальної ефективності при низькому енергоспоживанні і низькому рівні шуму. Завдяки дуже високій термостійкості осьові вентилятори можна використовувати в доменних печах.

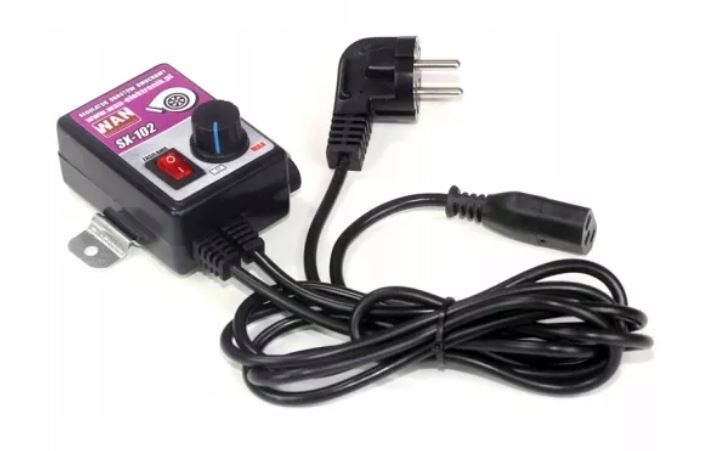

Технічні параметри контролера (драйвер включений)

• максимальна вихідна потужність навантаження 500 Вт
• діапазон регулювання температури Мін. - Макс.
• розміри [мм] 60 x 38 x 85
• напруга живлення 230 В/50 Гц
• робоча температура від -10 до +50°C
• довжина кабель подачі повітря 0,90 м
• довж мережевий кабель: 1,40 м
• запобіжник на 1,6 A

Опис печі ПН-5

Доменна піч HIGHER PN-5 / 50kW підходить для спалювання практично всіма видами палива (вугілля, брикети, дрова). Після розпалювання печі вона дуже швидко нагрівається і починає дути тепле повітря. Випалювання коксу не рекомендується через можливість пошкодження чавунної решітки.

Піч побудована з місткої камери згоряння розмірами: ширина - 480мм х глибина: 930мм х висота: 680мм, яка вміщає тверде паливо протягом багатьох годин горіння. Стіни вогнища викладені товстою шамотною цеглою, яка захищає стінки вогнища і акумулює тепло. Протягом багатьох років шамот був одним із найкращих матеріалів, які використовуються для будівництва вогнищ.

Як це працює? Подина печі безпосередньо оточена дуже ефективною повітряною сорочкою, в якій повітря нагрівається, а потім транспортується через систему повітроводів до двох повітровідводів діаметром 150 мм, розташованих на верхній плиті печі. Ефективний і тихий осьовий вентилятор діаметром Ø 450 мм і продуктивністю 5060 м3/год відповідає за потік і подачу повітря. Вся піч оснащена двома змінними чавунні пластинчасті решітки розміром 300 х 210 мм.

Фотогалерея

Два випускні отвори для гарячого повітря діаметром Ø 150 мм, розташовані на верхній плиті печі, відповідають за вихід гарячого повітря за межі печі. З’єднавши алюмінієві спіротруби, можна розподілити гаряче повітря по кімнатах, а завдяки використанню колекторів можна створити цілу систему розподілу гарячого повітря по кімнатах. Усі аксесуари доступні в нашій пропозиції.

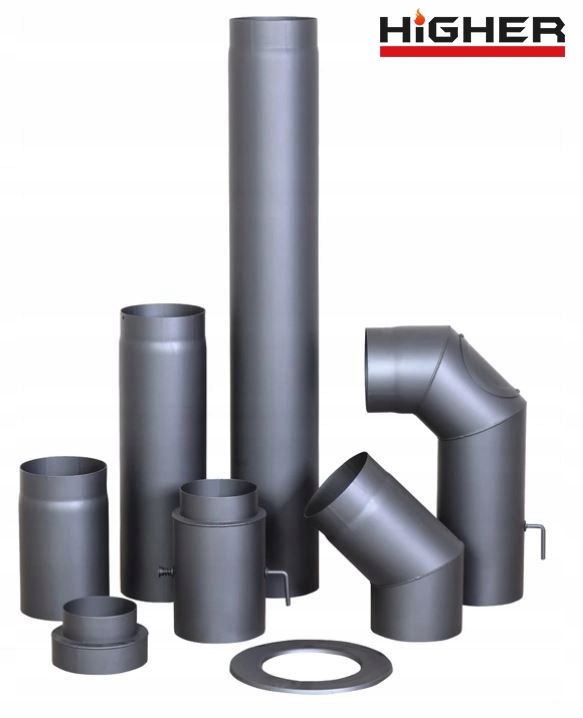

Вихлопний патрубок оснащений регульованою заслінкою, тобто регулювання потоку вихлопних газів - швидкості згоряння. Вихідний отвір має діаметр Ø 150 мм. Пропонуємо всі комплектуючі для відведення димових газів.

Регулювання швидкості горіння в дверцятах завдяки отворам з плавним регулюванням, розташованим на нижніх дверцятах печі. Закриття отвору зменшує подачу повітря, тобто зменшує швидкість горіння, а відкриття отвору збільшує подачу повітря, тобто збільшується швидкість горіння.

Подвійні посилені дверцята печі зверху та знизу виготовлені з подвійної сталевої стінки. Закриття дверей ущільнюється термостійким шнуром. Великі завантажувальні дверцята забезпечують дуже легке завантаження навіть дуже великих колод деревини. Подвійні сталеві стінки збільшують термін їх служби і зменшують нагрів, що полегшує обслуговування. Термостійкий шнур ущільнює двері.

Дефлектор - в печі встановлений дефлектор полум'я, який обмежує вихід гарячих парів у димохід. Це означає підвищення ефективності палива та зниження витрат до 30%.

Вогнище облицьовано шамотною цеглою - шамот захищає стінки вогнища безпосередньо від вогню, що збільшує їх термін служби та довговічність. Шамот, завдяки своїм властивостям, відмінно акумулює тепло.

Велика камера для зольника, розташована за нижніми дверцятами, пристосована для зручного використання стандартною лопатою для зольника.

Напірні дверцята з ручкою проти опіків гарантують міцне закриття та герметичність. Такі рішення використовуються в більшості котлів центрального опалення. Наразі це найбезпечніше рішення на ринку. Завдяки використанню спеціального матеріалу ручка має захист від ошпарювання.

Міцні та масивні ніжки висотою 140 мм гарантують високу стійкість всього опалювального приладу.

Повітряна сорочка - це серце доменної печі, виготовлене з товстого сертифікованого котлового листа р265гх і 16М06. Повітряна сорочка повністю оточує камеру згоряння, щоб якнайшвидше використовувати температуру печі та якнайшвидше нагрівати повітря, що протікає в повітроводах, що нагнітається вентилятором.

Заднє кріплення для контролера - доменна піч обладнана спеціальним місцем для кріплення контролера (знаходиться на задній стінці печі). Доступні від PN2 до PN5.

Велика камера згоряння дозволяє завантажувати велику кількість твердого палива протягом багатьох годин. Ви економите час, тому що вам не потрібно час від часу доповнювати вогнище. Таке рішення є зручним і економить час.

Нагнітальний осьовий вентилятор діаметром Ø450 мм і продуктивністю 5060 м3/год нагнітає гаряче повітря до вихідних отворів, розташованих у верхній частині топки. Вентилятор конструктивно пристосований для роботи в доменних печах.

Отвір для датчика температури - піч має спеціальний отвір для датчика температури, завдяки якому ви можете постійно вимірювати температуру витяжного повітря та відповідно програмувати роботу вентилятора. Доступно з моделі PN2.

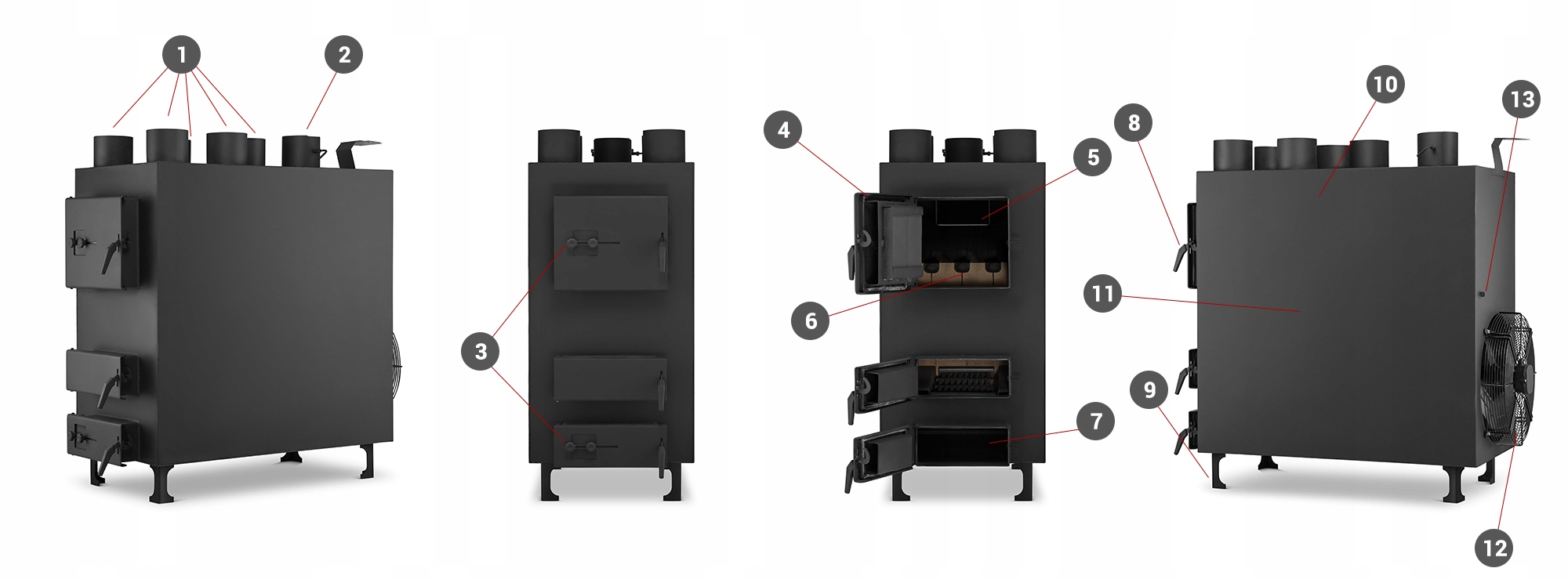

Діаграма

1. 5 x випуск гарячого повітря Ø 150 мм /   2. 1 x випускний отвір Ø 150 мм з регульованою заслінкою   /   3. Швидкість ​​контролювати горіння в дверцятах  /   4.Подвійно посилені та герметичні дверцята топки / 5. Дефлектор полум'я  /   6. Камін облицьований шамотною цеглою /   7 . Велика зольна камера  /   8. Притискні дверні засувки  /  9. Міцні та масивні ніжки  /  10. Повітряна сорочка   /  11. Велика камера згоряння  /   12. Осьовий вентилятор    /   13. Отвір для датчика температури
