ПІД-регулятор температури Hynux AX9

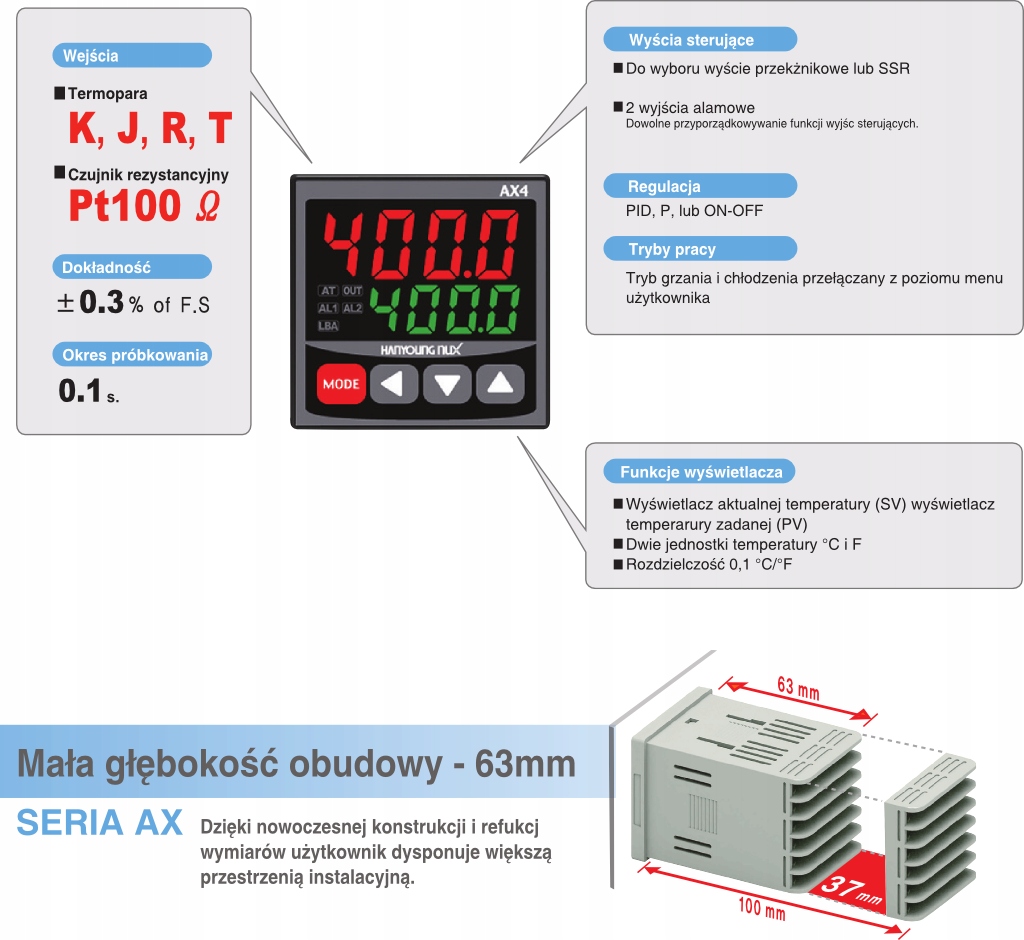

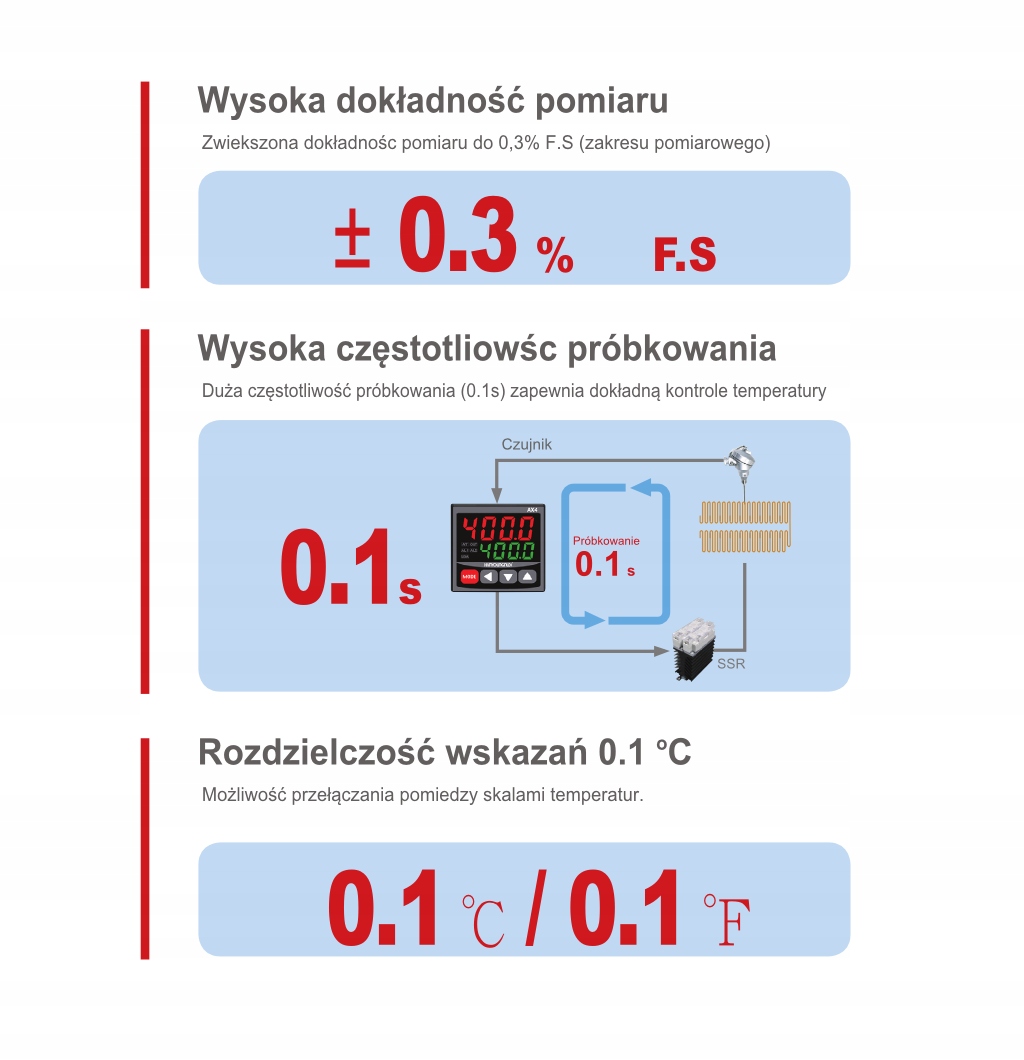

Розміри 96x96 мм. Великий, зрозумілий і точний контролер для вимогливих користувачів. Характерною особливістю є висока точність вимірювань. Додатковою перевагою є можливість працювати як з реле SSR, так і звичайним контактором.
Технічні дані
- Живлення: 185-230 В змінного струму
- Регулювання: PID, ON/OFF < /li>
- Точність регулювання (гістерезис): 0,1~10°C
- Вихід керування: Реле, напруга, струм li>
- Максимальне навантаження контрольного виходу: 3A
- Діапазон вимірювання: 0~1999°C
- Дисплей: поточна температура PV, задана температура SV
- Режим роботи: нагрівання або охолодження
- роздільна здатність індикації: 0,1°C
- Вихід тривоги: реле AL1 (3A), реле AL2 (3A)
- Підтримка датчика: (RTD) Резистивний PT100, KPT100 / (TC) Термопара J, K, E, S, T, B, N, U, W, PLII
- Розміри передньої панелі: 96x96
- Встановлення: в панель або герметичний настінний корпус

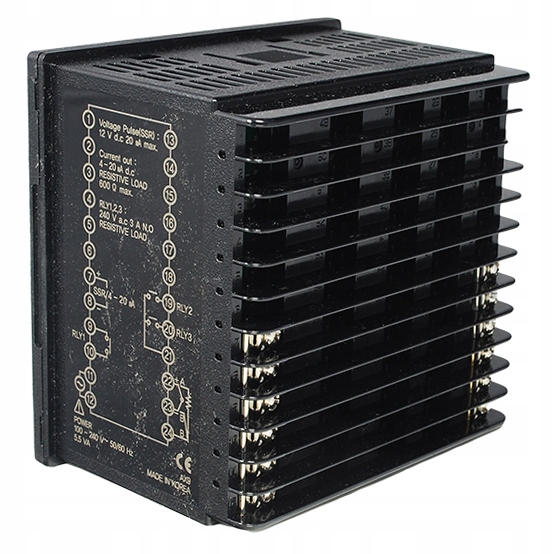

Схема підключення - регулятор температури AX9

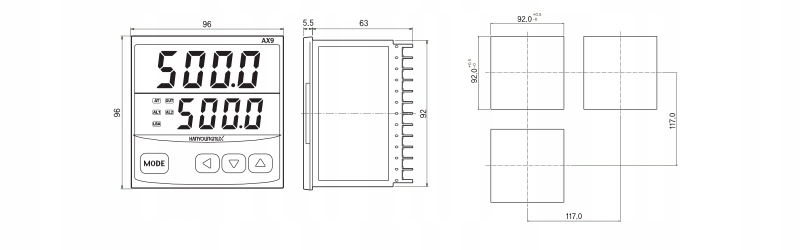

Розміри (висота x ширина x глибина): 96 мм x 96 мм x 63 мм
Сигнали
Контролери серії AX підтримують два незалежні сигнали тривоги AL1/AL2, які можна призначити релейним виходам RLY1/RLY2. Якщо релейному виходу не призначено аварійний сигнал, налаштування для цього аварійного сигналу будуть неможливі.
Функція підтримки сигналу тривоги (режим очікування)
Коли використовується функція режиму очікування, вихід сигналу тривоги (ON), встановлений у режимі LOW, не може бути активований протягом часу від увімкнення регулятора до досягнення заданої температури досягнуто.
Блокування тривоги у функції БЛОКУВАННЯ
Якщо опцію БЛОКУВАННЯ виходу вибрано для тривоги, вона не очищається, навіть якщо граничні умови цього тривоги зникають. Щоб очистити будильник із опцією БЛОКУВАННЯ, утримуйте клавішу «стрілка вгору» протягом 2 секунд. Приклад: якщо ми встановимо температуру на 100 C для AL1 і встановимо опцію «БЛОКУВАННЯ виходу тривоги 1», коли це значення буде перевищено, AL1 буде активовано і підтримуватиметься, незважаючи на падіння температури, наприклад, до 75 °C.
LBA: (Сигнал обриву циклу)
Коли досягнуто 0% або 100% встановленого значення в режимі PID, починається вимірювання часу. Крім того, завдяки цій функції можна виявити несправність нагрівача або датчика, відстежуючи швидкість зміни виміряного значення протягом періоду, встановленого в параметрі Loop Break Alarm Time. Додатково можна встановити мертву зону для сигналізації LBA (Loop break alarm dead zone).
1. Якщо досягнуто 100% встановленого значення в режимі PID і температура підвищується вище значення, зазначеного в параметрі «Температура сигналізації про розрив контуру», протягом часу, визначеного параметром «Час сигналізації про розрив контуру», LBA
2 будильник буде активовано. Якщо досягнуто 0% встановленого значення в режимі PID і температура падає нижче значення, зазначеного в параметрі «Температура сигналізації про розрив контуру» протягом часу, визначеного параметром «Час сигналізації про розрив контуру», буде активовано сигналізацію LBA
Керування фазою< /h2>
Цикл керування пов’язаний із частотою напруги живлення. Для цього режиму роботи рекомендується використовувати реле RANDOM ON/OFF SSR (рекомендовано для індуктивних навантажень, де затримки в результаті використання реле ZERO-CROSSING можуть спричинити некоректну роботу пристрою).
Timeshare. cycle Control (режим за замовчуванням)
Контролер керує реле, циклічно регулюючи час спрацьовування протягом циклу керування, визначеного користувачем за допомогою параметра Ct. Найпопулярніший режим роботи для типово резистивних навантажень (нагрівальних елементів або іншого низького опору).
