ELPRO AK24 Автоматичний 4T двоколонний підйомник + LIFT OIL 2 x 5L + АНКЕРИ

• Електрогідравлічний підйомник
• Механічна синхронізація на рівні підлоги
• Електромагнітне блокування висоти розблоковується автоматично
• Автоматичне блокування руки під час підйому
• Захисні пристрої відповідно до стандарту EN1493:2010
• Двоколонний електрогідравлічний підйомник ELPRO вантажопідйомністю 4 тонни.
• ПРИЗНАЧЕНО ДЛЯ АВТОБУСІВ ТА ЛЕГКОВИХ АВТОМОБІЛІВ

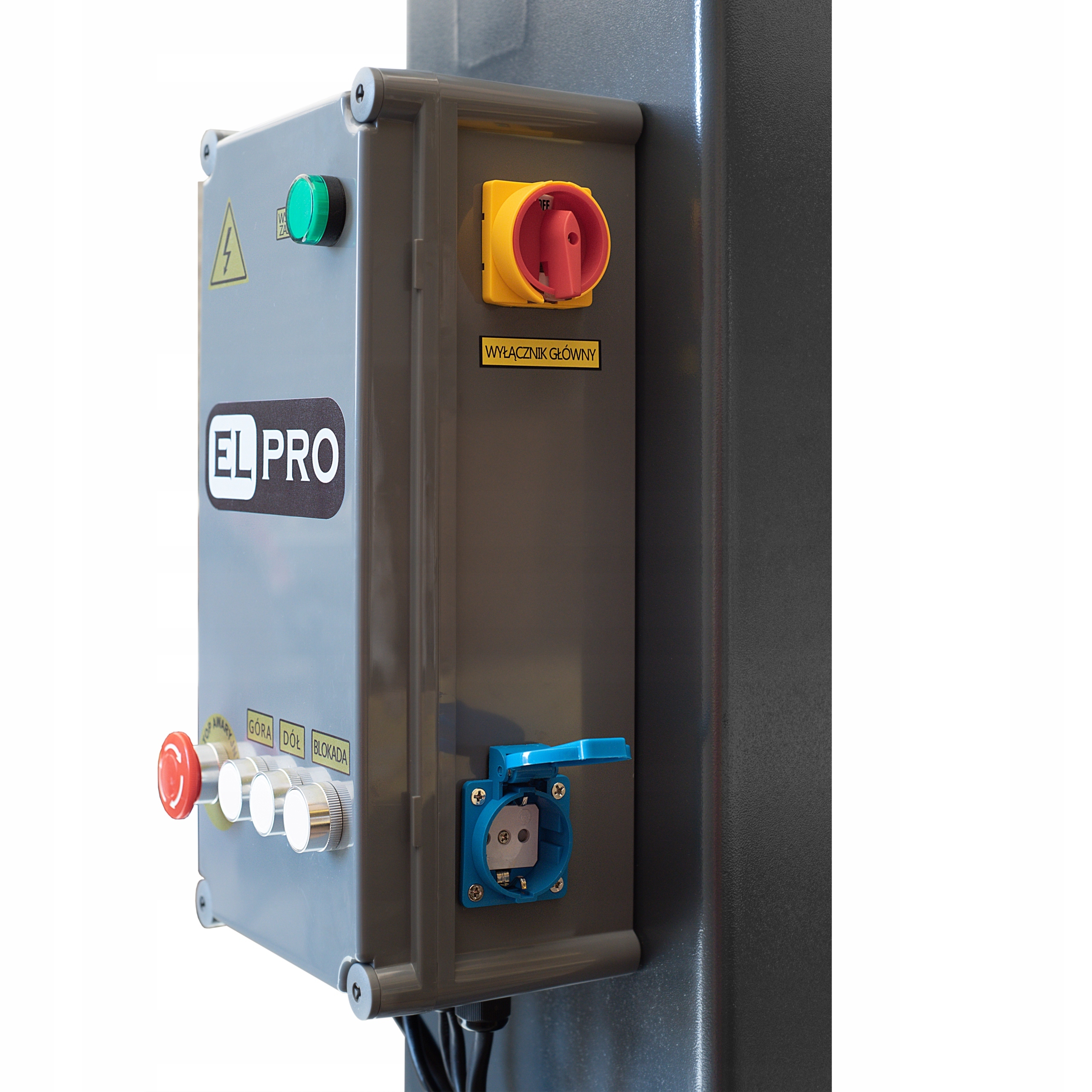

• РОЗЕТКА НА 230В

Технічні дані:

• вантажопідйомність: 4000 кг
• загальна висота: 2822 мм
• висота підйому: 96-1900 мм
• відстань між колонами:  3380 мм < /li>
• внутрішня відстань між колонами:  2770 мм

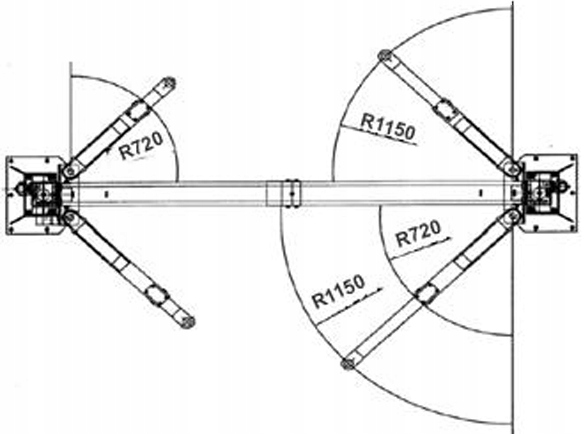

• 2-компонентні короткі плечі: 720-1150 мм
• 2-компонентні довгі плечі: 720-1150 мм
• потужність двигуна: 2,2 кВт
• живлення: 400 В / 50 Гц
• вага: 560 кг

------------------------------------------ -- ------------------------------------------------ -- ------------------------------------------------ -- -------------------------------------------------- -

ФОТОГАЛЕРЕЯ

-------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -- --------------

ТЕХНІЧНІ КРЕСЛЕННЯ ТА ВИМОГИ ДО ОСНОВИ

Вимоги до підлоги - двоколонний ліфт

Ліфт має бути встановлений на рівній сухій основі, очищеній від пилу та інших забруднень.

Підлога повинна бути зроблена принаймні 28 днів до дати встановлення.

Мінімальні умови фундаменту мають бути такими:

• Клас бетону мін. B25 або вище
• Мінімальна товщина основи: 30 см
• Несуча здатність поверхні становить мінімум 2,1 кг / мм2
• Мікроармування або армування нижче 20 см поверхня підлоги допускається.
• Ці властивості повинні бути гарантовані на мінімальній площі шириною 4000 мм, довжиною 1500 мм
• Допустима нерівність підлоги: 5 мм
• ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ Підготуйте 4-жильну жилу кабелю перетином 2,5 мм2.

СХЕМА № 1 – плоска фундаментна плита

Лава з розмірами мін. Ширина 4000 мм, довжина 1500 мм, мінімальна товщина 30 см, бетон мін. B25

СХЕМА № 2 – дві опори для колон

Дві опори, розміри 1 м х 1 м, товщина мін. 50 см, бетон мін. B25

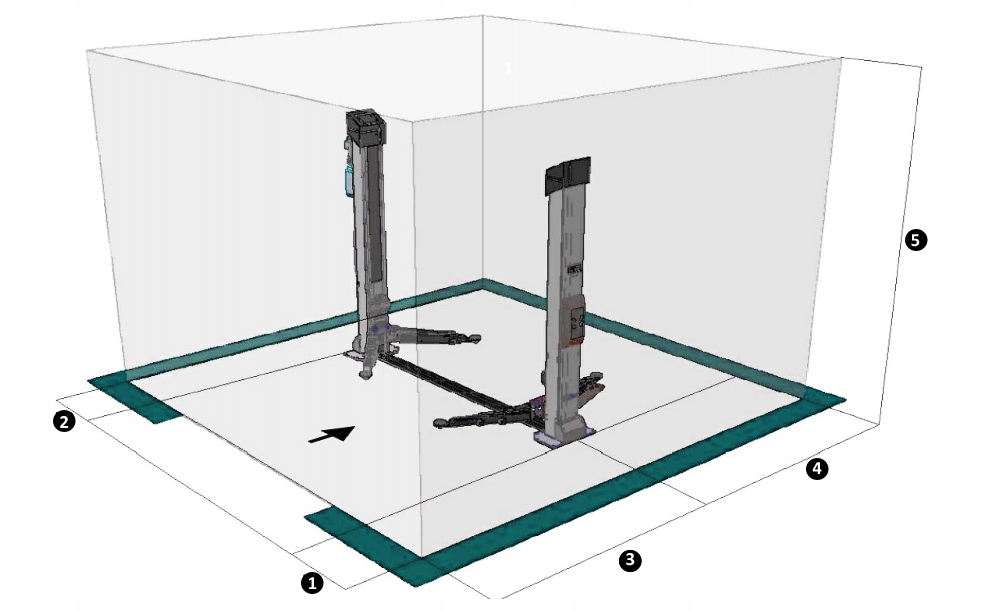

1- Відстань між основною колоною і стіною не менше 70 см

2 - Відстань друга колона - стіна мінімум 70 см

3 -  Відстань від колони до стіни не менше 3200 мм

4 -  Відстань колона - стіна мінімум 3200 мм

5 - Необхідна висота стелі – в залежності від обраної моделі
