Підлоговий комплект Смуга CB500X + контролери VS35B + приводи ENGO

Набір включає:

• 1 x Дротова планка 5 зон 230В CB500X SALUS без модуля
• 4 x Терморегулятор VS35B 230V SALUS BLACK, врізний, щоденний
• 6 x Термоелектричний привод Engo M30x1.5 230V для теплої підлоги

5-зонна 230 В CB500X SALUS дротова планка без модуля

☑️ Дротова стрічка CB500 є ключовим компонентом системи управління зонами. Дозволяє керувати до 5 незалежних зон, з можливістю розширення системи для підтримки до 15 зон!

☑️ Модель CB500X оснащена виходами напруги 230 В, призначеними для терморегуляторів і термоелектричних приводів.

☑️ Пристрій призначений для роботи з NC-приводами (безструмові замкнуті).

✅ Характеристики продукту:

• контроль 5 незалежних зон
• швидкий монтаж кабелів завдяки пружинним з’єднувачам
• захист кабелів від висмикування
• сумісність із планкою CB500
• поверхневий або рейковий монтаж DIN

Стрижка CB500X дозволяє контролювати 5 окремих зон нагріву, що дозволяє підключити до нього 5 різних контролерів. Така конфігурація типова для одного дистриб'ютора. Систему можна розширити до 15 зон, підключивши додаткові смуги CB500X до головної смуги CB500, яка має інтегровану систему керування як для нагріву, так і для охолодження (основна смуга CB500 плюс дві підлеглі смуги CB500X).

✅ УВАГА! У разі підключення смуг керування CB500 і CB500X через порт РОЗШИРЕННЯ, уникайте підключення додаткове живлення 230 В до Термінали живлення CB500X для запобігання ризику постійного пошкодження. Вхід живлення CB500X слід використовувати лише тоді, коли стрічка функціонує як незалежний пристрій (без використання портів РОЗШИРЕННЯ).

✅ Технічні дані:

• Живлення: 230 В змінного струму 50 Гц
• Максимальне навантаження: 1 А
• Виходи: Термоелектричні приводи (230 В змінного струму)
• Розміри [мм]: 270 x 110 x 55

✅ ВСТАНОВЛЕННЯ

Смуга SALUS була розроблена для спрощення процесу встановлення. Його компактний і елегантний дизайн дозволяє легко встановлювати його в різні типи розподільних шаф. Планка пропонує можливість гнучкого підключення за допомогою стандартних кабелів, що дає більшу свободу розташування.

Встановлення спрощується завдяки використанню гачків на кришці, які усувають проблему маленьких гвинтів, які легко втрачаються. Процедура підключення кабелів безпроблемна і не вимагає спеціальної підготовки перед установкою. Завдяки продуманій конструкції кабелі можна легко сортувати за товщиною - більш тонкі кабелі, наприклад від приводів, розташовуються зверху, а більш товсті, від регуляторів, - внизу смуги. Таке розташування забезпечує порядок і полегшує організацію кабелів без ризику сплутування.

Використання інноваційних затискачів дозволяє прокладати кабелі без використання спеціальних інструментів, що значно прискорює та полегшує роботу. Конструкція планки забезпечує легкий доступ до всіх елементів після відкриття кришки, що є додатковою зручністю для монтажників. Це забезпечує швидкий і зручний монтаж, який не вимагає демонтажу будь-яких частин пристрою для розміщення кабелів.

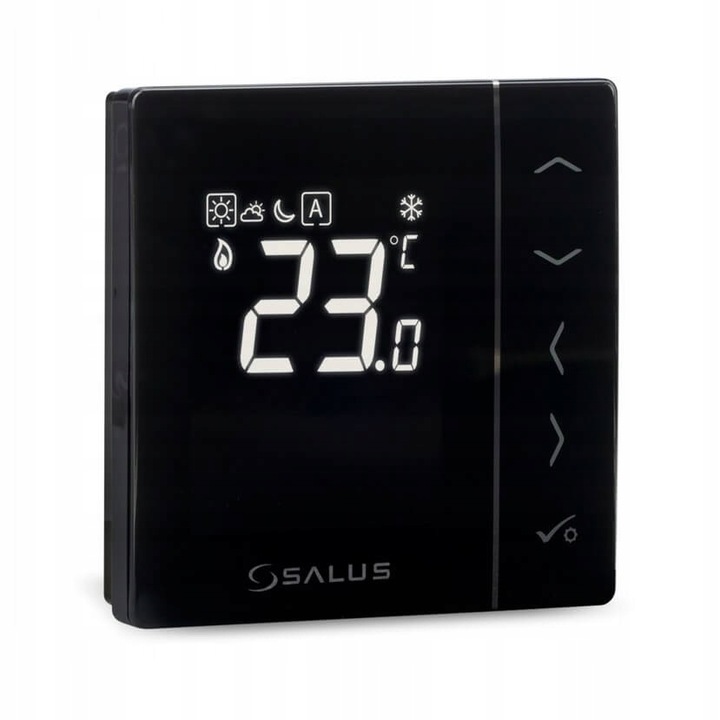

VS35B 230 В SALUS Дротовий щоденний прихований терморегулятор

☑️ Кімнатний регулятор VS35B для прихованого монтажу розроблено спеціально для керування системами поверхневого опалення або охолодження, які характеризуються значною тепловою інерцією. Його підключення здійснюється через дротову панель керування.

☑️ Цей контролер не пропонує можливість програмування розкладів. Він працює шляхом зниження встановленої температури після отримання сигналу NSB (Night Set Back) від тижневого регулятора через згадану смужку.

☑️ Як вбудований цифровий терморегулятор VS35B призначений для користувачів, яким потрібен точний контроль над нагріванням і охолодженням у поверхневих системах.

☑️ У цьому пристрої використовується алгоритм керування ШІМ (широтно-імпульсна модуляція), який дає користувачеві повний контроль над температурою в домі.

☑️ ШІМ-алгоритм: завдяки використанню широтно-імпульсної модуляції регулятор працює більш стабільно, ніж системи на основі простого перемикача з двома станами. ШІМ, також будучи системою з двома станами (вкл./вимк.), використовує додаткову змінну - час нагріву. Час роботи системи опалення визначається на основі різниці між заданою та фактичною температурою, що дозволяє з високою точністю підтримувати оптимальну температуру.

☑️ Контролер VS35B можна інтегрувати з іншими пристроями за допомогою ШІМ-алгоритму, такими як VS30, HTR, HTRP, HTRS, BTRP, BTR, RT10, а також з KL08NSB, CB500, CB500X, KL06.

☑️ Функція NSB: дозволяє автоматично перемикатися між комфортною та економічною температурою вночі за допомогою зовнішнього програмованого контролера VS30, підключеного до центральної панелі.

☑️ Контролер VS35B вирізняється винятковою точністю - точність показань температури становить 0,5°C, що забезпечує користувачам точний контроль клімату в приміщенні.

☑️ Простий у встановленні та монтажі, VS35B підходить для стандартних розподільних коробок діаметром 60 мм, поєднуючи функціональність із елегантним зовнішнім виглядом, ідеально підходить для тих, хто цінує точний контроль температури у своєму домі.

✅ Особливості продукту:

• ШІМ-алгоритм керування
• Функція NSB
• Захист від надмірних температурних коливань за допомогою датчика підлоги FS300
• Захист термостатичних клапанів від застою
• Вхід для додаткового датчика температури підлоги
• Сумісність із приводами типу NC або NO
• Встановлення в стандартну монтажну коробку діаметром 60 мм

✅ Технічні дані:

• Електроживлення: 230 В змінного струму, 50 Гц
• Максимальне навантаження: 3 А
• Вихідний сигнал: 230 В змінного струму, 50 Гц
• Діапазон регулювання температури: 5–35°C
• Точність температури: 0,5°C
• Алгоритм керування: ШІМ або гістерезис ±0,25°C або ±0,5°C
• Зв'язок: дротовий
• Розміри: 86 x 86 x 42 мм

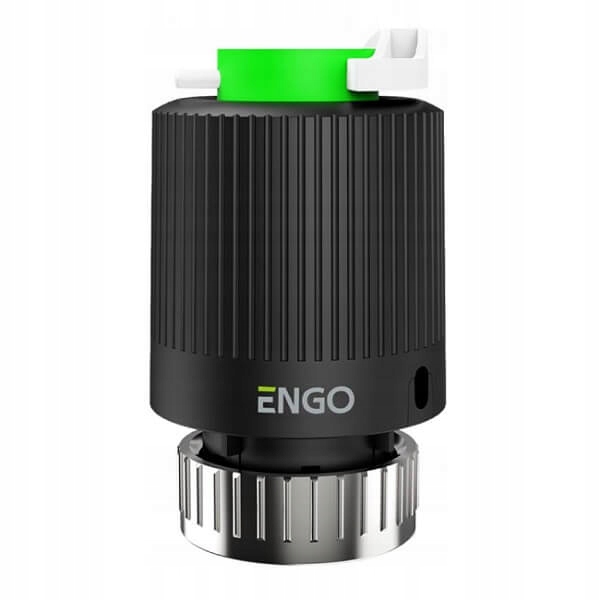

Термоелектричний актуатор Salus Engo M30x1.5 230V для теплої підлоги.

☑️ Engo M30x1.5 – термоелектричний актуатор, призначений для управління опалювальними установками.

☑️ Дозволяє відкривати або закривати потік теплоносія в контурі, забезпечуючи контроль над температура.

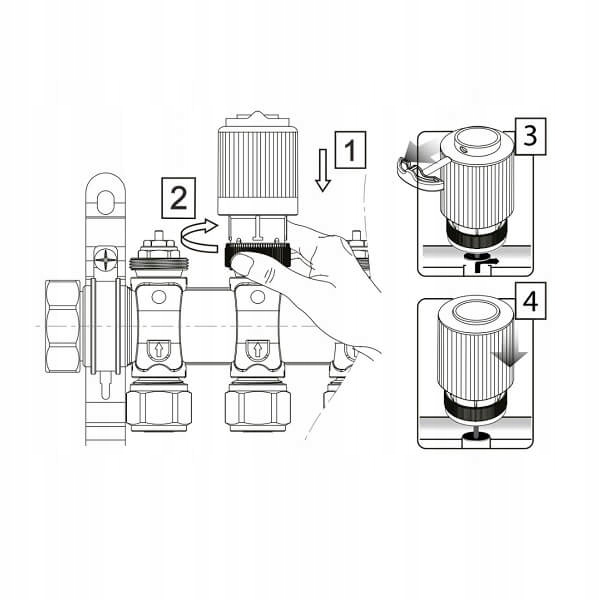

☑️ Монтаж приводу за допомогою функції FirstOpen.

☑️ Актуатор відрізняється швидким часом відкриття/закриття. Пристрій споживає дуже невелику кількість електроенергії 2 Вт.

☑️ Працює безпосередньо з регулятором або опосередковано через панель керування.

✅ Технічні дані:

• Різьба: M30 x 1,5 мм

• Джерело живлення: 230 В змінного струму 50 Гц

• Споживана потужність: 2 Вт

• Сила натискання: 100 Н +/- 15%

• Максимальний хід: 4,5 мм

• Температура зберігання: від -25°C до +60°C

• Температура навколишнього середовища: до +60°C

• Клас захисту: IP 54/II

• Довжина кабелю: 90 см

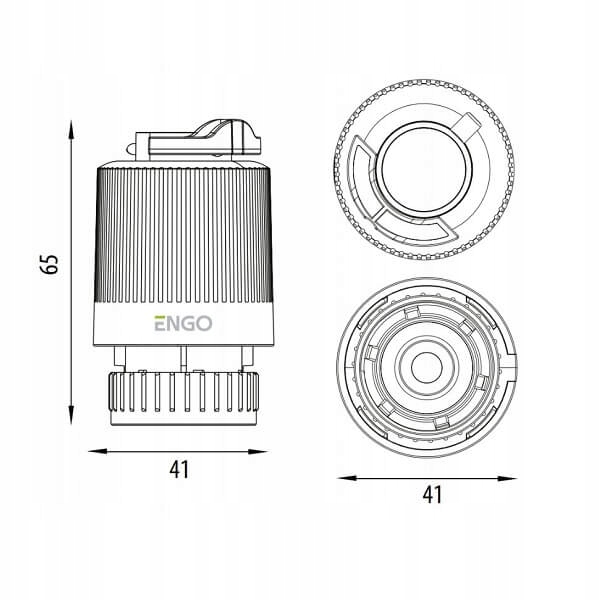

• Розміри: 41 x 65 мм

✅ Характеристики продукту:

• Функція «First Open» робить першу установку швидшою та легшою

• Великий хід

• Низьке енергоспоживання

• Висока міцність

• Компактні розміри

• Швидкий час відкриття/закриття
