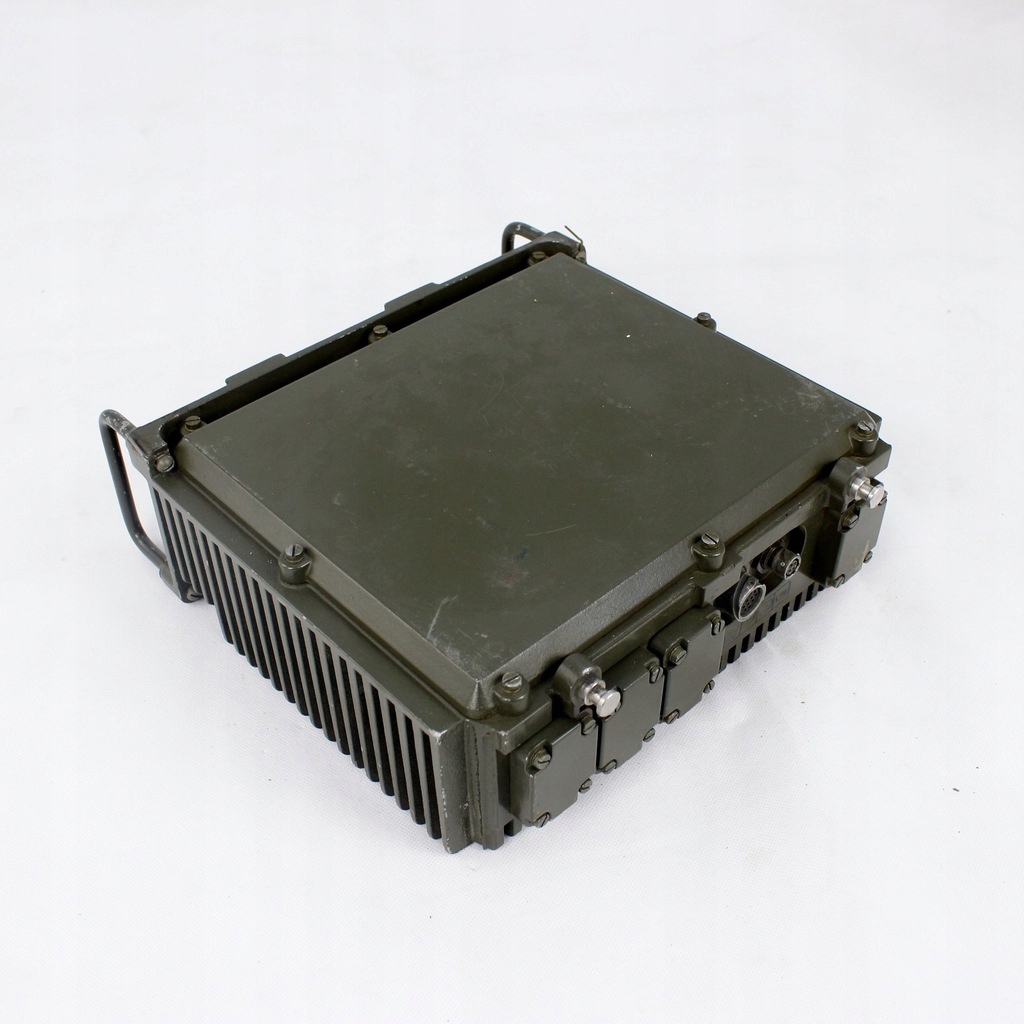

ПІДСИЛЮВАЧ РЧ ПОТУЖНОСТІ НА ПРОДАЖ,

ЩО НАЙЧАСТІШЕ ВИКОРИСТОВУВАЛОСЯ В ЗАВЕРШЕННІ

"АВТОМОБІЛЬ" АБО "СТАЦІОНАР".

Він вбудований в корпус, ідентичний радіостанції PRC-77.

Основні тактико-технічні дані:

- робочий діапазон частот: від 30 до 76 МГц;

- максимальне відхилення посиленого сигналу: 15 кГц;

- діапазон частот модуляції посиленого сигналу: 30 Гц - 10 кГц;

- тип посиленого випромінювання: частотно-модульований;

- напруга живлення: від 22 до 32 В, при напрузі від 22 до 24 В вихідна потужність може бути нижче номінальної;

- захист від перенапруги в ланцюзі живлення: діод "transil";

- струм споживання: від 5,5 до 8 А для роботи з потужністю 50 Вт і від 3 до 4 А для роботи з потужністю 5 Вт;

- номінальна потужність керування: від 0,5 до 3 Вт;

- максимальна потужність керування: 3 Вт;

- «низька» вихідна потужність: від 4 до 12 Вт;

- «висока» вихідна потужність: від 40 до 70 Вт;

- діапазон робочих температур: від - 40 до +70 градусів С;

- вхід: роз'єм BNC 50 Ом;

- вихід: роз'єм BNC 50 Ом;

- розміри: 280 x 95 x 240 мм;

- вага: 3,8 кг

Всупереч зовнішньому вигляду, підсилювач не є простою конструкцією. На додаток до системи підсилювача радіочастотної потужності (двоступеневий, двотактний, клас C, 1-й ступінь на транзисторах 2N5994, 2-й ступінь на BLY 94) включає такі системи:

- Петля PLL з генератором VCO;

- рефлектометр;

- VOX RF перемикання підсилювача з прийому на передачу;

- Контур ALC з усією автоматизацією (регульований PIN-атенюатор, попередній підсилювач, фазочутливий детектор, системи вимірювання струму вихідного каскаду...);

- стабілізатор напруги для окремих систем;

- перемикаються, 3-контурні, вихідні фільтри низьких частот;

- інше ...

Цікавим фактом є використання в цьому підсилювачі системи фазової петлі з генератором VCO. Завдяки цьому підсилювач посилює не безпосередньо сигнал від радіостанції, а підсилює сигнал від генератора VCO. Цей генератор налаштований у контурі ФАПЧ, який порівнює частоту вхідного сигналу підсилювача з вихідним сигналом VCO таким чином, щоб частота генератора VCO точно дорівнювала вхідній частоті. Завдяки цьому вихідна потужність підсилювача не залежить від потужності на його вході, оскільки підсилювач підсилює вихідний сигнал від VCO, а не від входу.

Цей підсилювач є готовим пристроєм, все, що вам потрібно зробити, це підключити його до джерела живлення та підключити до FM-радіо з вихідною потужністю 0,5-3 Вт (це не обов’язково має бути КНР). -77!).

У повному комплекті відсутні два кабелі, один з роз'ємами BNC і короткий кабель для живлення підсилювача ВЧ. РР-770 від підсилювача низької частоти AM-1777. Також немає затискачів, що кріплять «ручки» підсилювача до «ручок» радіостанції PRC-77, і немає пружинної засувки, яка кріпить підсилювач РЧ ззаду. PP-770 для шасі FM підсилювача AM-1777. Можливо, незабаром ці елементи прийдуть і до нас.

Опис підсилювача наведено в інструкції ТМ 11-437-021-12 «Інструкція з експлуатації та організаційного обслуговування з переліком запчастин RANGE BOOSTER PP-770/50». На жаль, у нас є лише один такий посібник. Він буде доступний для перегляду лише в нашій компанії, ми не надсилаємо його скани чи копії.

Підсилювачі б/в, але в хорошому візуальному та технічному стані. Кожен із них буде перевірено перед відправленням.

Ми маємо ліцензію Міністерства внутрішніх справ та адміністрації на виробництво та торгівлю продукцією для військових або поліцейських цілей.

Товари, які ми купуємо, демілітаризовані (позбавлені бойових характеристик) і придбані в повністю законним способом.

Ні, ми продаємо підробки, товари, що імітують товари військового призначення, або дешеві, всюдисущі китайські товари.

З нами ви гарантуєте легальність та оригінальність придбаного обладнання.
