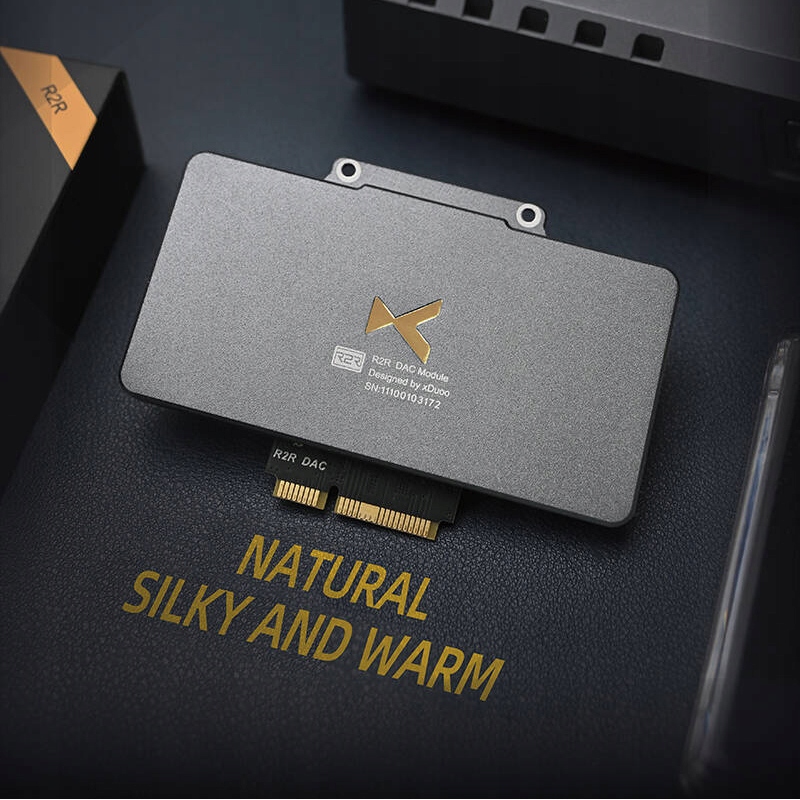

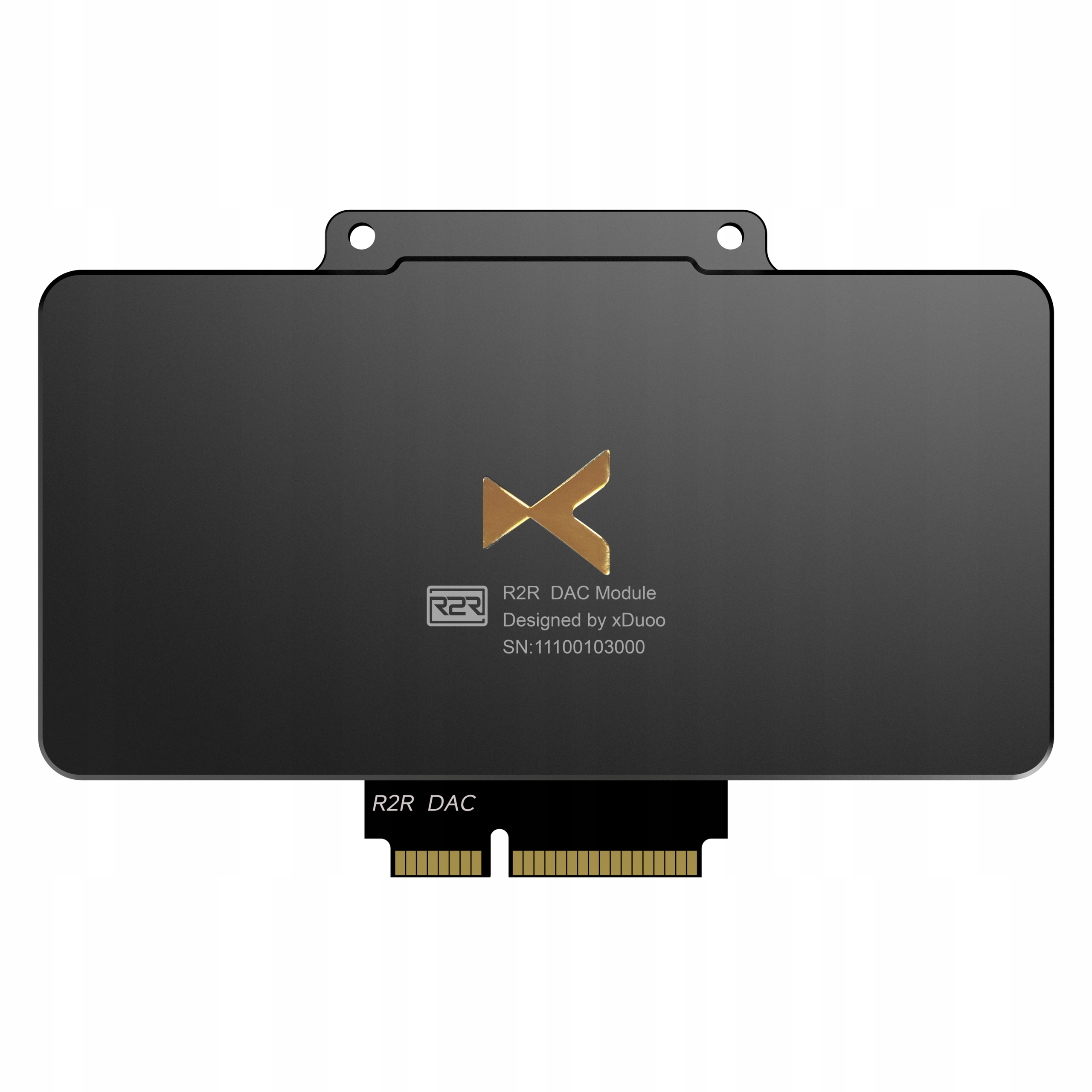

Змінний модуль ЦАП для xDuoo XD05 Pro і TA-32

Модель ЦАП: R2R

Мережа резисторів R2R

У поєднанні з точною компенсацією алгоритму FPGA забезпечує виняткову якість звуку.

Незалежний дизайн для схем лівого та правого каналів. Він складається з мережі резисторів R2R із 32-розрядною структурою, 8 одиниць 64-канальних мікросхем аналогового перемикання та загалом 128 точних тонкоплівкових резисторів із точністю до однієї тисячної та низьким температурним дрейфом.

У поєднанні з точною компенсацією алгоритму за допомогою FPGA та використанням 57-розрядного алгоритму батареї, це точно відтворює сигнали та забезпечує виняткову якість звуку.

Режим без роботи (підвищена дискретизація)

Пристрій може нативно декодувати будь-яку частоту дискретизації, підтримуючи до DSD512.

57-бітний алгоритм накопичення в поєднанні з унікальною архітектурою апаратного забезпечення забезпечує високу продуктивність і ідеально дозволяє апаратне декодування DSD512.

Крім того, використовується уніфіковане керування синхронізацією, щоб забезпечити надзвичайно стабільну роботу. фаза каналу ліворуч і праворуч і дуже низькі спотворення. Це забезпечує ідеальну реконструкцію музичних сигналів, забезпечуючи насичений і делікатний звук.

Режим NOS

Для більш автентичного звуку

Декодування відбувається безпосередньо з вихідною частотою дискретизації без жодної обробки. Реконструкція сигналу ближча до природних і плавних властивостей вертушки, дозволяючи вам насолоджуватися чистим і зворушливим святом для ваших вух.

Технічні характеристики модуля ЦАП xDuoo R2R у моделі XD05 Pro:

Несиметричний вихід:

• Вихідна потужність: 2000 мВт (32 Ом, КНІ+Ш <1%), 240 мВт (300 Ом, КНІ+Ш <1%)
• Вихідний опір: <0,2Ω
• Пікова напруга: 23,8Vp-p(TUBRO)
• Частотна характеристика: 20Hz~20KHz(±0,5dB)
• Перехресні перешкоди: ≥80dB
• THD+N: 0,009%
• SNR: ≥111 дБ

Збалансований вихід:

• Вихідна потужність: 2000 мВт (32 Ом, КНІ+Ш <1%), 930 мВт (300 Ом, КНІ+Ш <1%)
• Вихідний опір: <0,4 Ом
• Пікова напруга: 47,2 Vp-p (TUBRO)
• Частотна характеристика: 20 Гц ~ 60 кГц (±0,5 дБ)
• Перехресні перешкоди: ≥100 дБ
• THD+N: 0,004%
• SNR: ≥115 дБ

AUX Вихід:

• Вихідний рівень: 1,0 В
• Перехресні перешкоди: ≥80 дБ
• THD+N: 0,009%
• SNR: ≥111 дБ

BAL-LO Вихід:

• Вихідний рівень: 2,0 В
• Перехресні перешкоди: ≥100 дБ
• THD+N: 0,004%
• SNR: ≥115 дБ

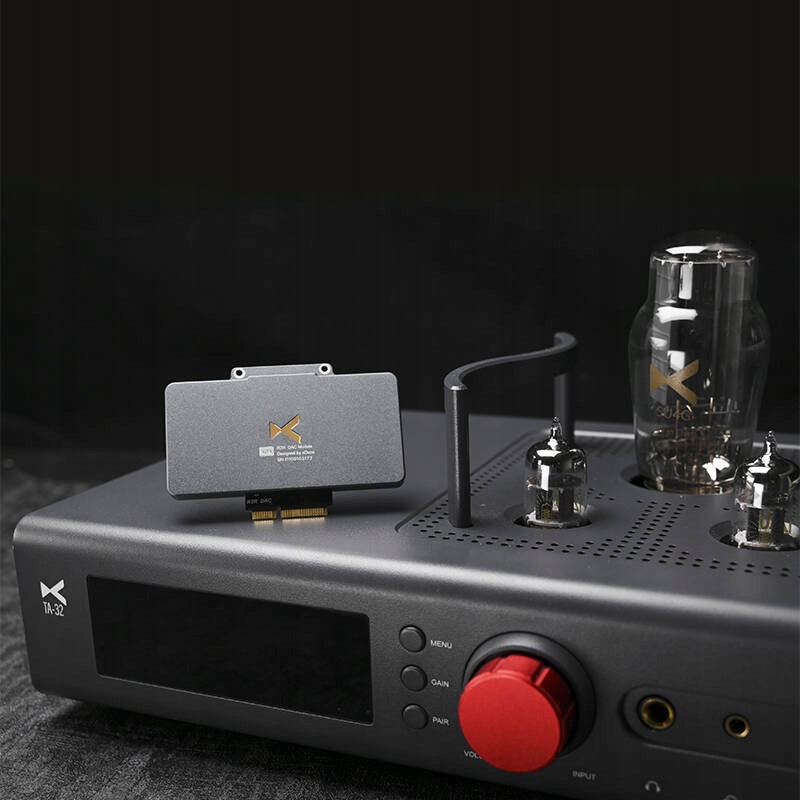

Характеристики модуля ЦАП xDuoo R2R у моделі TA-32:

Незбалансований Вихід:

• Вихідна потужність: 2250 мВт (32 Ом, THD+N<1%)
• Частотна характеристика: 20 Гц ~ 20 кГц (±0,5 дБ)
• Перехресні перешкоди: ≥67 дБ
• THD+N: 0,01%
• SNR: ≥104 дБ

Збалансований вихід:

• Вихідна потужність: 2250 мВт (32 Ом, КНІ+Ш<1%)
• Частотна характеристика: 20 Гц~60 КГц (±0,5 дБ)
• Перехресні перешкоди: ≥67 дБ
• КГ+Ш: 0,03%
• SNR: ≥106 дБ

AUX вихід:

• Вихідний рівень: 1,0 В
• Перехресні перешкоди: ≥100 дБ
• THD+N: 0,0038%
• SNR: ≥96 дБ

Вихід BAL-LO:

• Вихідний рівень: 2,0 В
• Перехресні перешкоди: ≥116 дБ
• THD+N: 0,0045%
• SNR: ≥116 дБ
