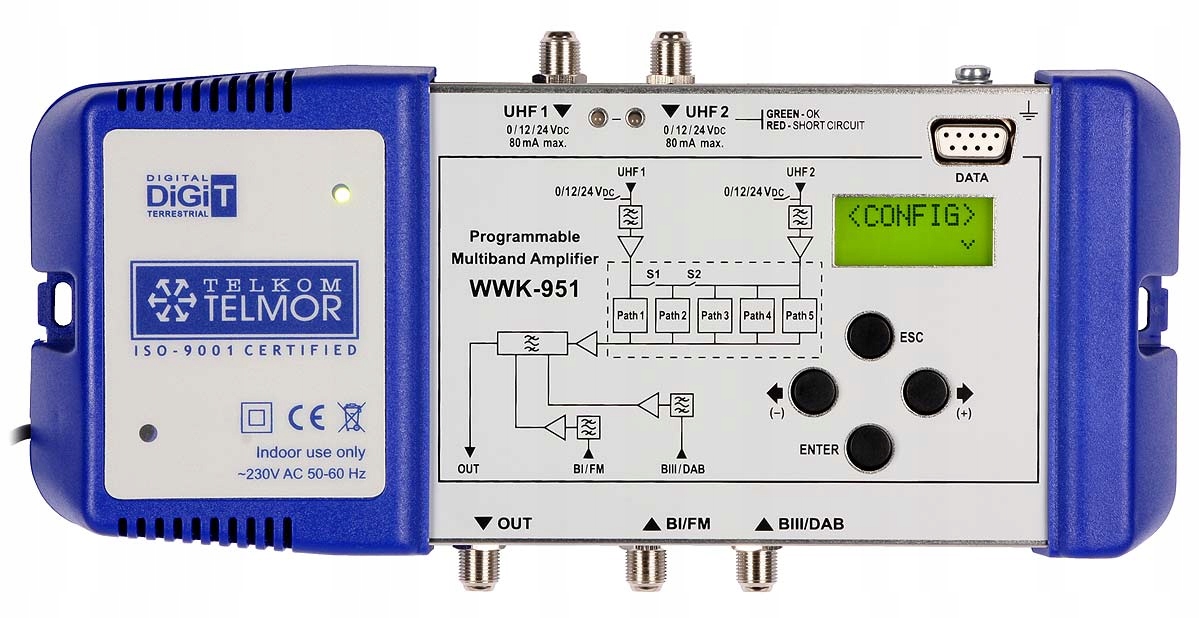

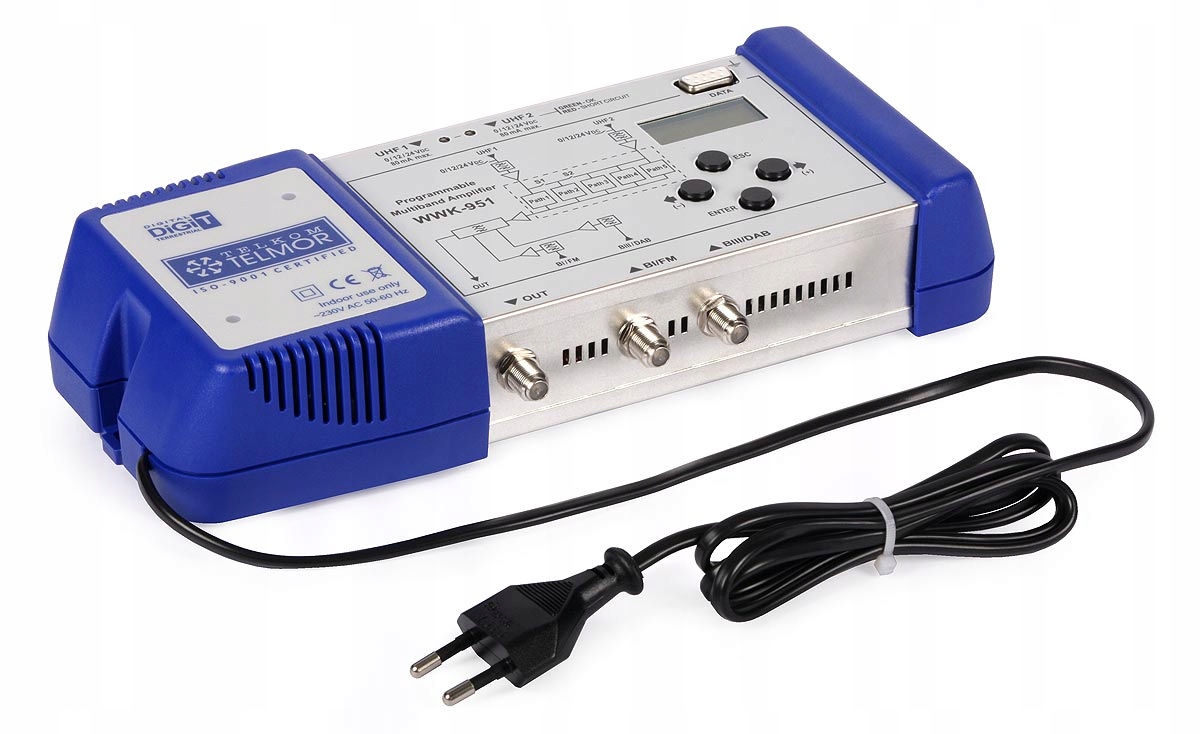

Канальний підсилювач Telmor WWK-951, цифрово запрограмований

Аксесуари включені

Відмітні особливості:

• підсилювач призначений для колективних антенних установок,
• незалежне, вибіркове підсилення для 5 каналів/фільтрів в діапазоні ДМВ,
• можливість регулювання ширини каналу: 1...6 каналів (8...48MHz),
• живлення антенних попередніх підсилювачів для входів UHF1-UHF2,
• вбудована сигналізація про робочий стан живлення антенних попередніх підсилювачів,
• адаптована для передачі аналогового та цифрового ефірного телевізійного сигналу DVB-T,
• низьке енергоспоживання,
• проста установка та налаштування.

Програмований багатодіапазонний підсилювач WWK-951 призначений для антенних установок для прийому ефірних телевізійних програм аналогового та цифрового (DVB-T2) в односімейних будинках, резиденціях, готелях, гостьових будинках, будинках відпочинку, школах, лікарнях тощо.

Підсилювач призначений для складних умов прийому сигналів RTV, де є сигнали. різного рівня, що передається з кількох напрямків. Застосування підсилювача дозволяє приймати ці сигнали, вирівнювати їх рівні та посилювати. Підсилювач для входів UHF1-UHF2 має 5 незалежних фільтрів/каналів, кожен з яких може працювати з регульованою шириною від 8 до 48 МГц (1…6 телеканалів). Ця функція дозволяє вільно налаштовувати окремі УВЧ-входи та адаптувати їх до умов прийому телевізійного сигналу на місці установки. Підсилювач WWK-951 можна використовувати самостійно - в складі мультисвіч-установки або в складі простої головної станції (АіЗ).

Пристрій призначений для роботи в приміщенні.

Технічні дані:

Назва: WWK-951

Вхід BI/FM:

• Діапазон частот. Робоча: 47-108 МГц
• Посилення: 21+/-2 дБ
• Регулювання посилення: 20+/-2 дБ
• Коефіцієнт шуму: 6 дБ
• Максимальний вхідний рівень: 90 дБмкВ
• Максимальний вихідний рівень (DIN 45004B): 107 дБмкВ
• Селективність для f=fp+/-16 МГц: /
• Програмована ширина фільтра: /
• Вхідний/вихідний імпеданс: 75/75 Ом
• Живлення передпідсилювача Антена: /
• Індикація короткого замикання на вході: /

VHF вхід:

• Діапазон частот. Робоча: 174-230 МГц
• Посилення: 35+/-2 дБ
• Регулювання посилення: 20+/-2 дБ
• Коефіцієнт шуму: 5 дБ
• Максимальний вхідний рівень: 80 дБмкВ
• Максимальний вихідний рівень (DIN 45004B): 107 дБмкВ
• Селективність для f=fp+/-16 МГц: /
• Програмована ширина фільтра: /
• Вхідний/вихідний імпеданс: 75/75 Ом
• Живлення передпідсилювача Антена: /
• Індикація короткого замикання на вході: /

UHF1 вхід:

• Діапазон частот. Операція: 470-862
• Комбінації налаштувань для входів UHF1 і UHF2: 2, 1, 0
• Посилення: 45+/-3 дБ
• Регулювання посилення: 20+/-2 дБ
• Коефіцієнт шуму: 9 дБ
• Максимальний вхідний рівень: 80 дБмкВ
• Максимальний вихідний рівень (DIN 45004B): 116 дБмкВ
• Вибірковість для f=fp+/-16 МГц: 16 дБ
• Програмована ширина фільтра: 1...6 каналів (8...48 МГц)
• Вхідний/вихідний імпеданс: 75/75 Ом
• Випередження джерела живлення Антена: 0-12-24 / 60 для кожного входу (В постійного струму/мА)
• Індикація короткого замикання на вході: ТАК червоний світлодіод

Вхід UHF2:

• Діапазон частот. Операція: 470-862
• Комбінації налаштувань для входів UHF1 і UHF2: 3, 4, 5
• Посилення: 45+/-3 дБ
• Регулювання посилення: 20+/-2 дБ
• Коефіцієнт шуму: 9 дБ
• Максимальний вхідний рівень: 80 дБмкВ
• Максимальний вихідний рівень (DIN 45004B): 116 дБмкВ
• Вибірковість для f=fp+/-16 МГц: 16 дБ
• Програмована ширина фільтра: 1...6 каналів (8...48 МГц)
• Вхідний/вихідний імпеданс: 75/75 Ом
• Випередження джерела живлення Антена: 0-12-24 / 60 для кожного входу (В постійного струму/мА)
• Індикація короткого замикання на вході: ТАК червоний світлодіод

Діапазон робочих температур: -5...+50 ºC

Живлення: 230 змінного струму / 50-60 В /Гц

Споживання потужність: 20 ВА

Розміри: 225 x 130 x 50 мм
