Модулятор HDMI Signal-420 - COFDM (DVB-T)

Аксесуари включені

Модулятор SIGNAL-420 — це багатофункціональний пристрій, який модулює вхідний сигнал, що надсилається на роз’єм HDMI у стандарті DVB-T. Він може подавати як сигнал SD, так і Full HD. Він має входи: HDMI та RF, які можна використовувати для сумування вихідного сигналу з іншим телевізійним сигналом.

Пристрій є одноканальним модулятором. Це означає, що до нього можна підключити одне джерело сигналу та модулювати його в цифровий мультиплекс DVB-T. Параметри конфігурації дозволяють додавати вихідний потік до наявної інсталяції DVB-T у спосіб, вибраний адміністратором або інвестором.

Джерело сигналу може включати, серед іншого: мультимедійні програвачі, рекордери DVR, Blu- програвачі променів, ПК або декодери STB. Тому модулятор можна використовувати для розповсюдження контенту найвищої якості в стандарті DVB-T по коаксіальному кабелю в телевізійних установках і промислових установках моніторингу. Максимальна бітова швидкість вихідного потоку може становити відповідно до стандарту 31,68 Мбіт/с, а максимальна бітова швидкість відеопотоку — 15 Мбіт/с.

Пристрій є відмінною альтернативою установкам на основі спліттерів і кабелів HDMI.

Всі параметри налаштовуються за допомогою кнопок і дисплея, розташованих на передній панелі модулятора.

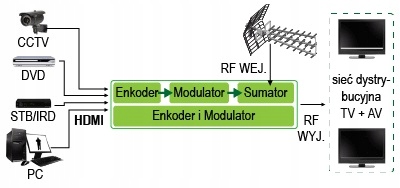

Функціональна схема пристрою.

Поширення HD-сигналу з Blu-ray плеєра, ПК і ефірного телебачення DVB-T за допомогою цифрових модуляторів Signal-420

Технічні дані:

Кодування: H.264

Швидкість потоку (макс.): 5...15 Мбіт/с

Вхід: HDMI x1

Роздільна здатність:

• 1920x1080_60p
• 1920x1080_50p
• 1920x1080_60i
• 1920x1080_50i,
• 1280x720_60p
• 1280x720_50p

Співвідношення сторін: 16:9, 5:4

Секція b модулятора DVB-T >

Стандарт: DVB-T COFDM.

Режим FFT: 2K/8K. 64QAM

Безпечний інтервал: 1/32

FEC: 7/8

MER: ≥ 35 дБ

Частота РЧ: 50. ..860 МГц

Рівень радіочастотного виходу: 70...100 дБмкВ

Керування та налаштування

Інтерфейс локальний: LCD + кнопки

Загальне

Живлення: DC 12V/1.5A

Розміри: 125x100x28 мм

Вага: 0,5 кг
