Пісочний годинник Електронне регулювання швидкості GREEN
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 16
Просматривая «Пісочний годинник Електронне регулювання швидкості GREEN», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

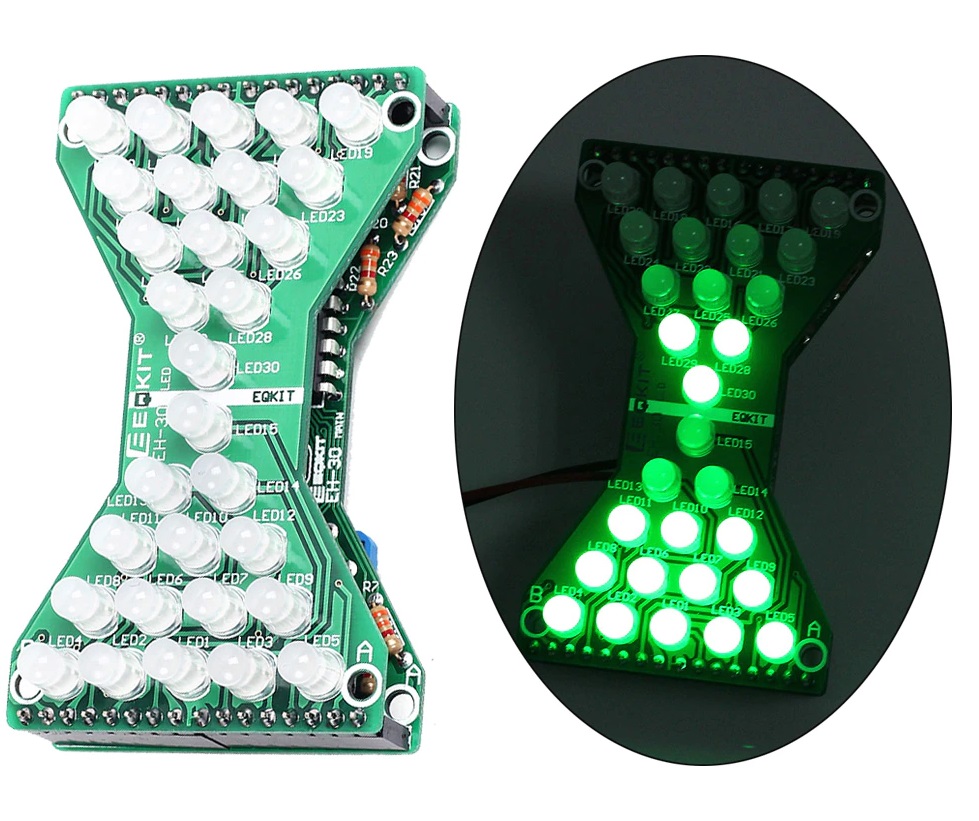

Електронний пісочний годинник, зелений
з контролем швидкості
30 світлодіодів зеленого кольору
Самостійна збірка, вимагає паяння.
Складність системи Середня Легка, час складання 120 хвилин.
Напруга: 3,3-5 В постійного струму
Розмір плати: 7,5x2,3 см
Номер, назва: Параметр, КІЛЬКІСТЬ
R1-R30. R32. R33, RES: 3.3K, 32
R31, RES: 1M, 1
C2, CAP: 222P, 1
C1, E-CAP: 22uF, 1
LED-LED30, LED: 5 мм, 30
U1, IC: 4069, 1
U2. U3, IC: 4015, 2
SW1, перемикач напрямку: SW300DA, 1
S1, вимикач живлення: 6P автоблокування, 1
VR1, ADJ-RES: 100K, 1
CN1-CN4, роз'єм: 8P, 4
CN5-CN8, Роз'єм:8P, 4
PCB:EH-30-MAIN, 1 EH -30-LED, 1
Інструкція:
Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, залежно від компонування спочатку збираємо найдрібніші елементи.
