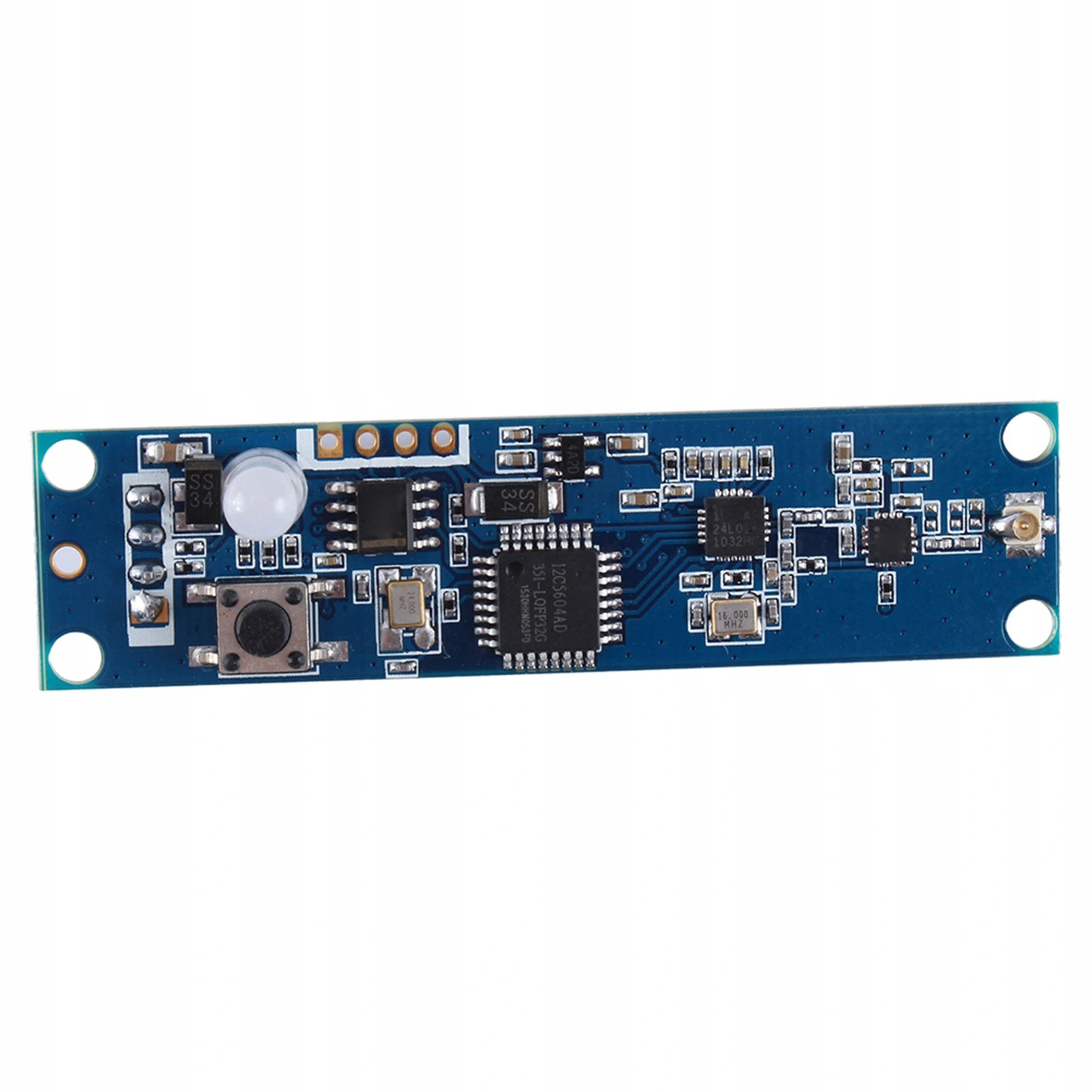

Бездротова плата модуля DMX512
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 50
Оплачивая «Плата беспроводного модуля DMX512» данное изделие из «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Опис:
- Невеликий розмір, легко вписується в інтер’єр наявного освітлення
- Робота однією кнопкою, триколірний світлодіодний дисплей
- Передача стандартних даних протоколу контролера DMX512, також може передавати дані протоколу освітлення та освітлення DMX512
- 126 каналів з автоматичним стрибком частоти, висока потужність захисту від перешкод, що забезпечує надійність роботи
- Можливість встановлення ідентифікаційного коду 7 груп, користувач може використовувати 7 груп окремих бездротових систем без взаємних перешкод в одному місці
- Вхідна напруга: 5 В постійного струму
- Ділянка робочої частоти: діапазон ISM 2,4 ГГц, ділянка частоти 126 каналів
- Максимальна потужність передачі: 20 дБм
- Приймач чутливість94 дБм
- Порт сигналу: порт RS485 або AURT серії CPU
Посібник користувача:
Ідентифікаційний код і колір світлодіода, що відповідає кореляції:
1: ЧЕРВОНИЙ
2: ЗЕЛЕНИЙ
3: ЧЕРВОНИЙ + ЗЕЛЕНИЙ дорівнює ЖОВТОМУ
4: СИНІЙ
5: ЧЕРВОНИЙ + СИНІЙ дорівнює ФІОЛЕТОВОМУ
6: ЗЕЛЕНИЙ + СИНІЙ дорівнює Блакитному
7: ЧЕРВОНИЙ + СІРИЙ + СИНІЙ дорівнює БІЛОМУ
Натисніть клавішу 1 раз, щоб вказати налаштування ідентифікатора, натисніть ще раз, щоб встановити IC, потім значення ідентифікатора додається 1 кожного разу, натискаючи.
Умови роботи:
- Світлодіод постійно горить: немає DMX або бездротового сигналу.
- Червоний світлодіод: передача.
- Зелений світлодіод: прийом
- Радіочастота ------ 2. 400-2. 525 G, всього 126 каналів, пошук автоматичний.
- Ідентифікаційний код ------- Груповий ідентифікаційний код "1-7", натисніть кнопку "ключ", щоб встановити, може працювати лише з тим самим ідентифікаційним кодом передавача та приймача.
Встановлення зв'язку:
- Увімкніть плату бездротового прийому та передачі DMX512.
- Натисніть кнопку «ключ», щоб установити однакове значення ідентифікатора для переданого та прийнятого радіо. Будь ласка, використовуйте різні значення ідентифікатора, якщо вам потрібна більше ніж 1 бездротова групова мережа одночасно в одному місці.
- Червоний світлодіод блимає, коли передавач передає дані DMX без перетвореної частотної ділянки, а потім приймач змінює передану частотну ділянку. Зелений світлодіод блимає, доки не буде отримано виправлене значення ідентифікатора, світлодіод блимає швидше, коли дані DMX швидші.
- Потім зв’язок було встановлено правильно.
Пакет включає:
1 x бездротові модулі друкованої плати DMX512, світлодіодний контролер, передавач, приймальна плата
