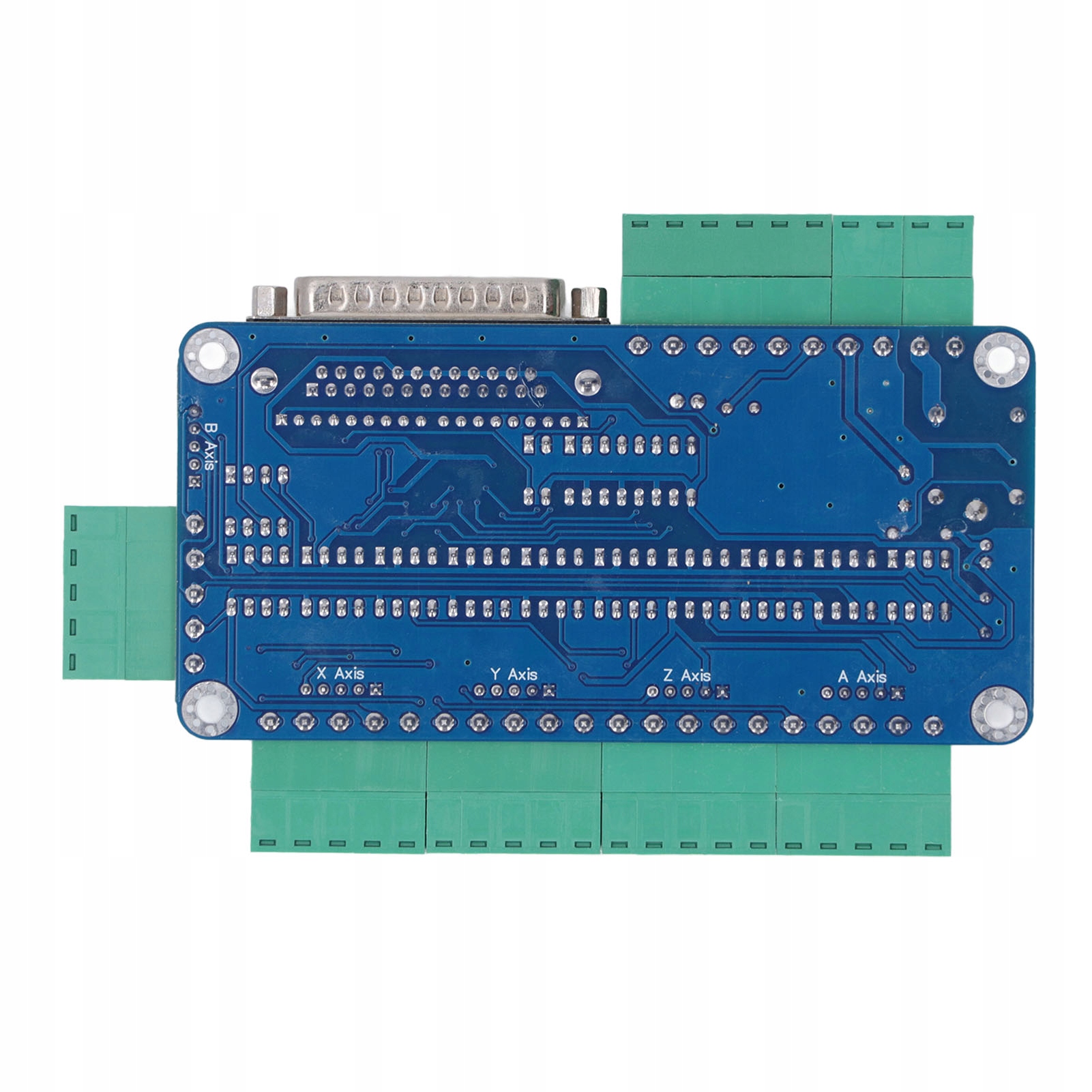

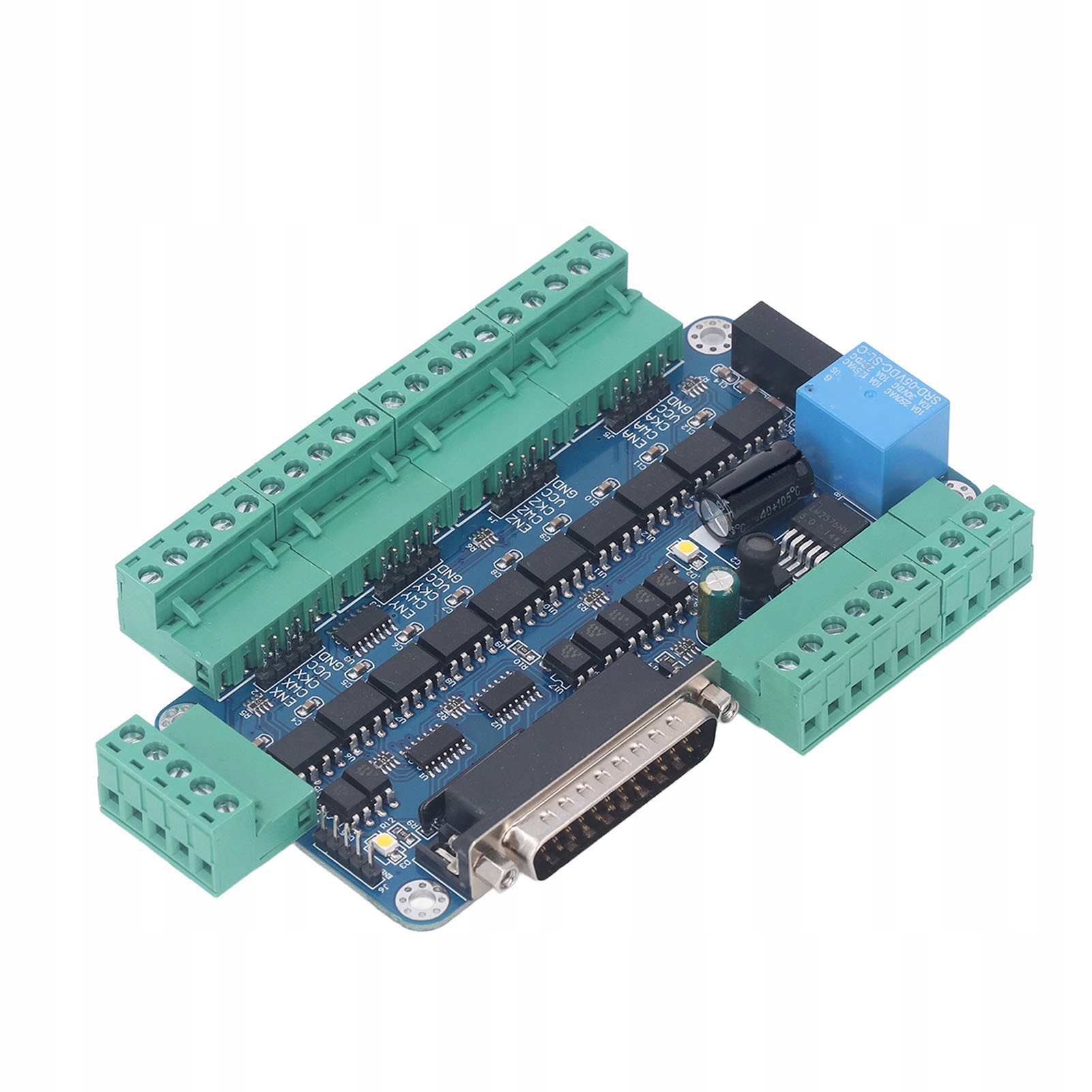

Плата драйвера крокового двигуна з ЧПУ 5-осьового розподілу керування для Mach3 12-60 В постійного струму

Технічні дані:

Тип елемента: плата драйвера крокового двигуна з ЧПУ Джерело живлення: 5 В USB

Швидкість передачі даних: максимум 10 Мбіт/с

Порт розширення: прибл. 2,54 мм / 0,1 дюйма

Напруга: 12-60 В

Розмір охолоджуючої панелі: приблизно 75 x 65 мм / 2,95 x 2,56 дюйма

p>

4 отвори для механічного позиціонування Розмір: прибл. 67 x 58 мм / 2,64 x 2,28 дюйма

Діаметр отвору для кріплення: приблизно 4 мм / 0,16 дюйма

Список пакетів:

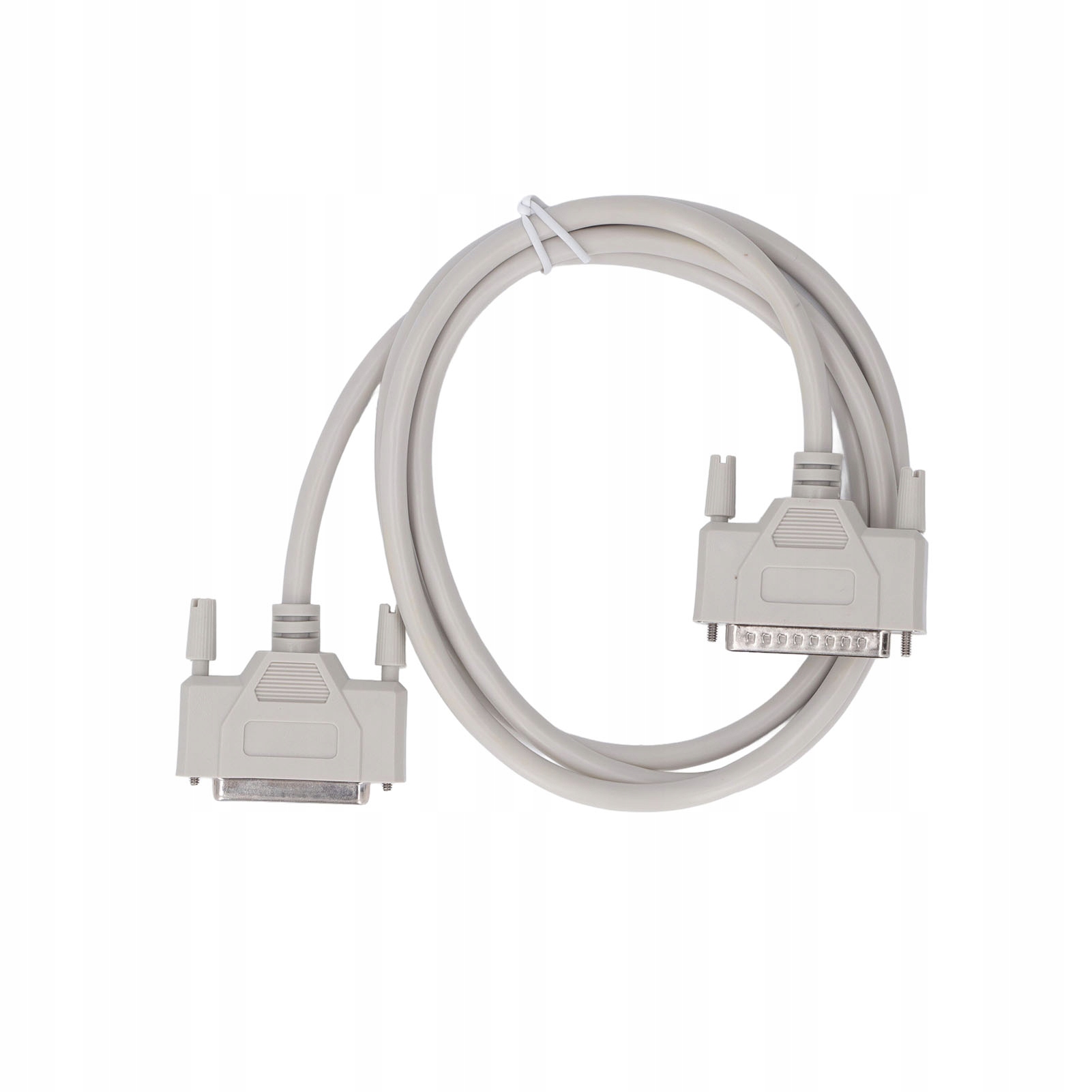

1 x плата контролера 1 x з’єднувальний кабель

Функції:

1, ВІДПОВІДНА МОДЕЛЬ: плата драйвера крокового двигуна повністю підтримує MACH3, KCAM4, EMC2, програмне забезпечення верхньої версії ПК підтримує керування паралельним портом, усі 12 вихідних контактів для передачі даних усіх паралельних портів можуть намалюйте, і ви зможете встановити 5 керованих драйверів крокового двигуна 2, ВХІД ТА КЕРУВАННЯ: клемна панель крокового двигуна з ЧПУ має 5 вхідних інтерфейсів, які дозволяють отримати доступ до кінцевого вимикача, аварійної зупинки та ножа скидання; 5 світлодіодів вхідного сигналу вказують на стан входу, всі 1-стороннє релейне керування 12A, нормально відкрите, нормально закрите, зручне підключення користувача 3. ДЖЕРЕЛО ЖИВЛЕННЯ ТА СИГНАЛ: для живлення плати керування ЧПК використовується джерело живлення 5 В USB або зовнішнє джерело живлення підведення для полегшення доступу до зовнішнього джерела живлення; Увімкніть посилення сигналу, фільтрацію та обробку покращення на зовнішніх драйверах. 4, ШВИДКІСТЬ ТА ІНТЕРФЕЙС. Компонентна плата з ЧПК підтримує формування імпульсів і спрямованих сигналів для підвищення ємності під навантаженням, а швидкість передачі даних становить до 10 Мбіт/с. Вихідний контактний роз’єм із інтерфейсом розширення може бути 2,54 мм 2,54 мм XH-Block 5-контактним роз’ємом, БЕЗПЕЧНИЙ РОЗПОДІЛ ТЕПЛА: плата керування ЧПК запобігає зворотній схемі, навіть якщо живлення випадково під’єднано, це не спалить чіп і безпечніше для використовувати. В основі використовується щільний редукторний радіатор, який сильно розсіює тепло і забезпечує стабільну роботу обладнання. 6, ІЗОЛЬОВАНИЙ ВХІД ОПТОПАРИ: вхідний сигнал плати керування використовує високошвидкісну ізоляцію оптрона, щоб гарантувати, що він не втрачає крок, а сигнал напрямку імпульсу приймає той самий рівень 6N137 подвійний високошвидкісний оптрон 7, ГНУЧКИЙ ТА ЗРУЧНИЙ: кроковий плата драйвера двигуна підтримує різні режими вибору половинного струму та половинного струму, більш гнучкі у використанні. Режим демпфування можна регулювати для забезпечення плавної роботи двигуна. Для зручності використання на диску є список методів налаштування. 8. УНІКАЛЬНІ ЗОВНІШНІ РОЗМІРИ: Розбірна панель охолоджувальної панелі з ЧПК має розміри 75 мм x 65 мм, чотири отвори для механічного позиціонування мають розміри 67 мм x 58 мм, а отвори для кріплення мають діаметр 4 мм
