Плата лінійного перетворення модуля напруги до ШІМ-передавача 0-5 В 0-10 В
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 99
Просматривая «Плата лінійного перетворення модуля напруги до ШІМ-передавача 0-5 В 0-10 В» данное изделие из «Плавающий» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Напруга до модуля передавача ШІМ Плата лінійного перетворення 0-5 В 0-10 В Джерело живлення для електричних панелей
Технічні дані:
Тип елемента: Напруга для модуля передавача ШІМ
Матеріал: PCB
Напруга живлення: 9-24 В
Діапазон вхідної напруги: 0,00–5,00 В / 0,00–10,00 В
Діапазон вихідної частоти сигналу: 1 кГц / 8 кГц
Діапазон робочого циклу вихідного сигналу: 0–100%
Режим входу: з’єднувальна коробка J1 на друкованій платі: відкритий ланцюг (0-5 В); коротке замикання (0-10 В), розрив за замовчуванням.
Режим виведення: поле підключення S1 на друкованій платі: розрив (1 кГц); коротке замикання (8 кГц), розімкнута ланцюг за замовчуванням
Режим приводу: привід з відкритим колектором NPN, максимальний струм 200МА, діапазон зовнішньої напруги 1-30В
Інтерфейс модуля:
24 В: позитивний порт джерела живлення (9 В-24 В)
G: Інтерфейс заземлення джерела живлення
IN: Інтерфейс вхідного позитивного сигналу
G: Вхід негативного сигналу порт
OUT: вихідний інтерфейс сигналу (1 кГц/8 кГц)
G: інтерфейс заземлення джерела живлення

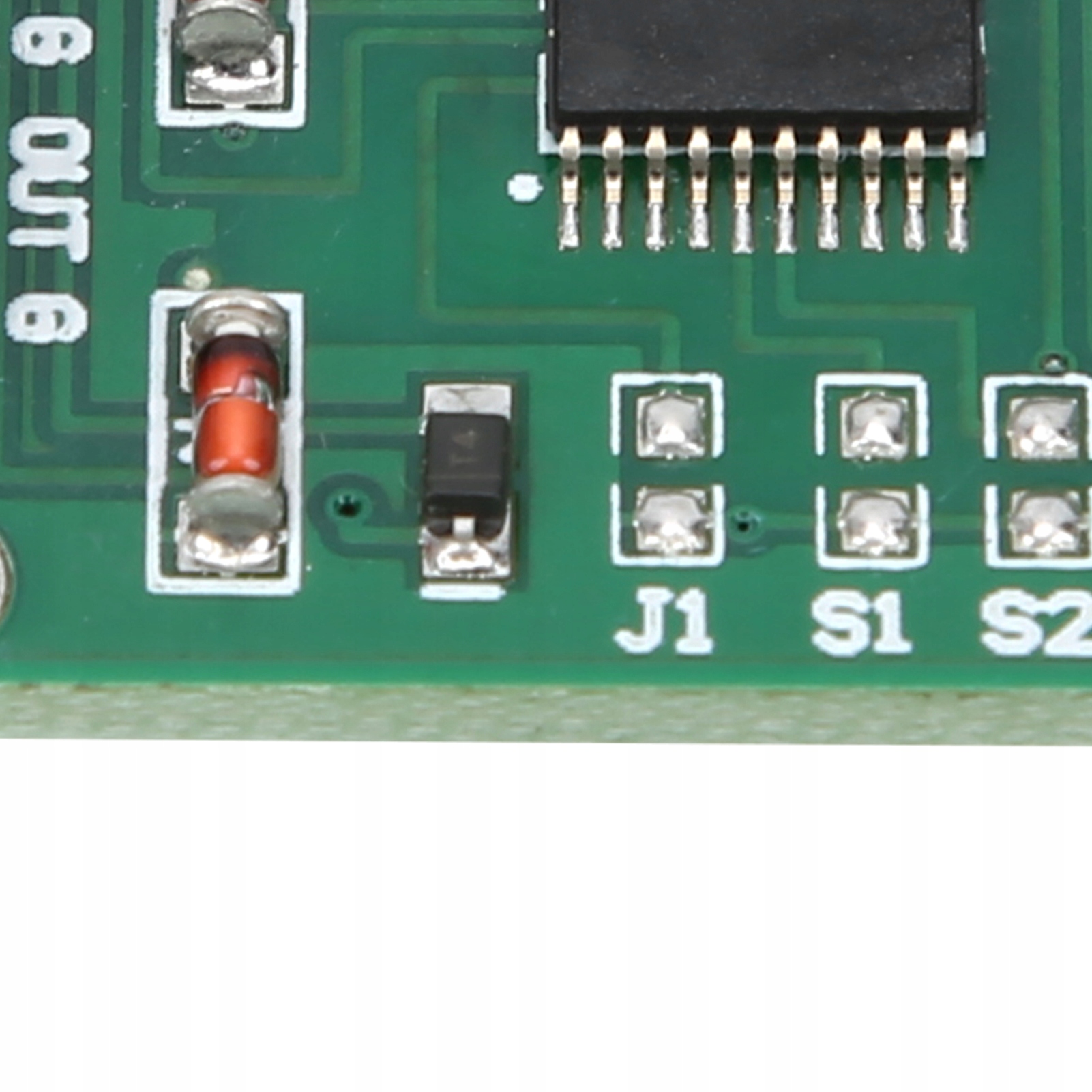

Вибір вхідної напруги: сполучна панель J1
Розімкнуте коло: вхідний імпульсний вихідний сигнал (0,00-5,00В), що відповідає 0-100% робочого циклу
Коротке замикання: вихідний імпульсний вхідний сигнал (0,00-10,00В), що відповідає 0-100 робочий цикл %
Вибір вихідної частоти: Pad S1
Розрив ланцюга: вихідний імпульсний сигнал 1 кГц
Коротке замикання: вихідний імпульсний сигнал 8 кГц
Список пакетів:
1 x модуль напруги для ШІМ
Функції:
1. Контакти зі сплаву срібла використовуються для кращої електропровідності та швидкої реакції. 2. Напругу 0
5 В/0
10 В можна перетворити на сигнал ШІМ із шпаруватістю 0

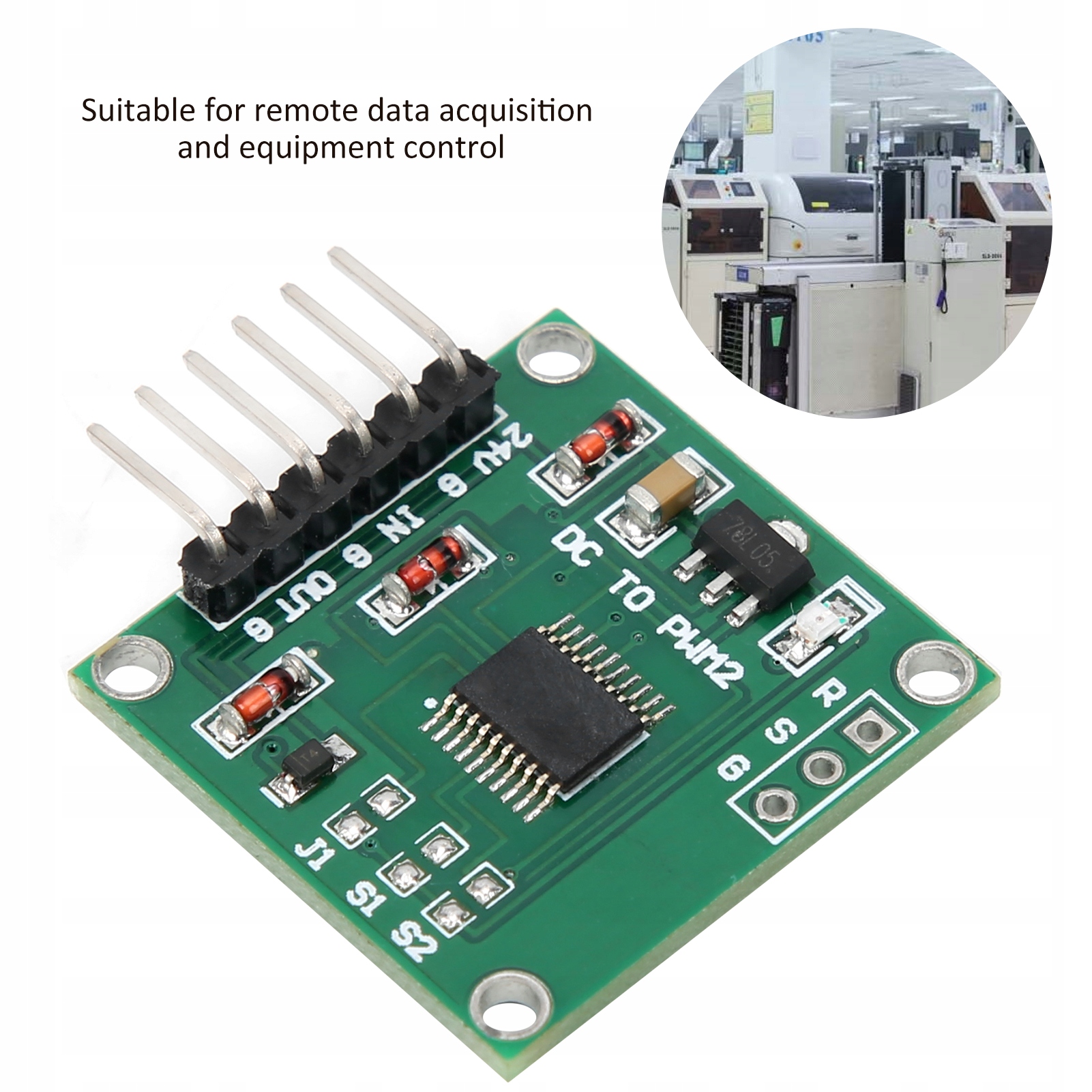

100%. 3. Діапазон частот вихідного сигналу становить 1 кГц/8 кГц, підходить для віддаленого збору даних і керування обладнанням. 4. Плата перетворення напруги в ШІМ, довговічна та міцна, зі стабільною продуктивністю. 5. Модуль передавача компактних розмірів, зручного монтажу та простого використання.
