Плата прототипу ESP32-WROOM-32U WiFi/Bluetooth

Прототип плати з модулем ESP-WROOM-32U

• Чіп ESP32-D0WD (D0WDQ5/D0WDQ6)
• Двоядерний 80–240 МГц
• Wi-Fi: 802.11 b/g/n (802.11n, макс. 150 Мбіт/с)
• Bluetooth v4.2 BR/EDR і BLE
• Введення/виведення: SD-карта, UART, SPI, SDIO, I2C, LED PWM, двигун PWM, I2S, IR, лічильник імпульсів, GPIO, ємнісний датчик дотику, ADC, DAC, TWAI® (сумісний із ISO11898-1 CAN Specification 2.0)
• Для плати потрібне джерело живлення 5 В, логіка працює в діапазоні 3,0–3,6 В
• Модуль, оснащений USB-конвертером
• Сумісний із NodeMCU/LUA/ARDUINO тощо.
• Система U має роз’єм для зовнішньої антени (можна придбати у нас в інших пропозиціях)

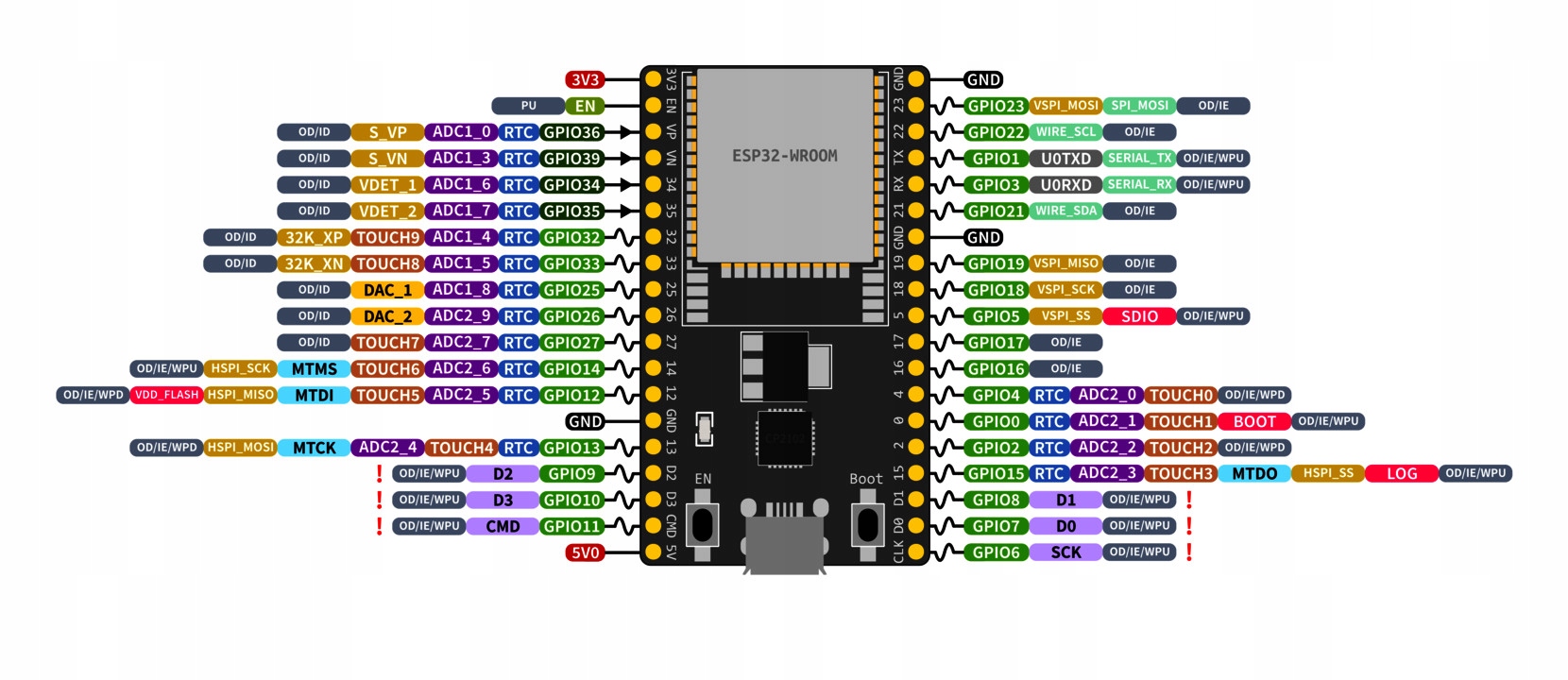

Пояснення до діаграми:

• WPU: Слабке підтягування (внутрішнє)
• WPD: Слабке підтягування (внутрішнє)
• IE: Увімкнення входу (після скидання)
• ID: Вимкнення входу (після скидання)
• OE: Увімкнення виходу (після скидання)
• OD: Вимкнення виходу (після скидання)
• GPIOx (чорний) – вхід тільки
• GPIOx (зелений) – вхід і вихід
• DAC_x – цифро-аналоговий перетворювач
• DEBUG – JTAG для налагодження
• FLASH – зовнішня флеш-пам’ять (SPI)
• ADCx_ch – аналого-цифровий перетворювач
• TOUCHx – вхідний канал сенсорного датчика
• ІНШЕ – інші пов’язані функції
• SERIAL - Послідовний для налагодження/програмування
• ARDUINO - Функції, пов'язані з Arduino
• STRAP - Функції контактів
• RTC - Область живлення RTC (VDD3P3_RTC)
• GND - Земля
• PWD - шини живлення (3V3 і 5V)
• ! - PIN-код, спільний із флеш-пам’яттю (не можна використовувати як звичайний GPIO)

Мікроконтролери Espressif сімейства ESP32 є одними з найпопулярніших рішень для проектів Інтернету речей, робототехніки та автоматизації.

Дуже широкий діапазон входів і виходів, підтримка WiFi та інших методів зв’язку, а також відносно висока обчислювальна потужність роблять ESP часто найбільш універсальним рішенням.

• Легко адаптувати завдяки широкій базі даних бібліотек
• Величезна база даних навчальних посібників, доступних в Інтернеті
• Часто використовується в професійних рішеннях для виробництва
• Популярне та перевірене рішення

Мікроконтролери ESP можна програмувати в багатьох середовищах IDE, зокрема:

• Arduino PlatformIO
• ESP-IDF
• NodeMCU

Сумісні платформи IDE працюють на:

• Windows
• MacOS
• Linux

Електронні модулі можуть бути виготовлені з використанням компонентів від різних постачальників, що може призвести до незначних відмінностей зовнішнього вигляду. Розташування елементів на друкованій платі, кольори або деталі конструкції можуть відрізнятися від зображених на фотографіях, зберігаючи ті самі технічні параметри та функціональність.

Прототипна плата WiFi/Bluetooth ESP32-WROOM-32U — це повноцінний продукт, призначений не тільки для професіоналів. Наша пропозиція в основному включає електронні модулі та компоненти. Для їх належного використання потрібні базові знання електроніки, а часто й навички програмування.

Інформація: фрази, які використовуються в назвах і описах пропозицій, як-от Arduino, Arduino IDE, UNO, UNO R3, MEGA, LEONARDO, NANO, NANO V3, ESP, ESP-IDF, ESP home, NodeMCU, STM32, Cube та інші, стосуються лише сумісності запропонованих модулів і драйверів із певним програмуванням середовища та стандарти розмірів.

Пропоновані продукти не походять від Arduino. Це модулі незалежних виробників, здебільшого сумісні з платформою Arduino IDE, механічно сумісні з популярними системами цього бренду. Відповідно до інформації, що міститься в розділі «Торговельні марки» на офіційному веб-сайті Arduino, використання власних імен у наших описах є лише для інформаційних цілей — у контексті сумісності чи можливості використання певного модуля з продуктами Arduino або з певним середовищем програмування — і не є порушенням прав на торговельні марки.

Увага!Неналежне використання може становити небезпеку для здоров'я. Перед підключенням пристрою рекомендується уважно ознайомитися з технічною документацією електронних систем, на яких базується модуль (документація доступна на сайтах виробників систем). Для деяких модулів детальна технічна документація може бути доступна в Інтернеті – у вигляді посібників, схем, прикладів використання або описів виробника.

Увага!: рівень запасів між платформою Allegro та нашим центральним складом синхронізується циклічно, що може спричинити невеликі затримки в оновленні доступності. Через паралельні продажі на кількох платформах може статися, що система приймає більшу кількість замовлень, ніж поточний рівень запасів. У таких випадках ми обробляємо замовлення в тому порядку, в якому вони були розміщені, і повідомляємо їх про очікувану дату наступної доставки.

• EAN: 5905771360610
• НАЗВА: прототип плати WiFi/Bluetooth ESP32-WROOM-32U
