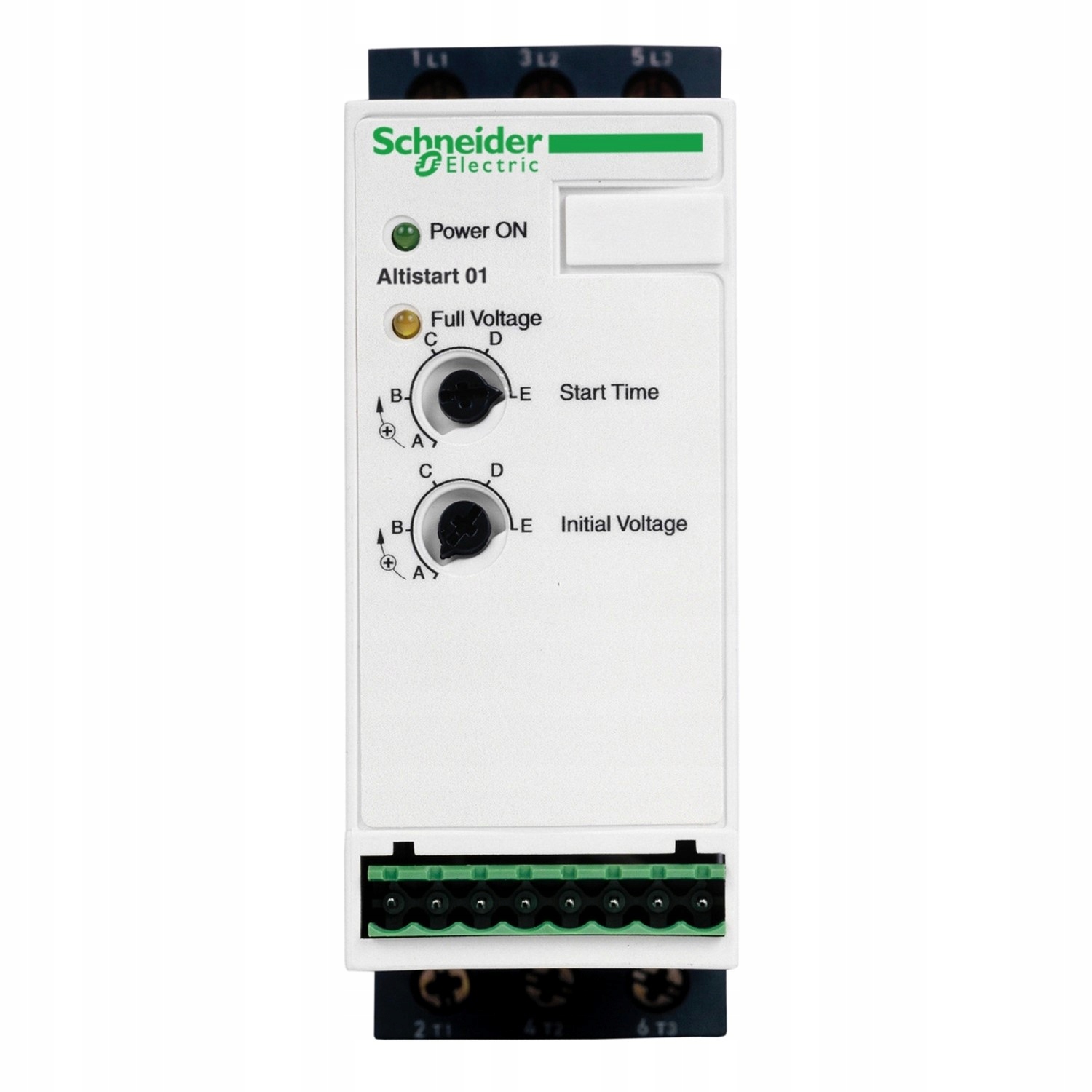

Система плавного пуску ATS01, 3 фази 110/480 В змінного струму 50/60 Гц 4 кВт 9 А IP20 Schneider ATS01N109FT

Цей пристрій плавного пуску Altistart 01 монтується на DIN-рейку та може живити одно- чи трифазні асинхронні двигуни з номінальним струмом до 9 А. Altistart 01 можна використовувати для двигунів потужністю до 4 кВт або 5 к.с. для 3-фазних (від 110 В до 480 В змінного струму) і до 1,1 кВт для однофазних (від 110 В до 230 В змінного струму). Його ширина становить 45 мм, що робить його одним із найменших пристроїв плавного пуску на ринку, і його можна встановити практично будь-де. Він має вбудований байпас, який знижує шум і зменшує тепловиділення. Проста конфігурація лише з 2 налаштуваннями: налаштовувати можуть не спеціалісти. Забезпечує плавний пуск машин, уникаючи механічних навантажень і подовжуючи термін їх служби.

Технічні характеристики

• Асортимент: Altistart 01
• Тип продукту або компонента: Пристрій плавного пуску
• Призначення пристрою: Асинхронні двигуни
• Застосування продукту: Компактні машини
• Коротка назва пристрою: ATS01
• Кількість фаз в мережі: 1 фаза
• Номінальна потужність напруги живлення [Us]: 110...480 В (-10...10%)
• Потужність двигуна в кВт: 4 кВт (3 фази в 400 В), 1,5 кВт (3 фази в 230 В), 1,1 кВт (1 фаза в 230 В)
• Потужність двигуна в к.с.: 1 к.с. (3 фази в 210 В), 2 к.с. (3 фази в 230 В), 5 к.с. (3 фази при 460 В)
• Параметри пускача IcL: 9 A
• Категорія використання: AC-53B відповідно до EN/IEC 60947-4-2
• Струмове навантаження: 45 A при номінальному навантаженні
• Тип запуску: Початкова напруга з змінним настроєм
• Втрата потужності у ватах (Вт): 1 Вт (при повному навантаженні в кінці та на початку), 46 Вт (у перехідному стані)
• Версія пристрою: З радіатором
• Доступна функція: Вбудований шунт
• Обмеження вихідної напруги: 99…528 В
• Частота живлення: 50...60 Гц (-5...5%)
• Частота мережі: 47,5...63 Гц
• Вихідна напруга: <= напруга живлення
• Напруга керування [Uc]: 110 В змінного струму +/- 10 % (35 мА), 24 В змінного струму/постійного струму +/- 10 % (30 мА), 240 В змінного струму +/- 10 % (80 мА)
• Час запуску: 1 с / 100, 5 с / 20, Регулюється від 1 до 5 с
• Момент затягування: 30...80% пускового моменту двигуна, підключеного безпосередньо до лінії живлення.
• Дискретний вихідний струм: 2 A DC-13, 3 A AC-15
• Момент затягування: 0,5 Н·м, 1,9…2,5 Н·м
• Електричні з'єднання (ланцюг живлення): 4 мм гвинтова клема - жорстка 1 (1...10 мм² AWG 8); 4 мм гвинтова клема - жорстка 2 (1...6 мм² AWG 10); 4 мм гвинтова клема - гнучка без кабельного наконечника 1 (1,5...10 мм² AWG 8); 4 мм гвинтова клема - гнучка з кабельним наконечником 2 (1...6 мм² AWG 10); 4 мм гвинтова клема - гнучка без кабельного наконечника 2 (1,5...6 мм² AWG 10)
• Електричні з'єднання (схема керування): гвинтові з'єднання - жорсткі без кабельного наконечника 1 (0,5...2,5 мм² AWG 14); Гвинтові з'єднання - жорсткі 2 (0,5...1 мм² AWG 17); Гвинтові з'єднання - гнучкі з кабельним наконечником 1 (0,5...1,5 мм² AWG 16); Гвинтові з'єднання - гнучкі без кабельного наконечника 1 (0,5...2,5 мм² AWG 14); Гвинтові з’єднання – гнучкі без кабельного наконечника 2 (0,5...1,5 мм² AWG 16)
• Маркування: CE
• Робоче положення: вертикальне +/- 10 градусів
• Розміри (В x Ш x Г): 124 мм x 45 мм x 131 мм
• Вага виробу: 0,28 кг
• Сумісність код: ATS01N1
• Діапазон потужності двигуна AC-3: 1,1…2 кВт (200…240 В 1 фаза), 2,2…3 кВт (200…240 В 3 фаза), 4…6 кВт (380…440 В 3 фаза)
• Тип системи запуску двигуна: Система плавного запуску системи
• Електромагнітна сумісність: провідність і випромінювання рівень викидів B (CISPR 11, IEC 60947-4-2); Форми хвиль затухаючих коливань рівень 3 (IEC 61000-4-12); Рівень електростатичного розряду 3 (IEC 61000-4-2); ЕМС рівень стійкості 3 (EN 50082-1); Рівень опору ЕМС B (EN 50082-2); Рівень гармонік 3 (IEC 1000-3-2, IEC 1000-3-4); Стійкість до кондуктивних перешкод від радіополів, рівень 3 (IEC 61000-4-6); Стійкість до електричних перехідних процесів рівня 4 (IEC 61000-4-4); Стійкість до радіоперешкод рівня 3 (IEC 61000-4-3); Короткочасні перебої в живленні та коливання напруги (IEC 61000-4-11); Рівень імпульсу напруги/струму 3 (IEC 61000-4-5)
• Стандарти: EN/IEC 6094
