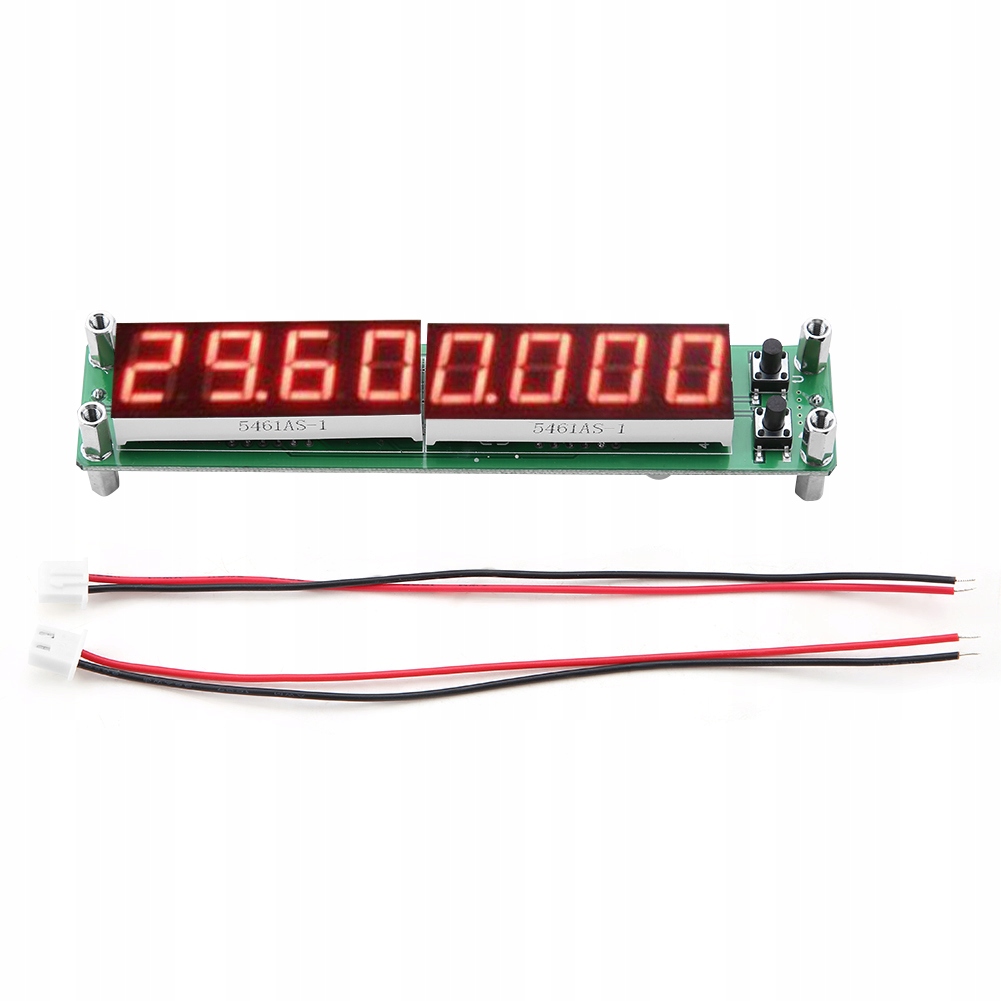

PLJ8LEDH Модуль вимірювача частоти радіочастотного сигналу

Функція: 1. З частотоміром PIC16F648A від Microchip, 2,4 ГГц. 2. Використання кварцевого генератора, керованого напругою, з температурною компенсацією (2,5 ppm VC-TCXO). 3. Унікальний контроль воріт і точний алгоритм синхронізації (безчасове переривання). 4. Час шлюзу (оновлення дисплея) 0,01 секунди/0,1 секунди/1,0 секунди, значення частоти відображення в реальному часі. 5. Односторонній дизайн входу, триканальне вимірювання частоти (низький канал / високий канал / автоматичний канал).

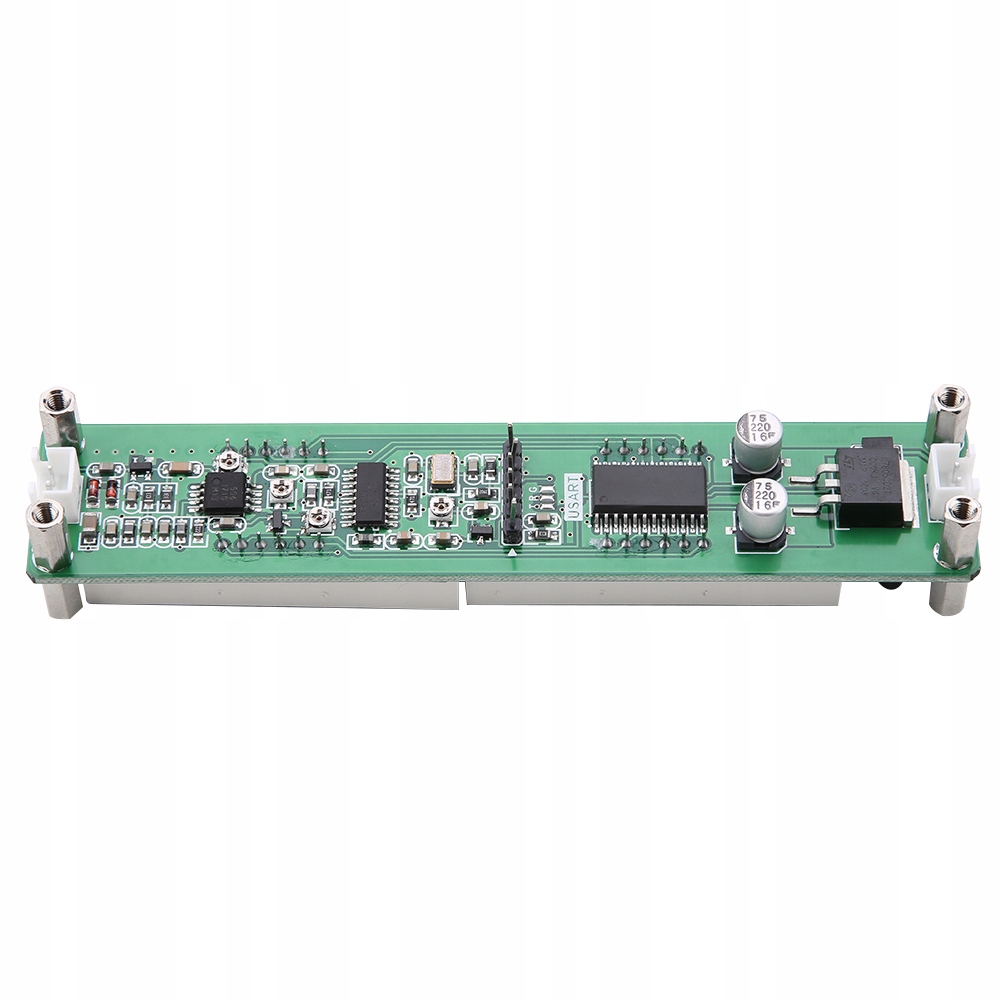

Специфікація: PLJ-8LED — це економічний елемент відображення частоти 8-бітного цифрового лампового дисплея. Він в основному використовується для відображення значення частоти трансивера та іншого обладнання, а також може використовуватися для звичайного вимірювання частоти. Цей компонент має характеристики компактності та делікатності, надійної роботи, гарного візуального ефекту та низької вартості. Характеристики: з частотоміром PIC16F648A 2,4 ГГц від Microchip. Використання кварцевого генератора з температурною компенсацією, керованого напругою (2,5 ppm VC-TCXO). Унікальний контроль воріт і точний алгоритм синхронізації (безчасове переривання). Час стробування (оновлення дисплея) 0,01 секунди / 0,1 секунди / 1,0 секунди, значення частоти відображення в реальному часі. Односторонній дизайн входу, триканальне вимірювання частоти (низький канал / високий канал / автоматичний канал). Двочастотний дизайн, значення та режим IF/down можна встановити окремо. Використовуючи вісім цифрових дисплеїв високої яскравості 0,56 дюйма, вісім регульованих яскравостей. Схема проста та розумна структура, двокнопкове керування, проста робота. Налаштування зберігаються автоматично, починайте підключення безпосередньо. Специфікація: Модель: PLJ-8LED-H Тип: шрифт червоного підсвічування, шрифт синього підсвічування (опціонально) 1. Час стробування: 0,01 с 0,10 с 1,0 с 2. Канали вимірювання (канали мають низький імпеданс): низький канал Діапазон вимірювання: 0,1 МГц ~ 60 МГц Точність: ± 100 Гц (час гейту 0,01 с) ± 10 Гц (гейт 0,1 с) ± 1 Гц (1,0 с при гейті) Низька чутливість каналу: 0,1 МГц ~ 10 МГц: краще, ніж 60 мVPP 10 МГц ~ 60 МГц: краще, ніж 60 мVPP 60 МГц ~ 75 МГц: Неперевірений високий канал (поділено на 64) Діапазон вимірювань: 20 МГц ~ 2,4 ГГц Точність: ± 6400 Гц (0,01 сек. час стробування) ± 640 Гц (0,1 с гейт час) ± 64 Гц (1,0 1 с гейт час) Висока чутливість каналу: 20 МГц ~ 30 МГц: краще ніж 100 мВПП 30 МГц ~ 60 МГц: краще ніж 50 мВПП 60 МГц ~ 2,4 ГГц: не тестувалося Автоматичний канал Автоматично вибирається відповідно до високочастотного або низькочастотного каналу вхідного сигналу, ідентифікуючи частота 60 МГц. Наприклад, коли амплітуда вхідного сигналу перевищує дефіцит 60 МГц, канал високої частоти не може бути автоматично обраний, канал має вручну вибрати вимірювання високої частоти. 3, налаштування ПЧ. Незалежний подвійний дизайн ПЧ, регулюйте мінімальний крок частоти 100 Гц, частотний діапазон 0 ~ 99,9999 МГц, можна налаштувати для збільшення або зменшення режиму частоти ПЧ. 4. Еталонна частота. Використання 5032 корпусу 13 000 МГц кварцевого генератора з нагріванням, керованого напругою (VC-TCXO), стабільність частоти ±2,5 ppm. 5. Робоча напруга вхідного постійного струму: 9 В ~ 15 В пост. 2) червоний світлодіод; 3) вісім яскравостей) 7. Вісім світлодіодних дисплеїв, найвищий дисплей має вісім цифр. 8. Яскравість восьми світлодіодів регулюється, на заводі встановлено максимальну яскравість. 9. Фізичні розміри, довжина x ширина x висота: 125,5 мм x 25,5 мм x 21,5 мм 10. Якість компонентів 46 г (NW) 11. Вбудований інтерфейс 12.DC IN (інтерфейс живлення): гніздо HX2 54-2P 13 .RF IN (вхід сигналу): гніздо HX2.54-2P 14.ICSP (інтерфейс програмування): контакт 2.54-6P 15. Вага: приблизно 47 г / 1,7 унції Список пакетів: 1 лічильник частоти 2 кабелю
