ПОДВІЙНИЙ АВТОМАТИЧНИЙ 4P ВИМИКАЧ ЖИВЛЕННЯ

1️⃣ Використання срібних контактів може значно покращити провідність і термін служби продукту

2️⃣ Вбудований нормально відкритий вихідний порт сигналу очікування, який можна підключити до світлового індикатора, що полегшує роботу спостерігати за межами шафи

3️⃣ Використання високоякісного вогнезахисного пластику, хороша ізоляція, стійкість до високих температур, захист від старіння, безпека та надійність

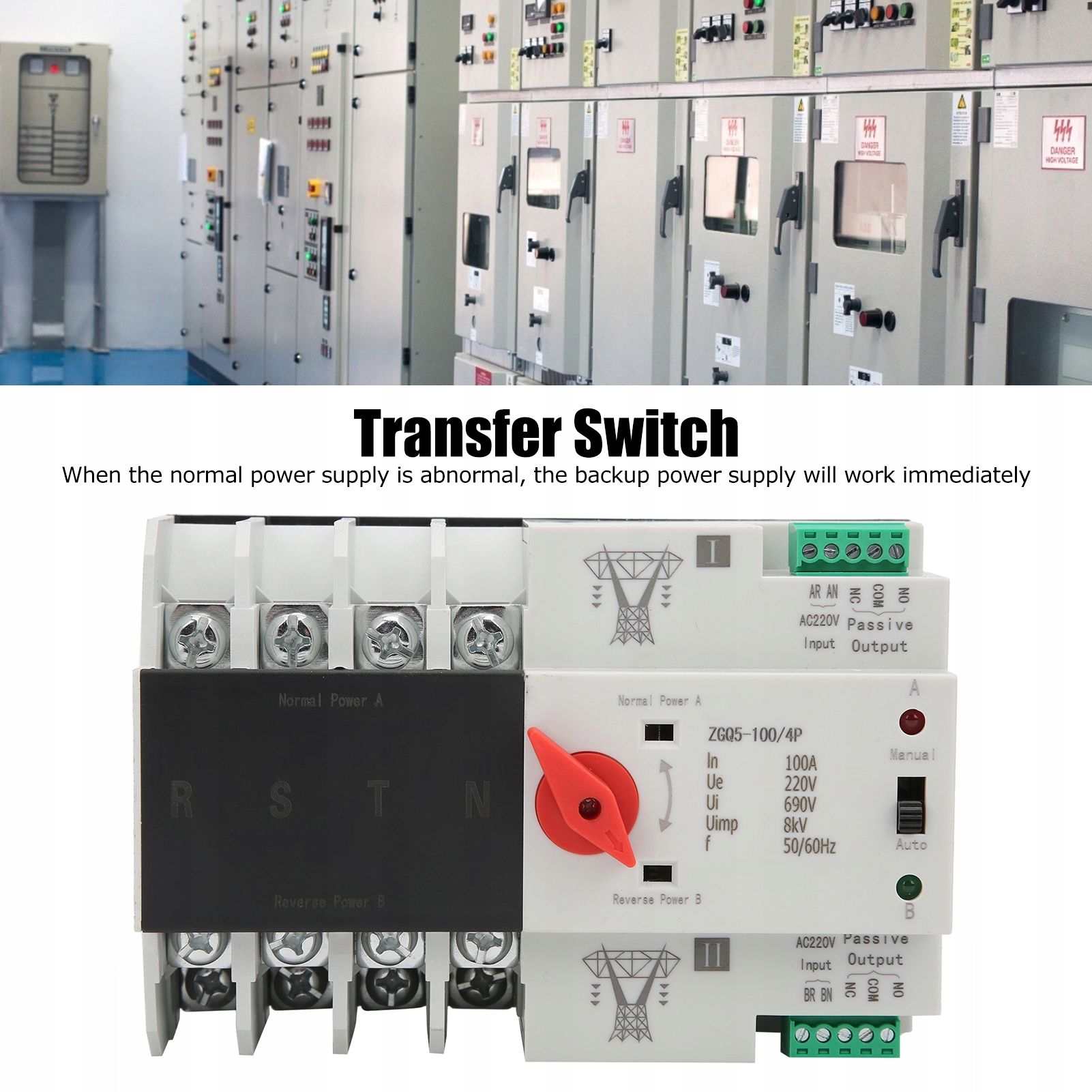

4️⃣ У разі несправності нормального джерела живлення , резервне джерело живлення запрацює негайно, щоб забезпечити безперервність, надійність і безпеку джерела живлення.

5️⃣ Підходить для перемикання на резервне живлення у разі відключення електроенергії та перемикання на основне живлення під час увімкнення.

Специфікація:

Тип елемента: автоматичний перемикач подвійного живлення

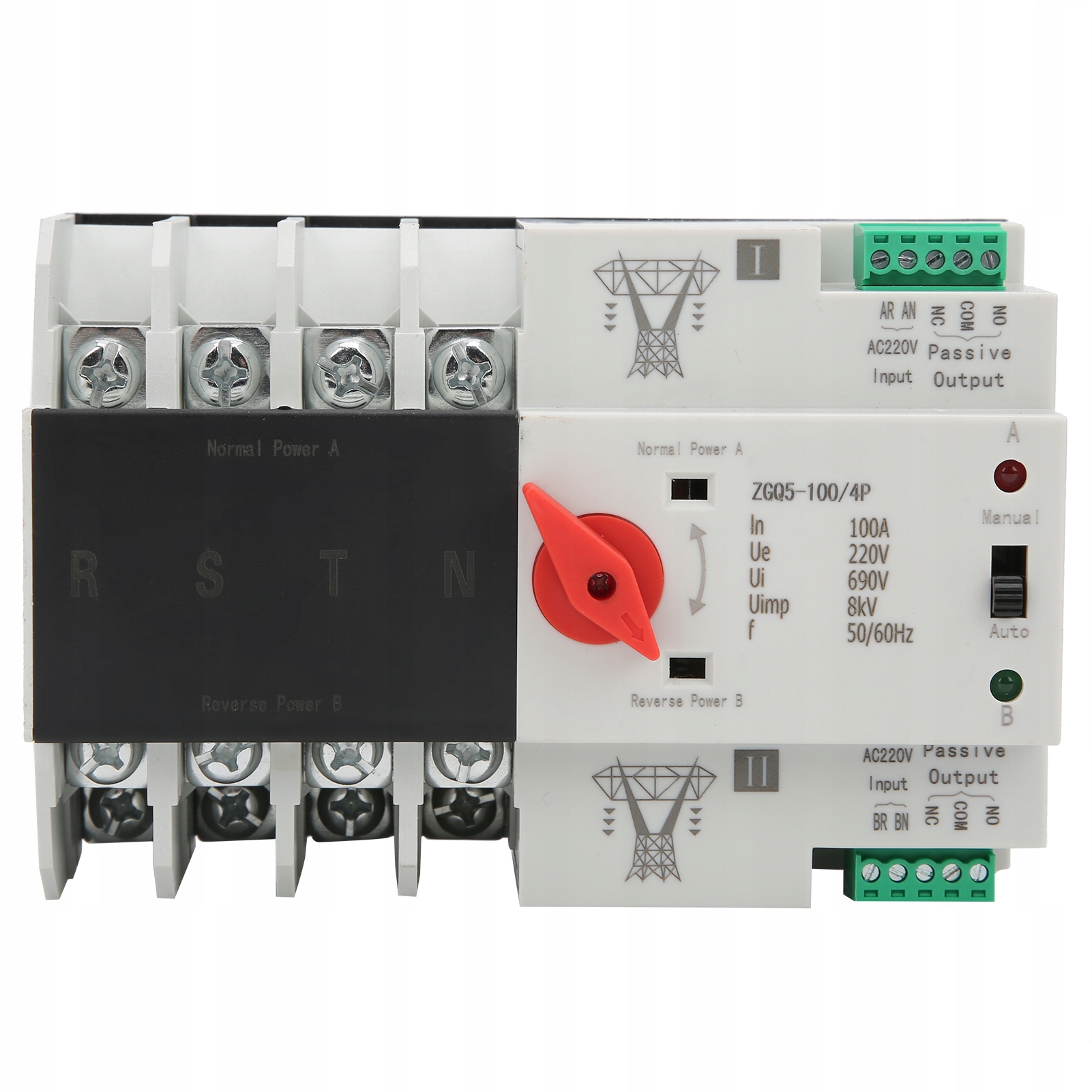

Модель: ZGQ5-100/4P

Матеріал: пластик

Призначення: Перемикання на резервне живлення у разі збою живлення та перемикання на основне живлення у разі ввімкнення живлення

Робоча частота: 50-60 Гц

Номінальний струм: 100A

Номінальна напруга: AC110-230V

Робоча напруга: AC220V

Режим роботи: автоматичний і ручний

ATS: рівень CB

Час перетворення: ≤0,05 (S)

Кількість полюсів: 4P

Як використовувати:

1. Розмістіть автоматичний вимикач подвійного джерела живлення на платформі для налагодження та підключіть відповідну лінію живлення відповідно до правильної послідовності фаз. Фазова лінія та нульова лінія з’єднані на місці, неправильне підключення неприпустимо.

3. Під час налагодження триполюсного вимикача загальний і запасний нульовий дроти слід підключити до нейтральної клеми (LV і RN) відповідно.

3. Встановіть автоматичний подвійний перемикач живлення в режим самообертання та самовідновлення. Якщо напруга обох джерел живлення нормальна, перемикач має бути встановлено в положення загального джерела живлення, а загальне джерело живлення закрито.

4. Встановіть загальне джерело живлення NA, NB, NC, NN на будь-яку втрату фази, подвійне джерело живлення має бути автоматично перетворено на резервне джерело живлення, якщо загальне джерело живлення повернеться до нормального стану, його слід перетворити назад на загальне джерело живлення .

5. Відрегулюйте напругу будь-якої фази загального джерела живлення до вказаного значення мінімальної напруги, і подвійний блок живлення повинен автоматично перейти в режим очікування. Після відновлення нормального живлення перемикач має повернутися до нормального живлення.

Список пакетів:

• 1 x автоматичний перемикач подвійного живлення
• 1 x посібник користувача
