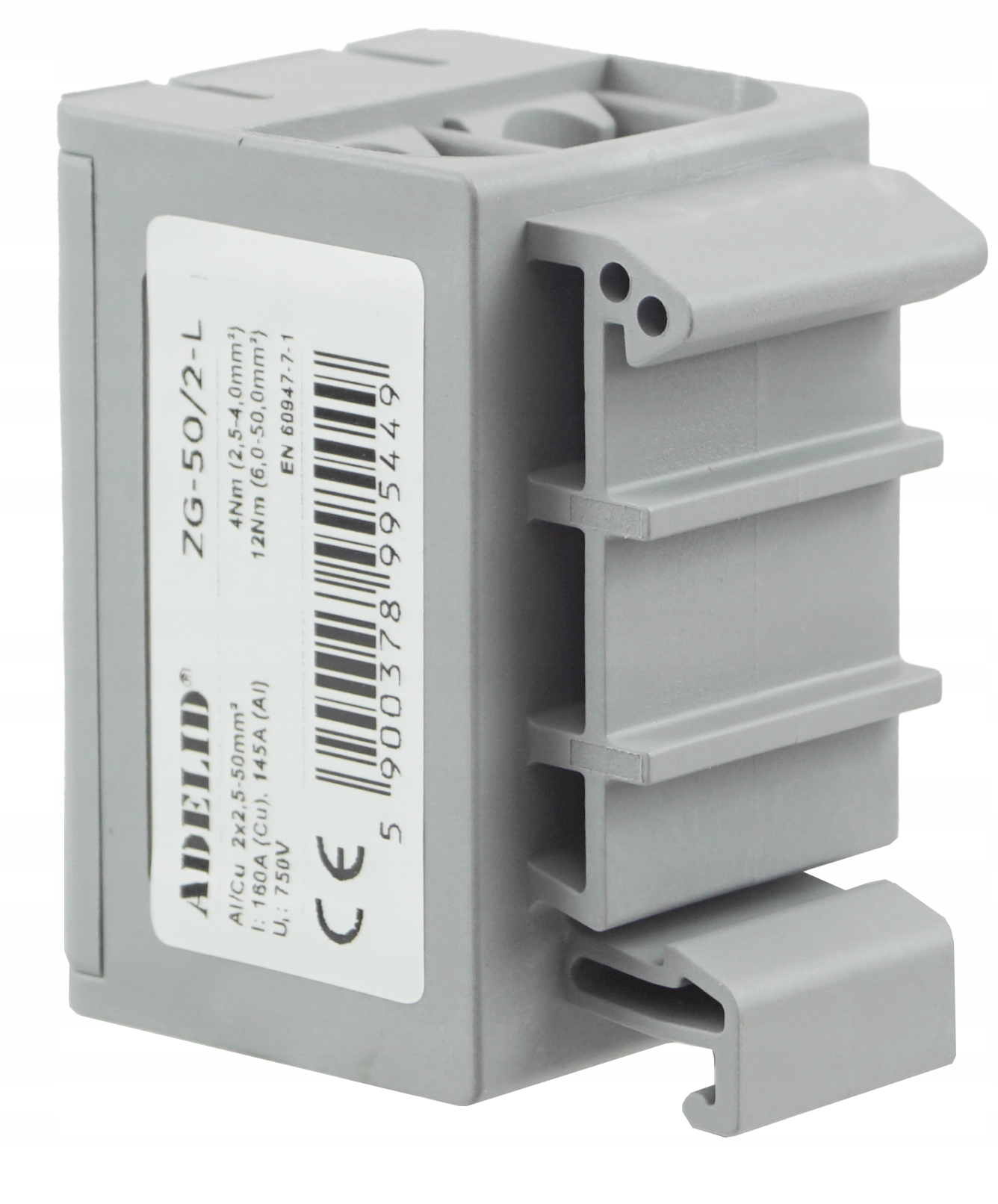

КОМПАКТНИЙ З’ЄДНАННЯ НА РЕЙКУ СІРИЙ 4X 2,5-50 мм2

ІНДЕКС: ZG-50/2-L

Універсальна клемна колодка ZG, 1-полюсна, з чотирма отворами, для проводів перетином від 2,5 до 50 мм2.

• Сірий різьбовий з'єднувач для шини, призначений для монтажу на стандартну 35-мм DIN-рейку.
• Як і інші з'єднувачі цього типу, використовується для з'єднання мідних та алюмінієвих проводівза умовами електричних і механічних властивості.
• Можна використовувати як для дроту, так і для мотузок із зазначеним поперечним перерізом.

✅ Технічні дані:

• Поперечний переріз Al/Cu: від 2,5 до 50 мм2
• Номінальна напруга: 750 В
• Номінальний струм Cu 160A, Al 145A
• Момент затягування: 4 Нм (2,5-4 мм2), 12 Нм (6-50 мм2)
• Поперечний переріз підключеного багатожильного провідника без наконечника: 2,5 ... 50 мм²
• Поперечний переріз підключеного багатожильного провідника з наконечником: 2,5 ... 50 мм²
• Матеріал затискача - алюмінієвий сплав
• Монтаж: на TH35(DIN) рейку або безпосередньо на монтажну пластину
• Ізоляція класу горючості матеріалу елемент Відповідає UL94: V0
• Колір: Сірий
• Матеріал ізоляційного елемента: Термопластик
• Тип електричного з'єднання 1: Гвинтове з'єднання
• Положення з'єднання: бокове
• Кількість рівнів: 2
• Кількість клем на рівень: 2
• Спосіб монтажу: Монтажна рейка DIN TH-35 мм
• Діапазон робочих температур: 80 ... 80 °C

✅ Збірка

• Прес: шестигранний гвинт.

✅ Розміри роз’єму:

• Ш: 29,8 мм
• В: 43 мм
• Д: 49 мм

✅ Додаткова інформація:

• 1. Установчий гвинт з шестигранним шестигранником, що забезпечує легке та довговічне кріплення кабелю.
• 2. Широкий діапазон перерізів і можливість підключення багатьох проводів до однієї клеми роз'єму ZG.
• 3. Монтаж на стрічку DIN TH35 або безпосередньо на монтажну пластину, за допомогою гвинтів.
• 4. Компактний корпус невеликих розмірів. Роз'єм з моноблока. МАТЕРІАЛ PA66.
• 5. Інформація про електротехнічні параметри вигравірувана на корпусі.
