БАГАТОФУНКЦІОНАЛЬНИЙ ОПТИЧНИЙ КАБЕЛЬНИЙ ТРАСЕР NF-8508

Волоконно-оптичний тестер Noyafa NF-8508 LAN POE OPM VFL

ЕЛЕКТРОННА НОЯФА

Noyafa NF-8508 with visual fault locator, OPM, cable finder, wire map, length measurement, PoE testing, flash port for fast pair locator

Найважливіші функції:

• Optical power meter and visual fault locator - Can measure 7 standard wavelengths, 850/1300/1310/1490/1550/1625/1650, Test range -70dBm ~ +10dBm, 10mw Red light source.
• Anti-jamming receiver - You can quickly and accurately locate the target wire in the wiring harness with the receiver's anti-jamming probes, NCV and adjustable sensitivity. Світлодіодні ліхтарі ідеально підходять для темних робочих середовищ.
• Виявлення прихованих кабелів. Налаштуйте чутливість приймача, щоб знаходити кабелі глибоко в землі, стелі чи стіні.
• Тестування кабелю локальної мережі. Перевірка на наявність короткого замикання, обриву ланцюга та перехресних збоїв у локальній мережі.
• Випробування довжини – вимірює довжину кабелів CAT5/CAT6 до 200 м, можна вимірювати в метрах, ярдах або футах.
• PoE Test - Can test standard PoE device information such as PoE voltage, power supply polarity, power mode, as well as PSE type (af or standard)
• Port Flashing - Determine the correct connection port by observing the same blinking rate on the switch/router port to which the target cable is connected
• Data visualization - The new generation of cable testers and locators has a high resolution screen that displays all parameters and functions visually. Більш компактний і потужний, ніж його попередник
• QC Test - Перевіряє якість опресування кристалічних головок.
• Battery life is longer - Set the backlight off time and auto power off time, and charge the built-in lithium battery via the universal Type-C cable.
• Сертифікація – проходить тести на відповідність RoHS, FCC і CE, а Noyafa має сертифікат ISO 9001.

ТЕСТИ НА БЕЗПЕРЕРВНІСТЬ

Перевірте безперервність мережевого кабелю, коротке замикання, розрив, перехрещення

CABLE SCAN

Кабель UTP/STP Quick Trace

Широко використовується в інженерних кабелях, обслуговуванні кімнат з обладнанням, модернізації обладнання та інших сценаріях.

Цифровий/аналоговий режим

Під’єднайте тестований кабель до порту «SCAN» передавача, введіть «SCAN» у головному меню та натисніть OK, щоб вибрати бажаний режим сканування.

PORT FLASH

Швидко й точно знайдіть цільовий кабельний порт, щоб підвищити ефективність роботи.

Якщо є порт, частота блимання якого дорівнює порту "Length/Flash" на передавачі, частота становить приблизно 3 секунди, також інші порти блимають швидше, ви можете легко визначити, що це ваш цільовий порт.

Під’єднайте кабель до порту «Length/Flash» на передавачі, а потім виберіть функцію «Flash» у головному меню, щоб почати тестування. Порт на маршрутизаторі (або комутаторі) та індикатор "Length/Flash" на порту почнуть блимати.

ВИМІРЮВАННЯ ДОВЖИНИ

Диапазон кабелю від 2,5 м до 200 м

Нагадує вам виміряти довжину кабелю

• Мережевий кабель, який тестується, має бути відключений від джерела живлення.
• Від'єднайте інший кінець кабелю без пульта дистанційного керування.
• Діапазон має становити 2,5 ~ 200 м, інакше відображатиметься 0 метрів.

POE TEST

Швидка ідентифікація пристрою PoE

Можна перевірити стандартну інформацію про пристрій PoE, як-от напруга POE, полярність джерела живлення, режим живлення та тип PSE (стандарт).

TESTING CONTROL

Переконайтеся, що кристалічна головка кабелю становить прибл.

Ви також можете перевірити лише кришталеву головку одним кінцем.

Тестування Crystal Head

Результат буде оновлено автоматично.

√ означає, що кабель у порядку,

X означає, що кабель не працює належним чином.

ОПТИЧНИЙ ВИМІРЮВАЧ ПОТУЖНОСТІ

Автоматична ідентифікація частоти 6-хвильового оптичного волокна, високоточне тестування

VFL FUNCTION

Швидке блимання, повільне блимання та світло 10 мВт, висока точність

NCV FUNCTION

Уникайте небезпек, спричинених сильною течією під час будівництва.

LED LIGHTING

Це може вирішити проблему темної роботи

Літій-полімерний акумулятор 3,7 В

Літій-полімерний акумулятор 1500 мАг

Технічні характеристики продукту

• CONT:порт Wirema: RJ45
• CONT:MAX Діапазон: 300 м
• CONT: STP/NTP:√
• CONT: Цифровий та аналоговий режими:√
• Сканування: Частота: 455 кГц
• Flash-порт: Повний дуплекс/напівдуплекс: автоматична ідентифікація
• Flash-порт: Auto-Nego/Non-Auto-Nego:Auto Ідентифікація
• Flash-порт: 10 м / 100 м / 1000 м: автоматична ідентифікація
• Довжина: ≤20M+/-1,6M, 20M~100M+/-2,4M, ≥100M+/-3,2M
• PoE: стандартний/спеціальний: автоматична ідентифікація
• PoE: Під’єднувальний термінал/середня перемичка/8-жильний живлення: автоматична ідентифікація
• PoE: PoE живлення: виявлення напруги
• NVL: 10 МВт
• Вимірювач потужності: 850/1300/1310/1490/1550/1625 (довжина хвилі)
• Затискання: RJ45-8 жил, мінімальна довжина ≥10 см
• Попередження про низьку напругу: < 3,5 В±0,1 В
• Живлення: літій-полімерна батарея 3,7 В 1500 мАг

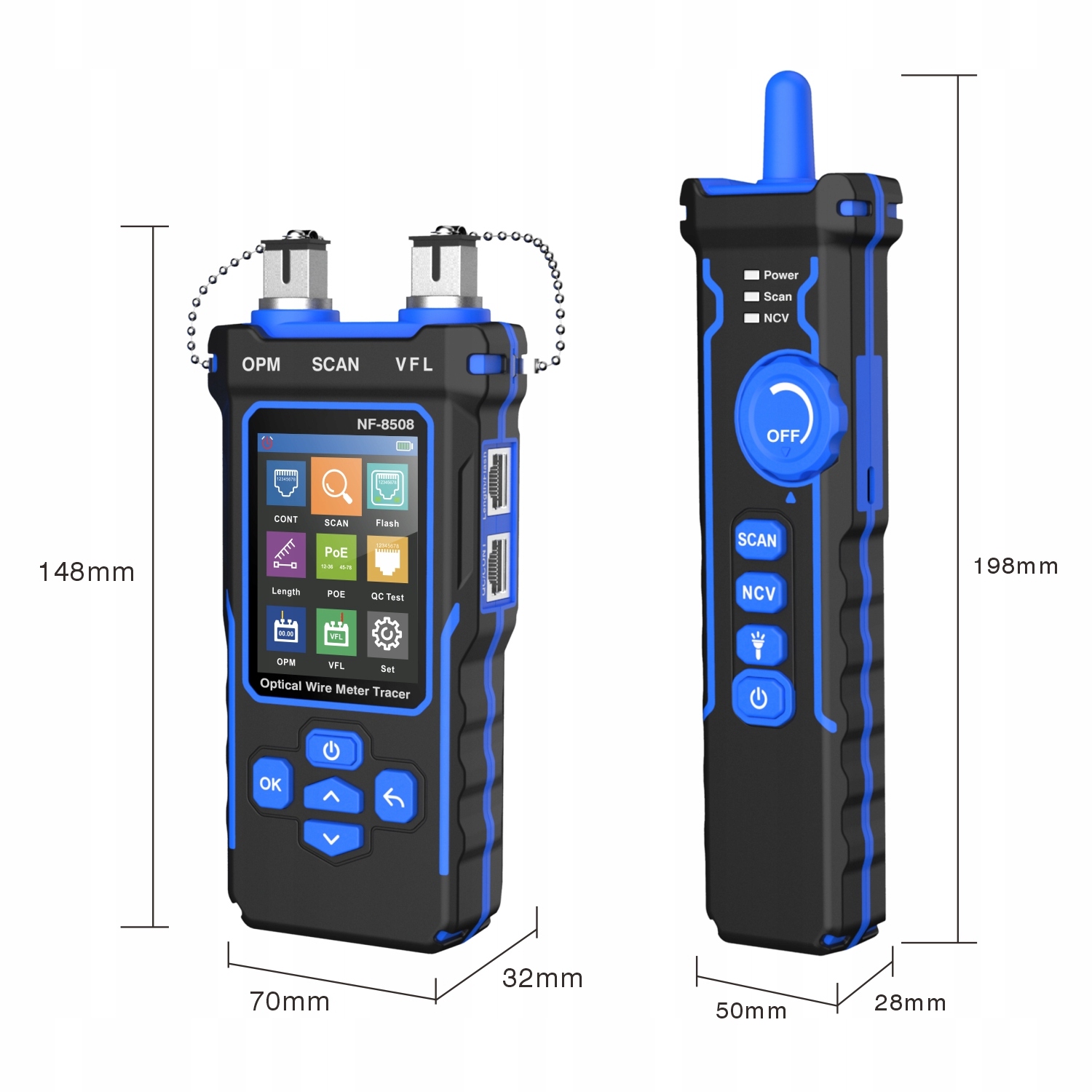

• Розмір передавача: 148X70X32 мм

6. Приймач:

• Регулювання чутливості: √
• Максимальний діапазон: 300 м
• Цифровий режим і аналоговий режим: √
• МАКС. робочий струм: ≤300 мА
• NCV: √
• Лампа: √
• Попередження про низьку напругу: √
• Живлення: літій-полімерна батарея 3,7 В 1500 мАг
• Розмір приймача: 198x50x28 мм

Список аксесуарів для продукту

NF-8508 — це багатофункціональний тестер оптичної мережі та локальної мережі з візуальним локатором несправностей, OPM, детектором кабелю, картою проводів, вимірюванням довжини, тестуванням PoE та багатьом іншим.

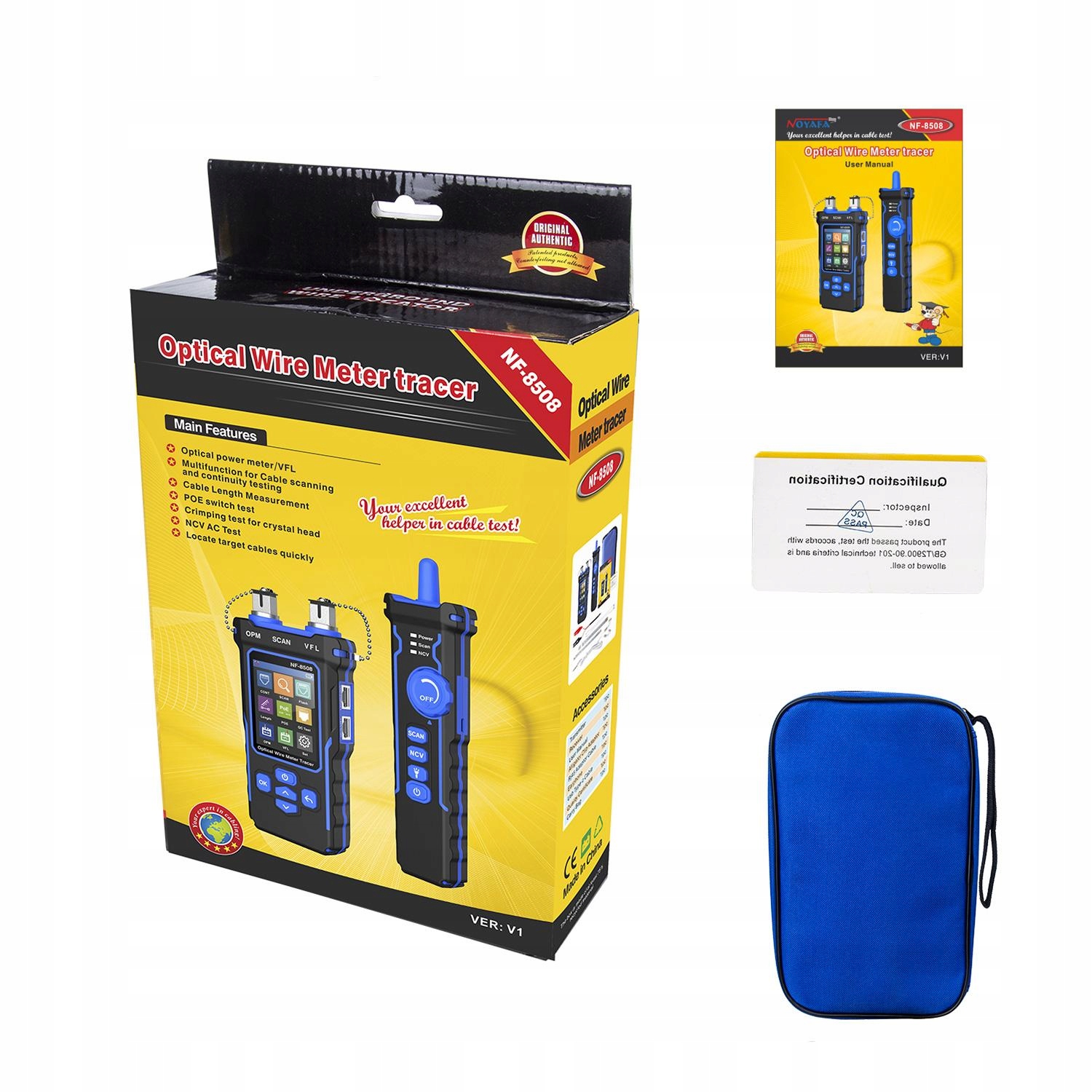

Пакувальний лист

• Посібник користувача
• Сертифікат якості
• Кольорова коробка
• Сумка для транспортування

Сфера застосування продукту

• Телекомунікаційний офіс/інтернет-кафе/телекомунікаційна інженерна компанія, мережева інженерна компанія/енергетична промисловість та інші слабкострумові проекти, технічне обслуговування ліній та інші відділи, які потребують металевих ліній.
• Роботи з інженерного та загального технічного обслуговування телекомунікаційної мережі; інженерія лінії комп'ютерної мережі; інші інженерні роботи та роботи з технічного обслуговування металевих ліній.

ПРИМІТКА:

• Передавач і приймач цього пристрою живляться від літій-полімерних батарей.
• Не розміщуйте пристрій у запилених, вологих або гарячих місцях (вище 40°C).
• Будь ласка, не розбирайте пристрій. Ремонт і технічне обслуговування має виконуватися професійним персоналом.
• Якщо пристрій не використовується протягом тривалого часу, будь ласка, вийміть батарею, щоб запобігти витоку рідини з батареї.
• Будь ласка, не виконуйте відповідні операції на лінії зв’язку під час грози, щоб запобігти ударам блискавки та особистої безпеки.
