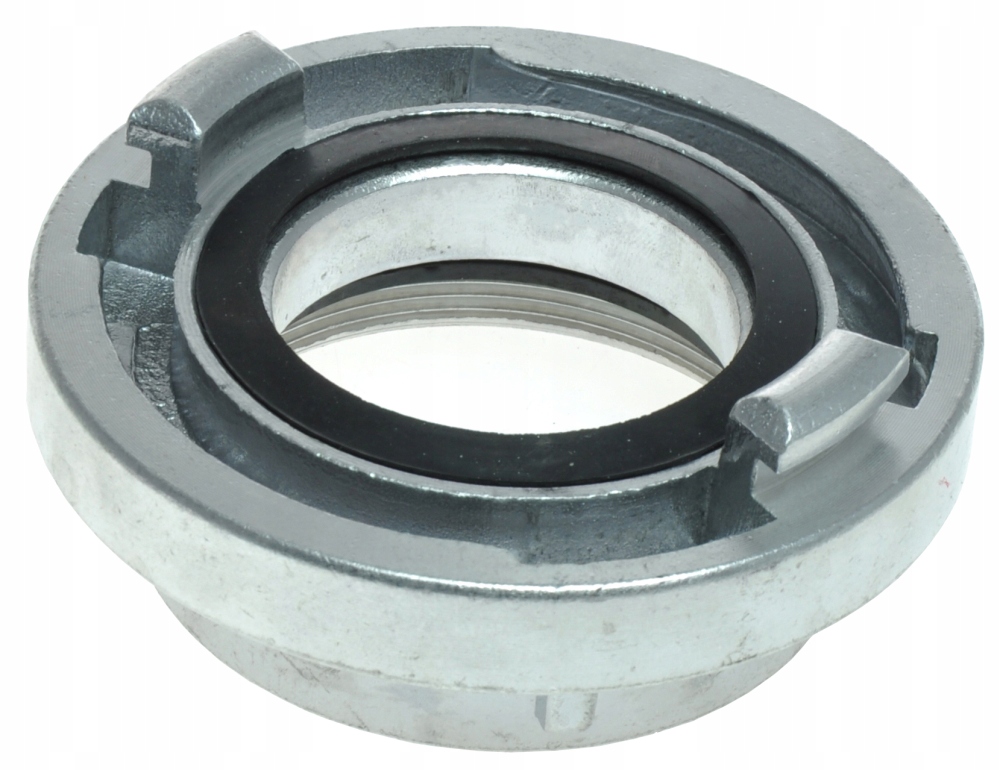

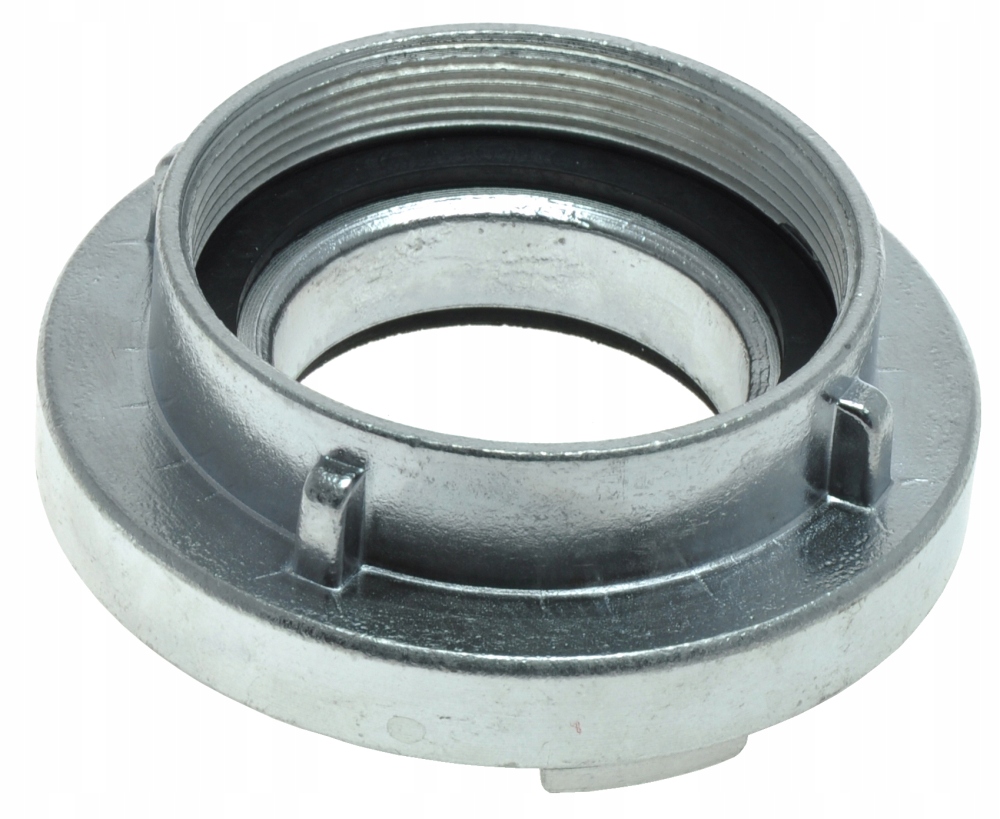

STF100A

STORZ Connector GW 1"

Симетричні роз’єми характеризуються насамперед симетричною структурою з’єднувальних частин. На практиці це просто означає, що обидві з’єднані частини в даному роз’ємі (тобто його штекер і розетка) є однаковими. Крім того, вони характеризуються досить великим і безперебійний прохід, а також дуже низька чутливість до різних видів забруднень і механічних пошкоджень.З'єднання, виконане за допомогою цього типу з'єднувачів, здійснюється дуже швидко, оскільки достатньо з'єднати обидві частини, а потім затиснути. Муфти цього типу також широко використовуються в промисловості - вони зазвичай використовуються в різних установках для передачі води та інших рідких речовин, а також для твердих (сипких) матеріалів. На ринку найбільш поширені муфти STORZ.

Технічні характеристики:

• Матеріал: алюміній
• Ущільнення: гумове ущільнення NBR
• Робочий тиск: Макс. 16 бар
• Робоча температура: -40°C + 110°C
• Внутрішній діаметр: 17,8 мм
• Зовнішній діаметр: 55 мм
• Відстань між центрами: 31 мм (25-D)
• Розмір внутрішньої різьби: 1 дюйм (31 мм до різьби)

Розмір муфт STORZ можна визначити двома способами. Перше - це традиційне маркування, пов'язане з номінальним діаметром шланга (наприклад, 52-B), друге - внутрішня відстань гачків. Ви можете з’єднувати елементи з однаковою відстанню гачків.
