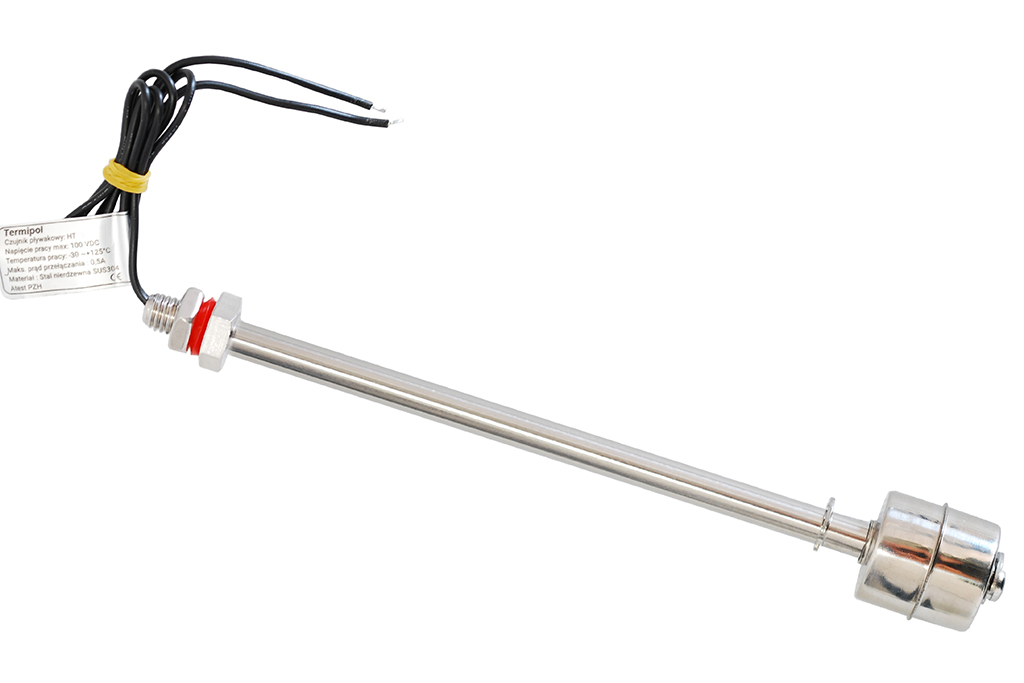

Поплавковий датчик рівня рідини HT200 - СЕРТИФІКАТ PZH

Вони використовуються скрізь, де необхідно контролювати та регулювати рівень рідин (наприклад, води, масла тощо). Датчик має поплавок, оснащений магнітом, який рухається вертикально вздовж направляючої трубки під дією виштовхувальної сили рідини, змушуючи геркон закриватися або відкриватися. Зазвичай вони встановлюються на дно або кришку резервуара, тому їх можна використовувати для контролю нижнього або верхнього рівня рідини. Змінюючи положення поплавця, функція геркона змінюється з нормально відкритого на нормально закритий. Виготовлені з нержавіючої сталі можуть використовуватися в широкому діапазоні температур.

Технічні дані

• Номінальна потужність: 10 Вт
• Макс. напруга перемикання: 100VDC
• Макс. струм перемикання: 0,5 A
• Напруга пробою: 220VDC
• Робоча температура: -30 ~+125 ° C
• Довжина кабелю: 30 см
• Матеріал: нержавіюча сталь SUS304
• Схвалення: Сертифікат PZH - схвалено для контакту з питною водою

Увага!

Конструкція датчика не допускає підключення до напруга мережі 230 В, тому для живлення датчиків рекомендується використовувати реле AFR1 із вбудованим безпечним джерелом напруги 8 В змінного струму або низької напруги, наприклад 12 В постійного струму.

Режим роботи NC/NO

Датчики мають магніт, встановлений у поплавці, який, піднімаючись, змушує контакт геркона замикатися або розмикатися. Завдяки цьому датчики можуть працювати як NC - нормально закритий або NO - нормально відкритий, тобто вмикаючись або вимикаючись. Режим роботи можна змінити поворотом поплавця на 180°.

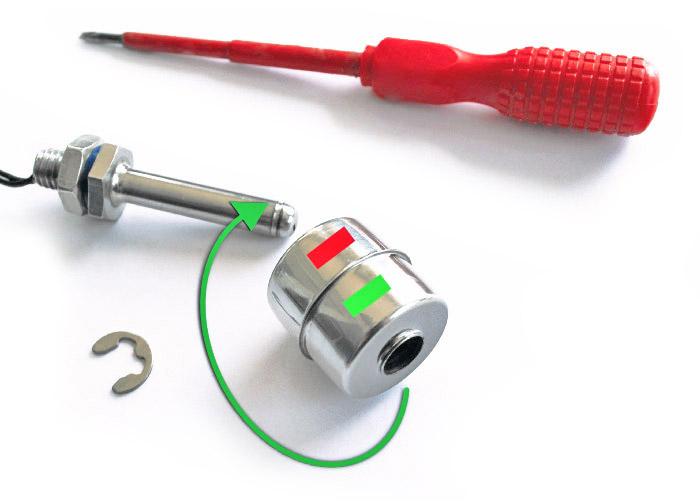

Зміна режиму роботи

Зніміть кришку за допомогою викрутки, переверніть поплавок і встановіть кришку на місце.

• високий стан: увімкнено
• низький стан: вимкнено

Приклад застосування

Підтримка рівня рідини в резервуарі на будь-якому рівні, високому та низькому, за допомогою реле AFR1, доступного на нашому іншому аукціоні.
