Поплавковий датчик рівня рідини HT200, нержавіюча сталь
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 61
Приобретая «Поплавковый датчик уровня жидкости HT200, нержавеющая сталь» данный товар из каталога «Датчики и преобразователи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Датчик рівня рідини HT200
Поплавковий датчик, рівень рідини 200 мм. Виготовлений з нержавіючої сталі.
Технічні дані
- Макс. наван довжина: 30 см
- Умови експлуатації: -30 ~ 125 °C
- Додаткова інформація: Сертифікат PZH - дозволено для контакту з питною водою
Опис
Датчики рівня рідин серії HT використовуються скрізь, де необхідно контролювати та регулювати рівень рідин, таких як вода або масло. Унікальні особливості цього датчика роблять його застосовним скрізь, де є потреба контролювати та регулювати кількість рідини в баках, резервуарах або інших типах ємностей. Датчик серії HT оснащений поплавком з магнітом, який реагує на виштовхувальну силу рідини. Через зміну рівня рідини поплавок піднімається, що призводить до замикання або розмикання геркона, розташованого в трубці датчика. Завдяки цьому механізму датчик точно фіксує зміни рівня рідини, надаючи швидку та точну інформацію про кількість присутньої речовини.
Датчик зазвичай встановлюється на кришці, стінці або дні резервуара, що дозволяє контролювати як нижній, так і верхній рівні рідини. Матеріал, тобто нержавіюча сталь, гарантує не тільки довговічність, але й можливість використання датчика в широкому діапазоні температур, що робить його універсальним і стійким до мінливих умов навколишнього середовища. Датчик рівня рідини HT — це не тільки точний інструмент для моніторингу рівня рідини, але й універсальне та довговічне рішення, яке працюватиме в різних галузях промисловості та в різних робочих умовах, забезпечуючи ефективний контроль над ресурсами рідини в резервуарах і контейнерах.

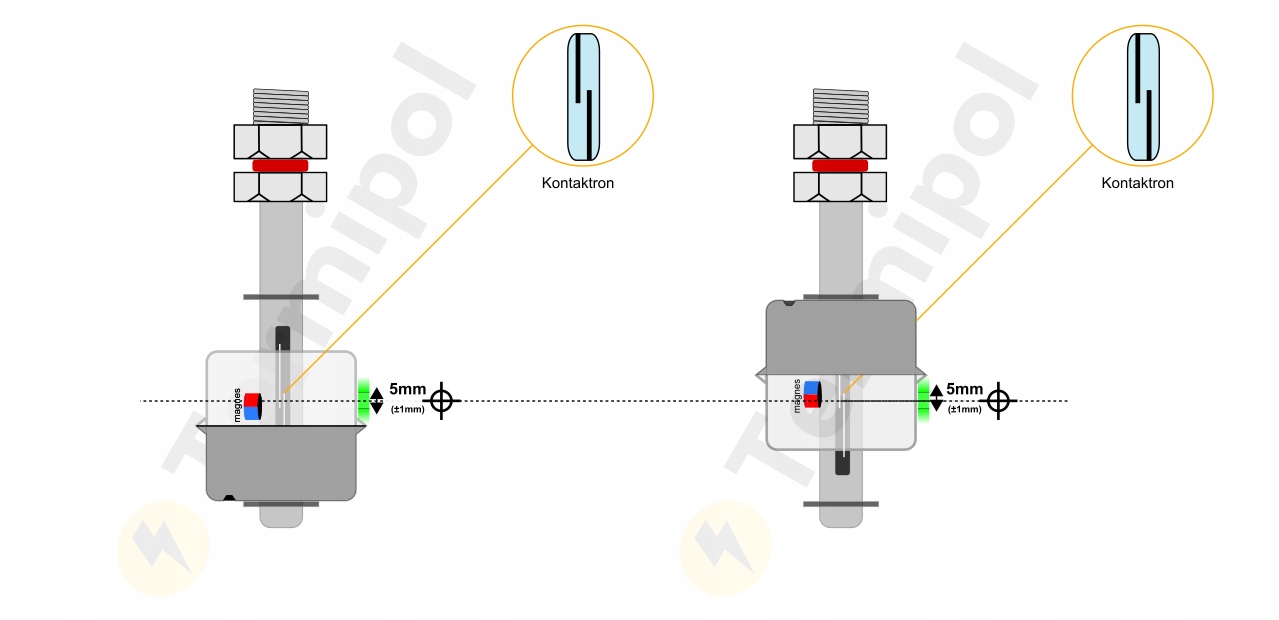

Принцип роботи
Датчики мають магніт, встановлений у поплавці, який, плаваючи, змушує контакт геркона, розташованого в корпусі трубки, замикатися або розмикатися. Датчики можуть працювати як NC - нормально закритий або NO - нормально відкритий. Режим роботи можна змінити поворотом поплавця на 180°.
Увага!
Конструкція датчика не передбачає підключення до мережі напругою 230В, тому для живлення датчиків рекомендується використовувати реле AFR1 з вбудованим безпечним джерелом напруги 8VAC. Реле доступне в нашій пропозиції.
Додаток
Приклад 1.
Підтримка рівня рідини в резервуарі (зливання) - після того, як рівень рідини впаде до стану MIN (датчик MIN відкритий), допоміжний контакт буде переведено в положення 5 і насос вимкнеться. Після досягнення стану MAX (датчик MAX закритий) контакт реле перемикається в положення 6 і насос включається. Пристрій підтримує рівень рідини між датчиками MIN і MAX шляхом перемикання стану допоміжного контакту між 5 і 6 (вмикання і вимикання насоса). Робочий цикл можна змінити, змінивши підключення насоса з контакту 6 на 5 (доповнення).
Приклад 2.
Захист насоса від сухого ходу (Draining) - після того, як рівень рідини впаде до стану MIN (датчик MIN відкритий), допоміжний контакт буде переведено в положення 5 і насос вимкнеться. Після досягнення стану MIN (датчик MIN закритий) контакт реле перемикається в положення 6 і насос включається. Пристрій захищає насос від роботи нижче рівня MIN шляхом відповідного перемикання стану допоміжного контакту між 5 і 6 (вмикання та вимикання насоса).
Приклад 3.
Захист бака від переповнення. Насос працює до максимального рівня датчика.
