Поплавковий датчик рівня рідини, №: GMF-52I

Особливості:

Поплавковий датчик рівня (вимикач/вимикач). Він має поплавок, оснащений магнітом, який рухається вертикально вздовж напрямної труби під впливом виштовхувальної сили рідини, змушуючи геркон закриватися або розмикатися.

Зазвичай вони встановлюються на дні або кришка бака. Його можна використовувати для контролю нижнього або верхнього рівня рідини. Змінюючи положення поплавця, функція геркона змінюється з нормально відкритого на нормально закритий.

Датчик можна використовувати для різних типів рідин, наприклад, води, стічних вод, масла.

Технічні дані:

• Макс. напруга перемикання: 200 В постійного струму
• Макс. струм перемикання: 0.7A
• Макс. комутаційна потужність: 50 Вт
• Робоча температура: -10 ~+80°C
• Довжина кабелю: 30 см
• Матеріал: поліпропілен
• Кріплення : зовнішня різьба з гайкою M10.

Поплавковий режим роботи:

1. Нормально розімкнутий - коли рівень рідини опуститься нижче рівня датчика, ланцюг буде відключено

2. Нормально замкнутий - коли рівень рідини опускається нижче рівня датчика, контур вмикається

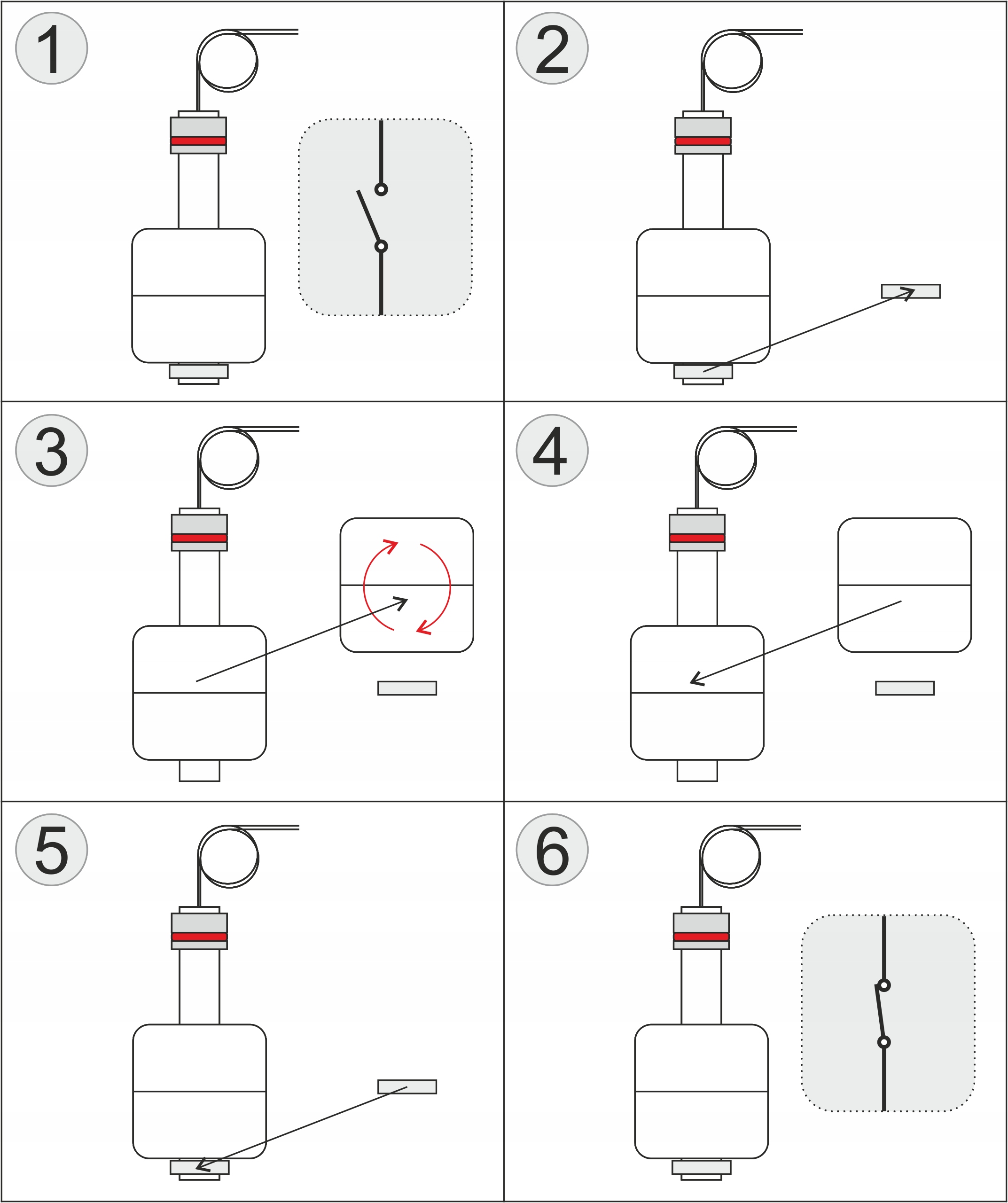

Інструкції щодо зміни плаваючого режиму:

1. Поплавок працює в нормально відкритому режимі.

2. Зніміть шпильку, стежачи, щоб поплавок не зісковзнув із датчика.

3. Поверніть поплавок на 180°.

4. Помістіть поплавок на датчик.

5. Встановіть запобіжний штифт.

6. Поплавок працює в нормально закритому режимі.

Операцію можна повторити та налаштувати відповідно до ваших вимог.

Приклад використання:

1. Автоматичне наповнення бака

2. Сигналізація попередження про переповнення резервуару, перекачування води вище поплавця, запобіжний клапан.

Переваги цього рішення:

• Безпечна напруга, що живить реле SSR і поплавок (можливість використання напруги в діапазоні: 3–24 В постійного струму),
• Висока надійність завдяки реле SSR. танк
