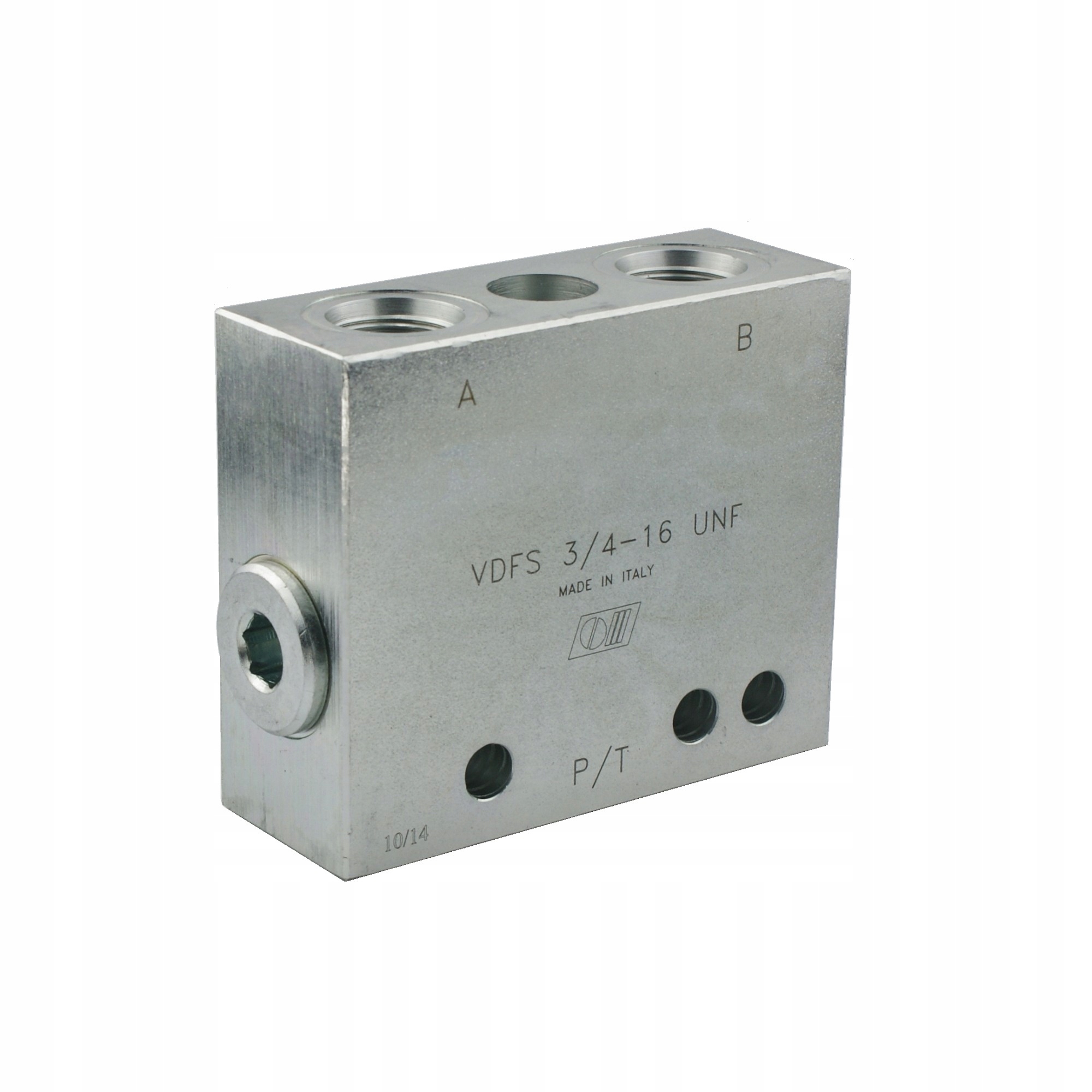

ГІДРАВЛІЧНИЙ КЛАПАН ДЛЯ МАРКЕРА ПОСІВУ VDFS 3/4 - 16 UNF

ДЛЯ СІВАЛКИ З ДВОМА ОДНОСТОРОННІМИ ЦИЛІНДРАМИ АБО З ДВОМА СТОРОННІМИ ЦИЛІНДРАМИ

Виробництво:

Оригінальний італійський продукт компанії Бренд Oleodinamica Marchesini, символ: VDFS 3/4" - 16 UNF; 1.35.53.001

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, будівництві та промисловості.

Цей клапан використовується для гідравлічного керування маркерами в сівалках, картоплесаджалках тощо Пристосований до сівалок, у яких керування маркерами здійснюється за допомогою двох циліндрів односторонньої дії або двох циліндрів подвійної дії, дозволяє керувати сівалкою як з одним гідравлічним виходом, так і з двома гідравлічними виходами.

Принцип дії:

Після правильного підключення клапана до циліндрів, оператор може вільно перемикати положення маркерів, не виходячи з кабіни трактора.

Підключення:

Підключіть P/T до лінії електропередачі, напр. до розетки трактора або одного з двох портів у секції розподільника. Підключіть A і B до циліндрів односторонньої дії, а у випадку циліндрів подвійної дії підключіть A і B до портів у нижніх камерах, відповідальних за подовження поршневих штоків.

З’єднайте два інших порти від циліндрів трійником і виведіть до другого гнізда в тракторі або 2-го порту в секції розподільника.

Послідовність події після скидання тиску масла на P/T:

Здається, що маркер A висувається - Маркер A втягується - Маркер B висувається - Маркер B втягується

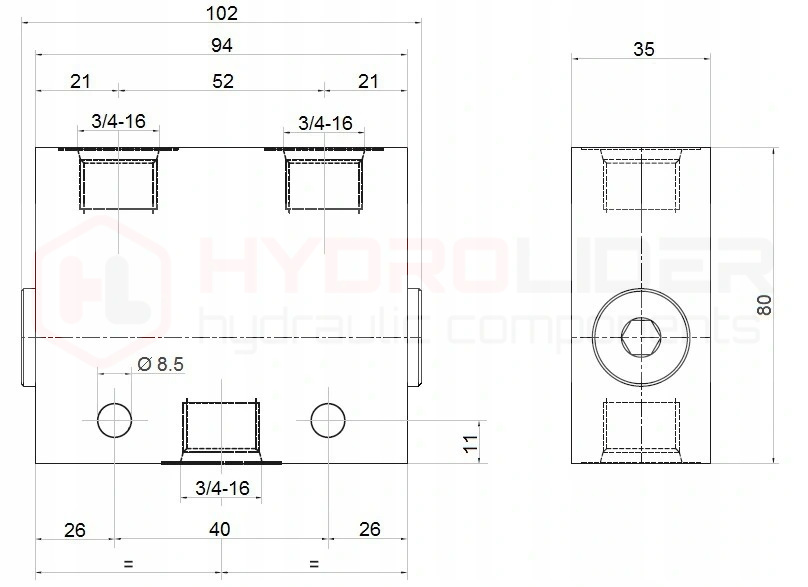

Технічні дані:

• Максимальна витрата: 40 л/хв
• Кількість гідравлічних отворів у корпусі: 3
• Внутрішня різьба в корпус: 3/4'' - 16 UNF
• Матеріал: оцинкована сталь
• Максимально допустимий тиск: 350 бар
• Вага: 1830 кг

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима кількість масла температура: від -15 C до +80 C
• Тип масла: мінеральне гідравлічне масло на масляній основі
