Параметри

• Колір: чорний матовий
• Підхід до встановлення: внутрішня різьба 1/2"
• З'єднання рейатора: зовнішня різьба 1/2 дюйма
• Орієнтація: праворуч, (ліворуч за запитом - запит на інформацію про орієнтацію в примітки для продавця після розміщення замовлення)

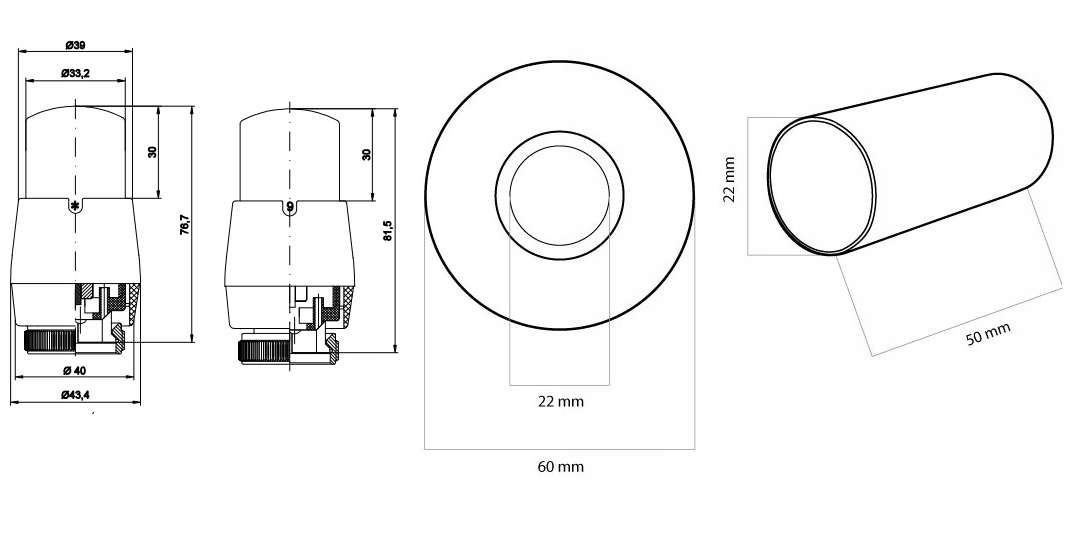

Розміри набору маскування

Мастер монтажний набір для лівого осьового радіатора для ванної.

В набір входить:

• 1 вентиль триосьова права подача
• 1 кутовий запірний клапан

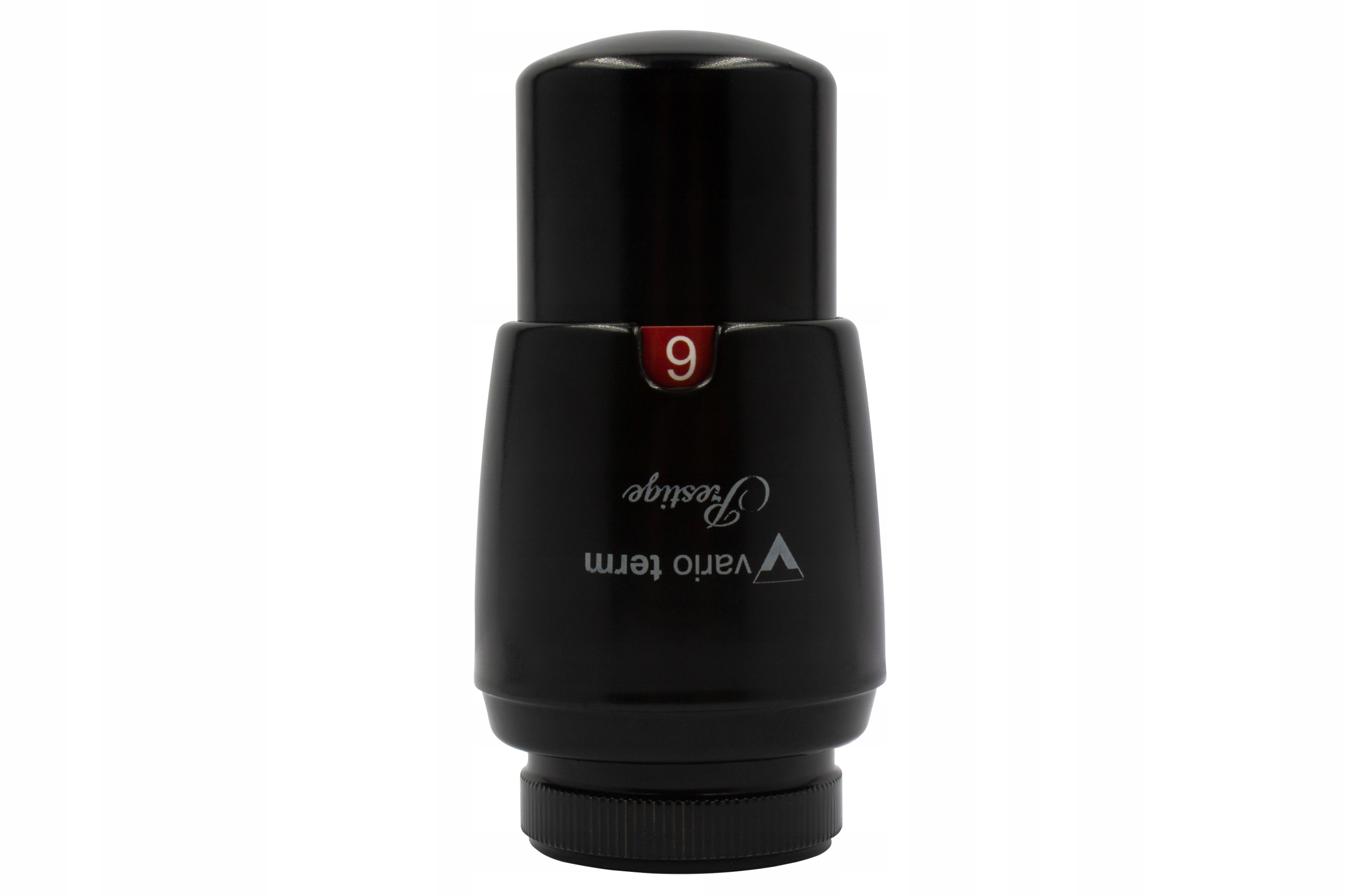

• 1 термостатична головка Prestige
• дві маскувальні розетки
• дві маскувальні манжети
< /ul>

ВАРТО ЗНАТИ:

Термостатичні вентилі MASTER (лівий і правий) призначені для установки на радіатор центрального опаленняз боку підвідної труби.

Вентилі серії MASTER сконструйовані таким чином, що термостатична головка після монтажу клапана спрямована паралельно радіатору. Встановлення головки паралельно стіні, всередині контуру радіатора, захищає її від випадкового пошкодження.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1 МПа

Теплоносій - вода

Макс. перепад тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Резьба кріплення головки M30x1,5

Підключення радіатора R ½

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Ви можете підключити термостатичні клапани Master до радіатора, якщо у вас є такі входи:

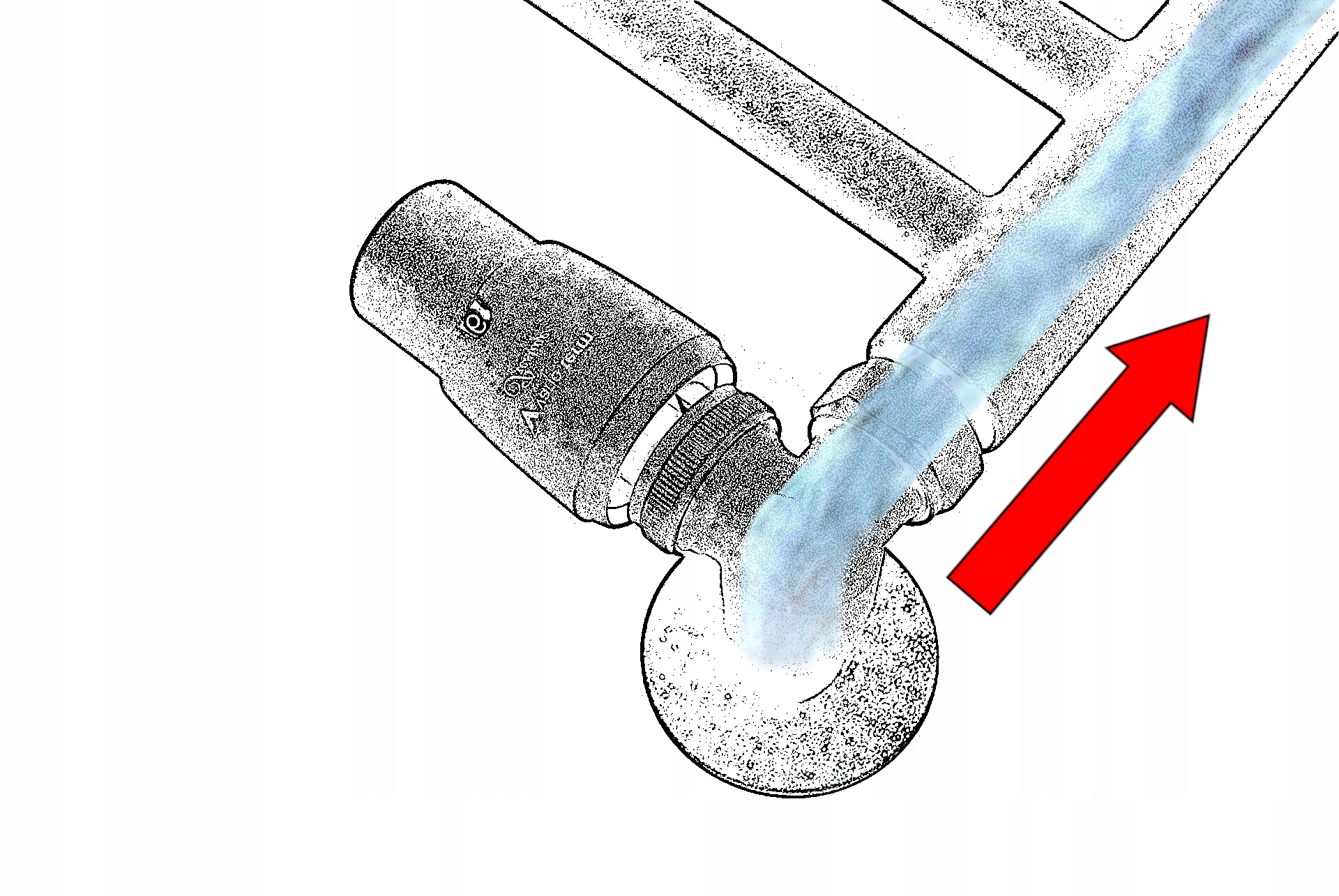

- нижні - які представлені на двох діаграмах нижче

a) при подачі живлення з лівого боку - вибрати лівий термостатичний клапан Master з одинарними розетками

b) коли живлення з правого боку - вибрати правильний термостатичний клапан Master з одинарними розетками

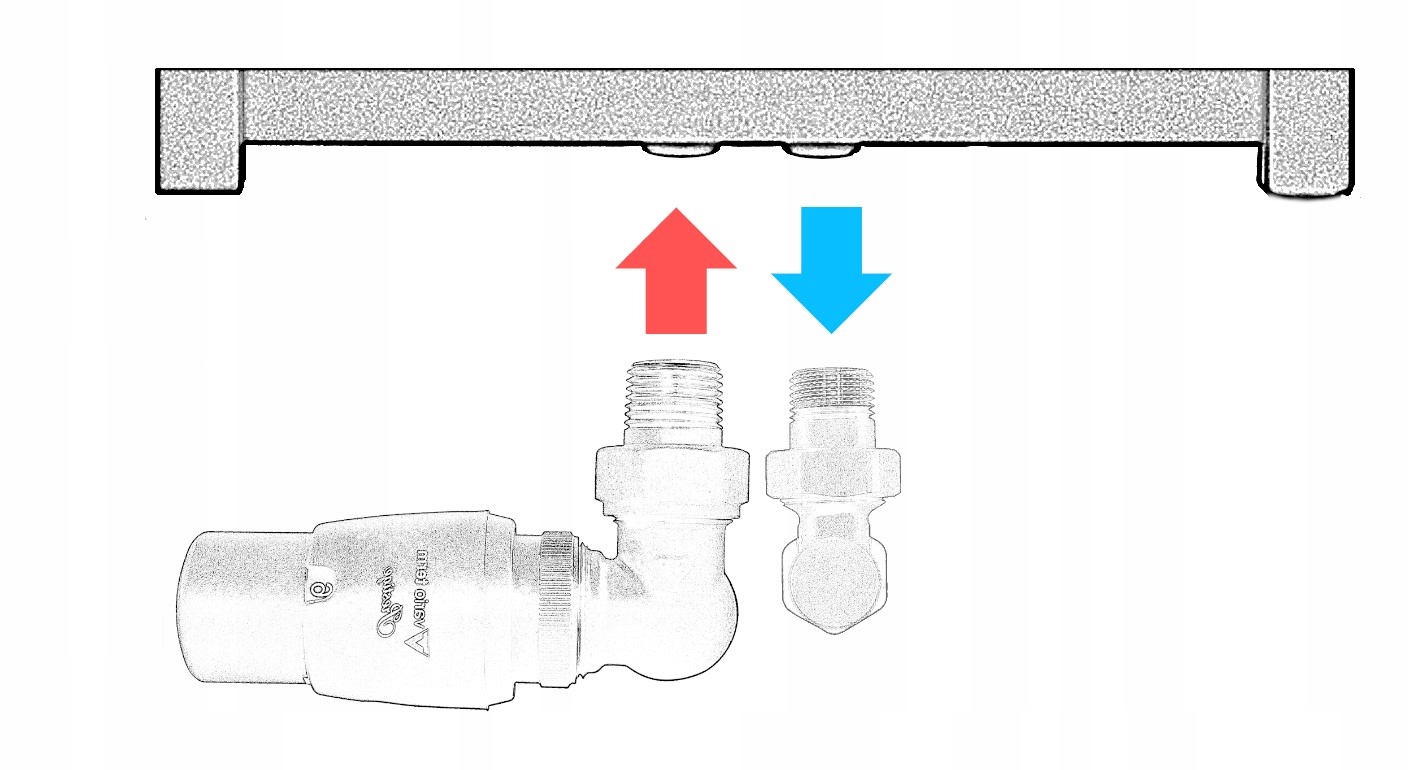

- нижній середній – які представлені на двох діаграмах нижче

a) якщо джерело живлення подається з лівого боку - виберіть правильний термостатичний клапан Master з комбінованими овальними або прямокутними розетками (окремі розетки не підійдуть одна до одної в 50-мм з’єднанні)

b) якщо джерело живлення подається з правого боку - виберіть лівий термостатичний клапан Master з комбінованими овальними або прямокутними розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні)

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче. Майстер-набори доступні в таких кольорах:

глянцевий графіт

конструкційний графіт

темний структурний графіт

чорний матовий

структурний чорний

антикварна латунь

білий
