Повітродувка з великою приєднувальною рамою для топки дрібного вугілля з заслінкою на виході

Повітродувка типу DM 120 в алюмінієвому корпусі

СИМВОЛ ПРОДУКТУ: 10298

Особливості:

• Польський продукт
• чудова якість
• безпосередньо від виробника< /li>
• li>
• алюмінієвий корпус
• високоефективний
• двигун німецької компанії Ziehl-Abegg

ТЕХНІЧНІ ПАРАМЕТРИ

Максимальна продуктивність: 320 м3/год

Максимальне стиснення: 300 Па

Конденсатор: 2,5 мкФ / 450 В

Потужність двигуна: 80 Вт

Живлення: 230 В / 50 Гц

Кількість швидкостей: 1

Тип роботи: безперервний

Клас герметичності: IP44

Гучність: 62 дБА

Температура навколишнього середовища: від -15 до 45 градусів C

Швидкість обертання: 2390 об/хв

Витяжний фланець: 136 x 92 мм

Випускний отвір: 76 x 51 мм

ЕЛЕМЕНТИ КОНСТРУКЦІЇ

Мотор: 80 Вт

Фарбування корпусу: M0 - без фарбування

Вхідний затвор: PB0 - без затвора

Вихідний клапан: K1 - внутрішній клапан - кріплення 1

Датчик Холла: H0 - без датчика Холла

Шнур живлення: PW07 - шнур з комп.вилкою. Довжина 0,7 м

Банка: PP4 - банка в позиції 4

Символ монтажу: DM 120-M0-PB0-K1-H0-PW07-PP4-2,5UF-ZAB

ПРИЗНАЧЕННЯ

Вентилятор призначений для нагнітання чистого повітря в топки котлів центрального опалення. Застосовується також для загальної вентиляції приміщень і технологічних пристроїв. Основне призначення - вугільні котли, котли з ретортним живильником 15 - 50 кВт. Залежно від конструкції котла, розміру живильника та методу конструкції окремих виробників, ці повітродувки також можуть використовуватися в котлах більшої потужності.

КОНСТРУКЦІЯ ВЕНТИЛЯТОРА

Повітродувка складається з двох алюмінієвих корпусних елементів. У корпусі розташований двигун із зовнішнім ротором із оцинкованої сталі. Вхідний отвір вентилятора покрито металевою сіткою, що захищає робоче колесо від елементів, які можуть його пошкодити. Вихідний отвір закінчується фланцем з отворами для кріплення нагнітача. Всі електричні з'єднання розміщені в розподільній коробці з ізоляційного матеріалу. Двигун нагнітача призначений для плавного регулювання швидкості обертання, заданої параметрами контролера. Використовувався двигун німецької компанії Ziehl-Abegg, який характеризується високою якістю виготовлення та довговічністю механічних та електричних компонентів. Двигун не дешевий китайський замінник. Вентилятор має декларацію відповідності CE - рік застосування 2014. Ми заявляємо, що кожен вентилятор має декларацію відповідності, яка вказує на відповідність таким директивам: низька напруга, електромагнітна сумісність і польські стандарти.

Висока якість Якість виготовлення та елементи найвищої якості гарантують тривалу та безвідмовну роботу. На нашу продукцію поширюється 24-місячна гарантія. Однак гарантійний термін не може перевищувати 30 місяців з дати виробництва. До кожної повітродувки додається інструкція з експлуатації та гарантійний талон. Виробник залишає за собою право вносити технічні, конструктивні та документальні зміни до повітродувки, пов’язані з удосконаленням виробу та пов’язаними з ним модернізаціями.

ФОТОГАЛЕРЕЯ ПРОДУКТУ

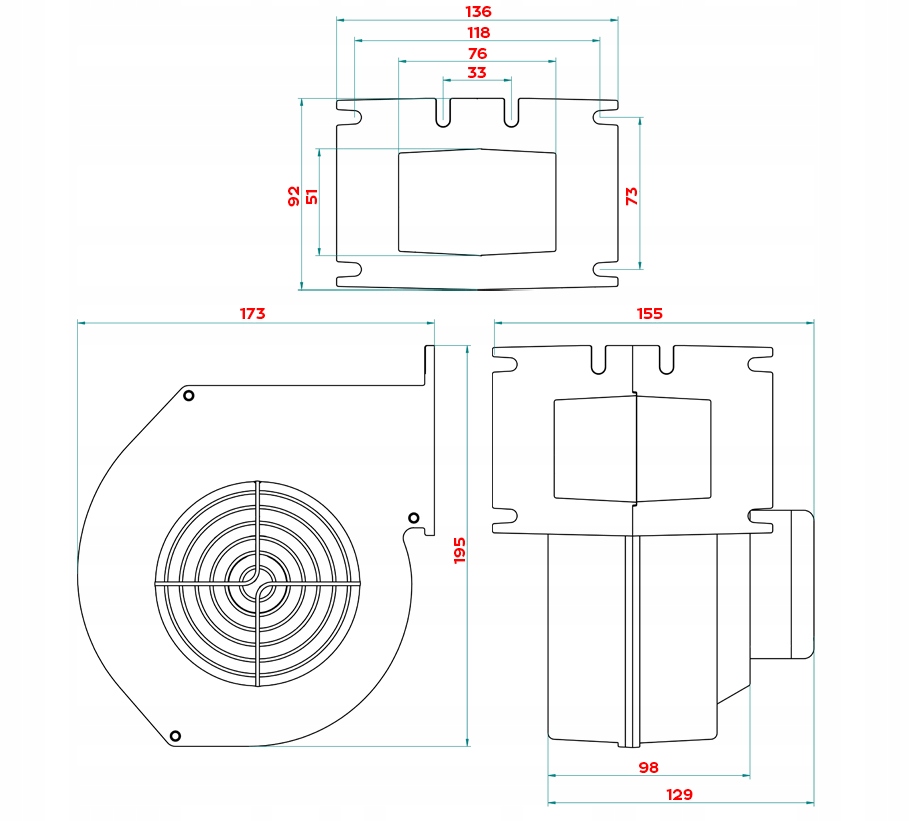

Фланець кріплення повітродувки та відстань між отворами стандартизовані та підходять для більшості печей, доступних на польському ринку. Детальний креслення з розмірами додається.
