Простий регулюючий клапан SWING білий All in One Cu 15 мм

Параметри

• Тип клапана: регулюючий
• Тип встановлення: мідна установка CU 15 мм
• Варіант клапана: простий
• Набір - тип: усі в одному - всі елементи включені: клапан + з'єднувачі + розетки + рукави
• Колір: білий
• Форма розетки: одинарна кругла 2 шт.
• LINE: SWING
• Виробник: VARIO TERM

Набір регулювання повороту для простого радіатора у ванній.

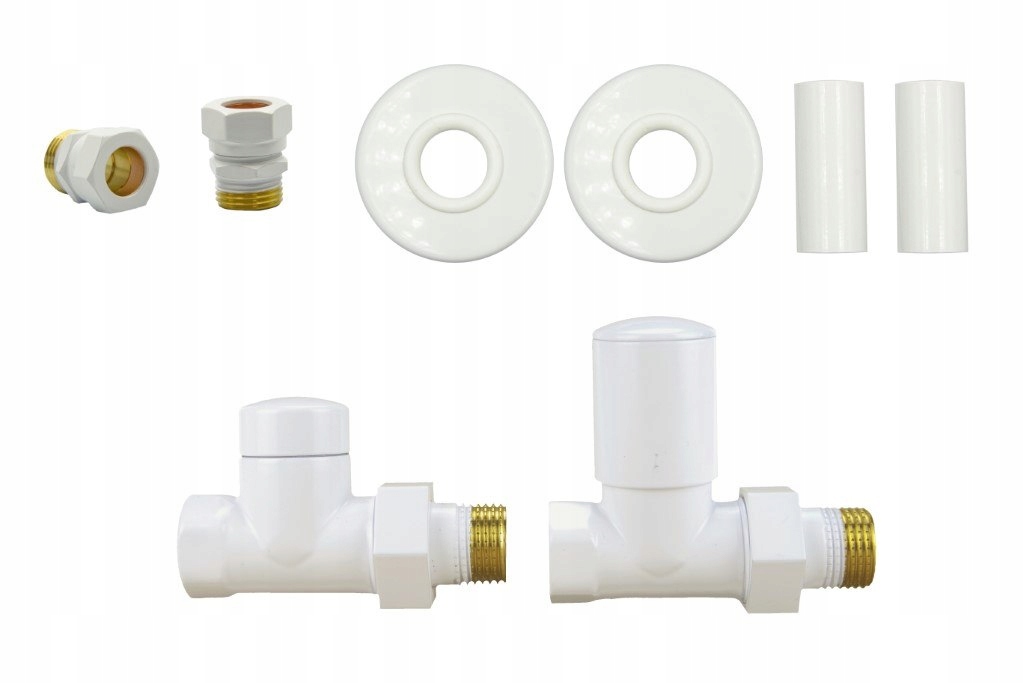

Набір включає:

• 1 прямий регулюючий клапан,
• 1 прямий запірний клапан,
• 2 окремі металеві маскувальні розетки
• 2 маскувальні рукави, металеві та
• 2 мідні з'єднувачі - для встановлення міді 15 мм

ВАРТО ЗНАТИ:

Клапан регулюючий SWING призначений для установки на радіатор центрального опалення в двотрубній установці з боку живильної лінії.

Запірна арматура SWING призначена для установки на радіатор центрального опалення в двотрубній системі з боку зворотної лінії.

Технічні дані:

Максимальна робоча температура. 120°C

Номінальний тиск макс. 1 МПа

Теплоносій вода

Макс. перепад тиску 0,06 МПа

Підключення радіатора R 1/2

Проста версія

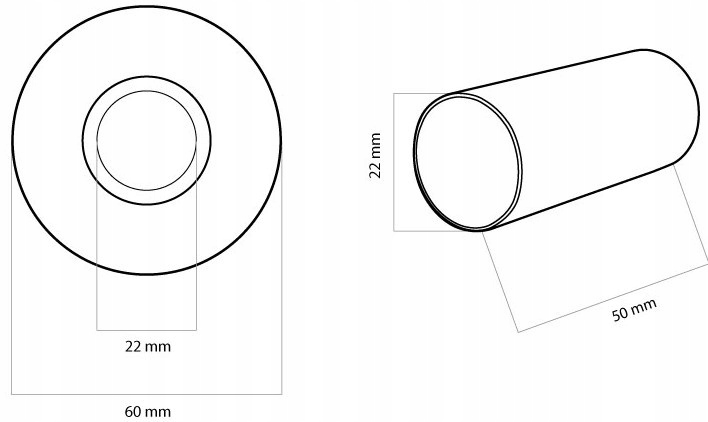

Нижче наведено креслення з розмірами: регулюючого клапана повороту (перший знизу) і запірного клапана (другий знизу), а під клапанами креслення з розмірами: маскувальних гільз і окремих розеток.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

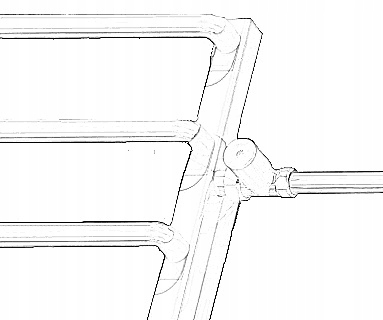

Поворотні регулюючі клапани можна підключити до радіатора, якщо у вас є такі входи:

- сторона - на стороні подачі , встановіть поворотний регулюючий клапан з одинарними розетками

- нижня середина

а) коли джерело живлення з правого боку - виберіть поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками ( одинарні розетки не підходять одна до одної в 50-міліметровому з’єднанні)

b) якщо джерело живлення подається з лівого боку - оберіть поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками (одиночні розетки не підходять поруч один з одним у з’єднанні 50 мм)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити поворотний клапан до обох установок PEX 16 мм – для цього вам потрібно вибрати лише відповідні з’єднувачі

Ви також можете під’єднати поворотний клапан до інсталяції CU 15 мм – для цього потрібно вибрати лише правильні з’єднувачі
