ПРАЦЮВАЛА МАСЛА ДАТЧИКА ВТРАТИ ПОЛУМ'Я

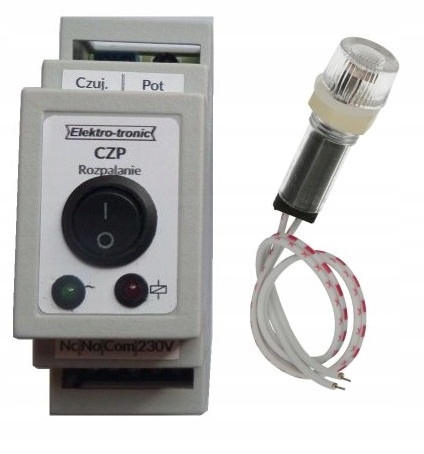

Датчик втрати полум’я

Датчик втрати полум’я – це пристрій, який контролює наявність полум’я в усіх типах печей, наприклад, у печах, які працюють на відпрацьованому маслі.

За допомогою датчика ми запобігаємо виливанню масла, коли полум’я гасне.

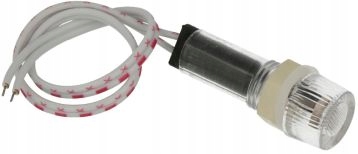

Зондуйте на кабелі довжиною приблизно 2 метри

Датчик працює наступним чином:

Під час розпалювання переведіть перемикач у положення «Запалювання», після чого вмикається реле (подається напруга). до електромагнітного клапана або насоса подачі масла). Коли масло спалахне і з'явиться полум'я, переведіть перемикач у положення 0, з цього моменту полум'я контролюється, і якщо воно зникне, реле вимикається і подача масла в піч припиняється.

Прилад оснащений потенціометром регулювання чутливості. Використовуйте цей потенціометр, щоб налаштувати чутливість до поточних умов у печі. Залежно від місця установки датчика полум'я, будуть потрібні різні налаштування через різну яскравість полум'я та відстань до датчика.

Контролер оснащений релейним виходом з контактами

• COM- Загальний термінал
• НІ - Нормально відкритий термінал
• NC - Нормально закритий термінал

Це дозволяє підключити насос, електромагнітний клапан з різною напругою 12/24/ 48/110/230В тощо.

У комплект входить зонд із кабелем довжиною 2 метри (кабель можна подовжити до 20 метрів)

Технічні дані

• Напруга живлення 230 В змінного струму
• Споживання електроенергії 1 Вт
• Струм реле 5A
• Зонд на кабелі довжиною 2 метри
• Робоча температура від -10 до 60 C
• Робоча вологість 0-95% (без конденсації)
• Діаметр зонда 13 мм
• Отвор для кріплення зонда 10 мм
• Довжина зонда 33 мм
