Прецизійний лабораторний блок живлення 30V 5A PS-305D

Точний лінійний (послідовний) стабілізований лабораторний блок живлення від відомого виробника Long Wei, тип PS-305D з лінійним серійним стабілізатором - з великим трансформатором 200 Вт всередині. Лінійна стабілізація забезпечує мінімально можливий рівень шуму - точно нижче, ніж імпульсні джерела живлення! Якщо вас цікавить цей конкретний метод регулювання вихідної напруги та струму, а також низький рівень шуму та пульсацій, зв’яжіться з нами.

Діапазон регулювання вихідної напруги (режим «CV» — постійна напруга):

• 0,00 ... 30,0 В - роздільна здатність (зернистість) зчитування поточного значення або налаштування напруги: 0,1 В.

Діапазон регулювання вихідного струму (режим "CC" - постійний) струм) :

• 0 ... 5,00 A - роздільна здатність (зернистість) зчитування поточного значення або налаштування струму: 0,01 A (10 мА).

Зручний кнопковий вимикач, що відключає напругу від клем постійного струму. Це дозволяє відключити живлення підключеного пристрою (кнопка в положенні «STOP»), а потім встановити нове значення напруги живлення (при відключеному навантаженні ми уникаємо ризику випадкової подачі занадто високої напруги в перехідний процес стану) і знову підключити навантаження до вже встановленого джерела живлення. Дуже корисна функція - ми уникаємо необхідності від’єднувати кабелі живлення.

Незалежне регулювання напруги та струму, грубе (ручки «COARSE») і точне (ручки «FINE»).

Жовті світлодіоди сигналізують про досягнення діапазону/обмеження регулювання CV і CC.

У набір входить:

• блок живлення 30V 5A DC,
• шнур живлення 230VAC,
• т.зв. '4мм банан' - затискач крокодил для підключення живлення пристрою,
• DTR з інструкцією по використанню англійською мовою.

Зручна ручка для перенесення блоку живлення (висувна прогумована стрічка ), що дозволяє розташувати кілька блоків живлення один над одним.

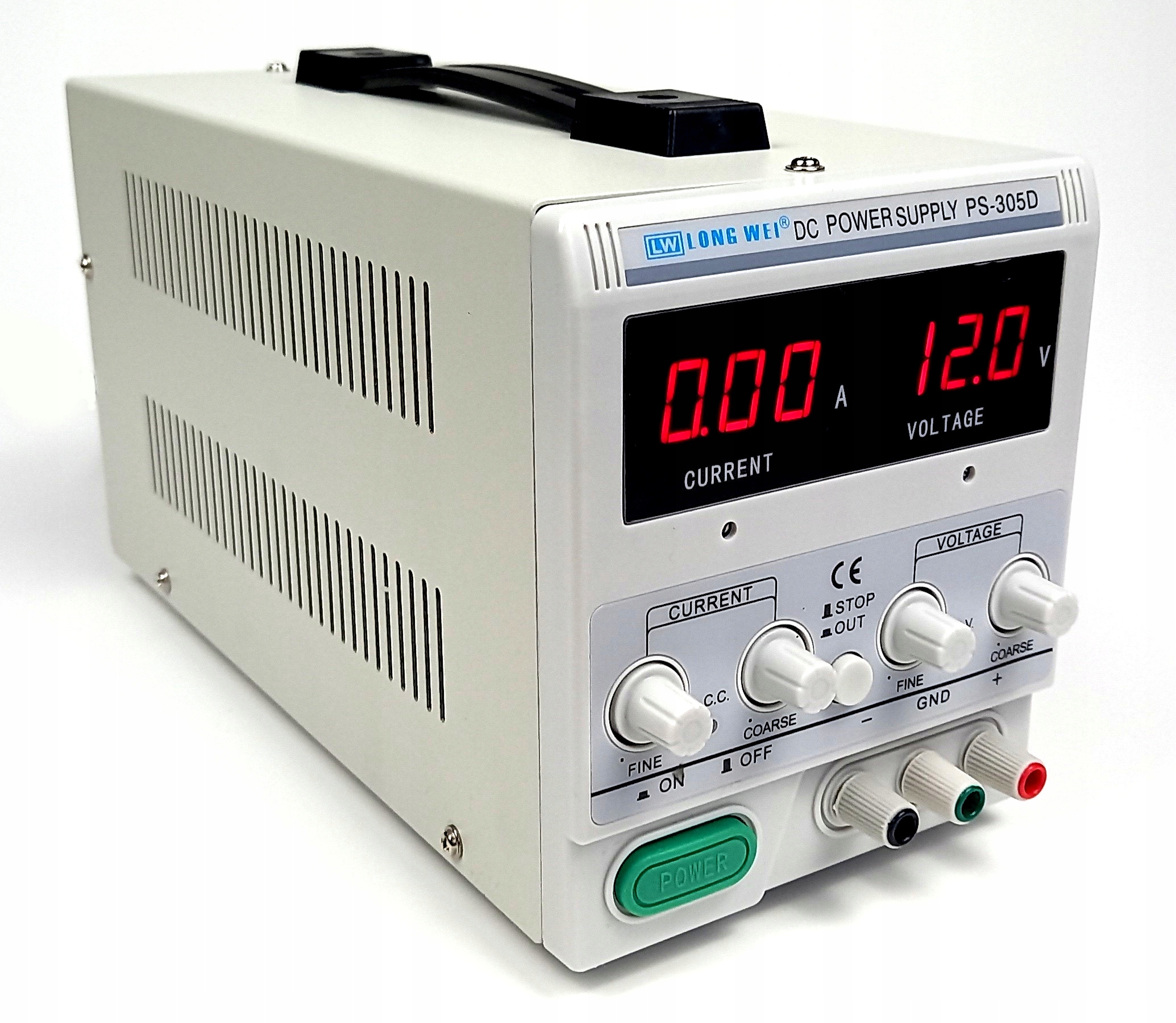

Чіткі та великі світлодіодні дисплеї (класичний 7-сегментний), 3-символьний, окремий для значення налаштування/миттєвої напруги та значення поточного зчитування. Червоний колір, добре помітний незалежно від умов зовнішнього освітлення.

В отворах під дисплеями приховано два багатооборотні гвинти потенціометра для додаткового калібрування пристрою (звичайно, пристрій відкалібровано на заводі). - це лише опція).

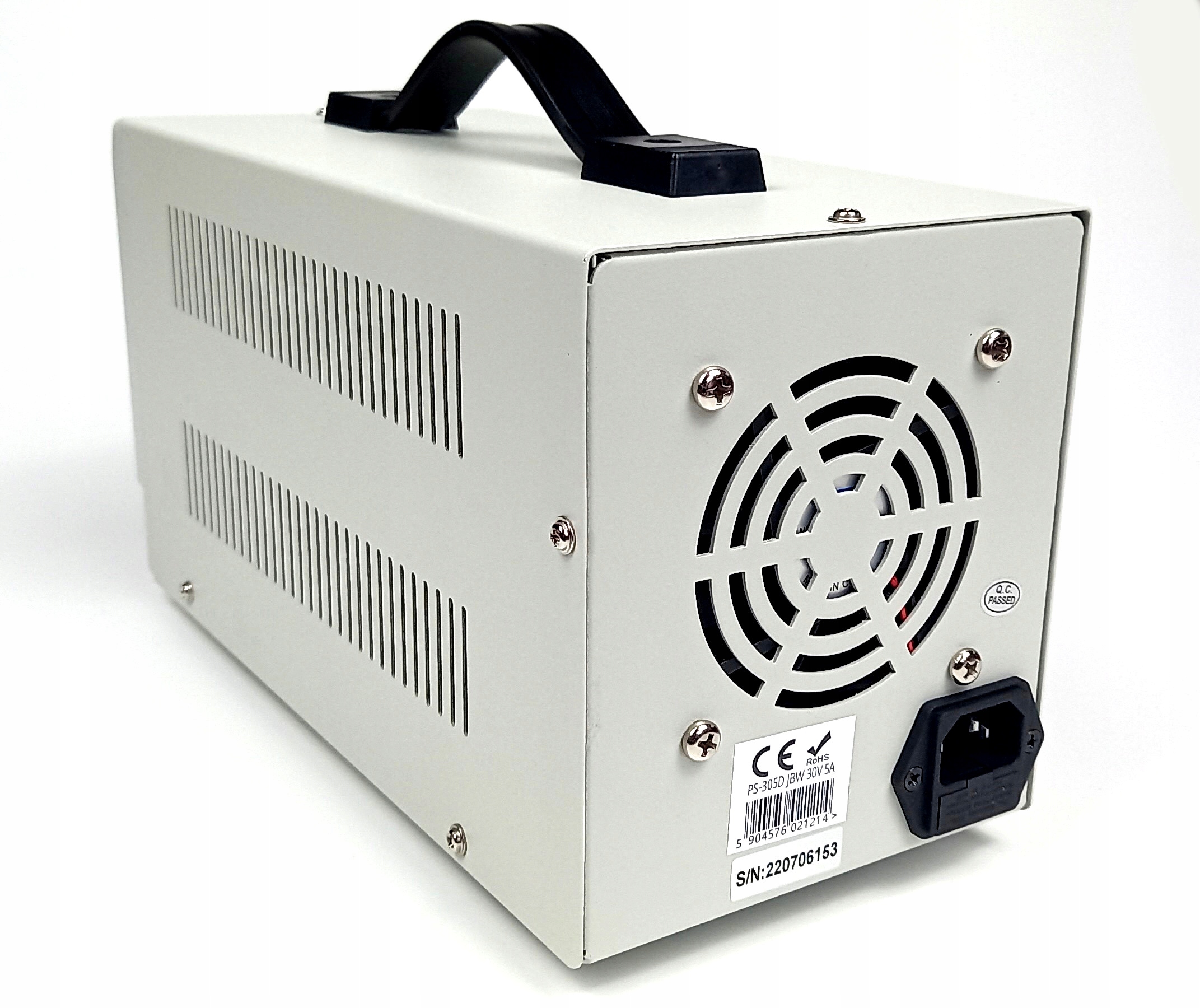

Дуже тихий внутрішній вентилятор, який охолоджує радіатори та трансформатор пристрою.

Лінійні регулятори забезпечують найнижчий рівень перешкод і найвищу точність регулювання (на відміну від трохи дешевші та приблизно вдвічі легші імпульсні/імпульсні джерела живлення).

Проста можливість каскадного підключення кількох блоків живлення (послідовно для підвищення вихідної напруги) або паралельно (для збільшення навантажувальної здатності). Всередині корпусу - новітня технологія SMD збірки. Професійна якість, що підтверджується сертифікатами ISO9001.

Технічні параметри:

• мережне живлення 230 В змінного струму / 50 Гц,
• вихідна потужність Pmax 150 Вт,
• розміри 285 мм * 128 мм * 145 мм,
• маса нетто 5,5 кг,
• робоча температура 0 ... 40 градусів C, відносна вологість < 80%,
• температура зберігання -10 ... +70 градусів C, відносна вологість <70%,
• стабільність напруги в режимі CV: <0,01%+3mV,
• стабільність навантаження в Режим CV: <0,01% +5 мВ,
• час відновлення в режимі CV: <100 мкс,
• пульсації та шум у режимі CV: <1,0mVrms,
• температурний коефіцієнт зміни в режимі CV: <300ppm/deg.C,
• стабільність струму в режимі CC: <0,2%+3mA,
• li>
• стабільність навантаження в CC режим: <0,2% +3 мА,
• пульсації та шум у режимі CC: <3mArms,

Неприйнятно використовувати джерело живлення з однофазним джерелом живлення 230 В змінного струму 50 Гц. від розетки без т.зв заземлюючий контакт.Кабель живлення підприємства завжди повинен бути підключений до розетки із заземлюючим штирем - це умова підтримки низьких параметрів пульсацій і шумів на виході джерела живлення. На передній панелі є жовта клема з позначкою GND, яка підключається всередині джерела живлення до корпусу джерела живлення та до контакту в розетці живлення. Оптимально, якщо ваша робоча станція буде покрита заземлюючим килимком, також підключеним до потенціалу землі (PE). Призначення такого килимка – розсіювати електростатичні заряди.

Щоб забезпечити найменшу можливу пульсацію, ви можете додатково під’єднати одну з клем (-) або (+) до потенціалу заземлення (GND / PE) , однак тоді вам потрібно не забути перевірити, чи електронна система з живленням не має жодного з’єднання з потенціалом заземлення (PE) або N. Якщо ви плануєте використовувати джерело живлення для живлення, наприклад, драйверів ЧПК або інших подібних систем, що живляться, наприклад, від 3-фазна мережа. LV, які можуть бути підключені до PE, N або навіть так звані фаза L - звертайтеся до нас із запитом про можливість співпраці. Клеми (-) і (+) підключені до потенціалу GND (PE) через внутрішню систему дистанційного керування.

Чіткий 3-символьний світлодіодний дисплей напруги та струму - просте управління, практичний STOP / OUT кнопка для відключення навантаження без необхідності від'єднувати його кабелі, лінійний стабілізатор, що працює з великим трансформатором із постійною потужністю навантаження 200 Вт, швидкий час відгуку регуляторів напруги та струму!

Професійний лінійний серійний лабораторний блок живлення з відмінне співвідношення ціни та якості. Для професіоналів, яким потрібен мінімально можливий шум і частота пульсу.

Ми раді відповісти на будь-які технічні запитання. Надаємо технічну підтримку в підборі елементів, а також консультації під час монтажу / параметризації / експлуатації.

Рекомендуємо!
