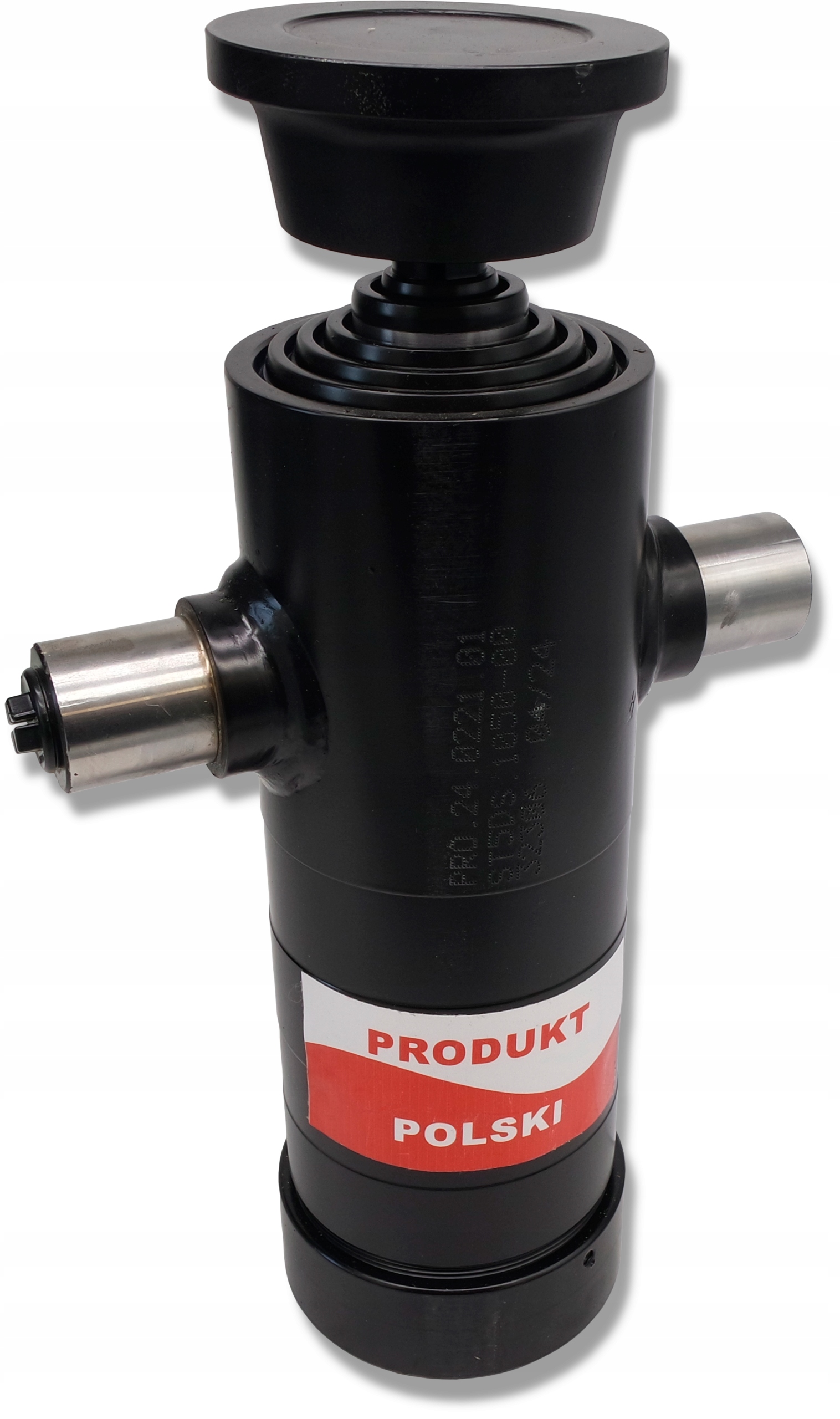

Польський гідроциліндр з ходом 1050 мм з розеткою

SKRAW-MET КОД: [3969]

Виробник: SM-G (SKRAW MET GROUP)

Символ: ST-5.1050

Увага! Ілюстративне фото, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!

Це варто знати при виборі постачальника актуаторів

Фотографії та малюнки демонструють лише зовнішній вигляд актуаторів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і якісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт з нашого асортименту, ви робите вдалий і мудрий вибір, а товар надходить з польської фабрики.

SKRAW-MET є багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду він використовує лише посилені ущільнення польського походження, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

На інших наших аукціонах ви знайдете посилені ущільнення як ремонтний набір для цього приводу.

_____________________________________________________________________

Завдяки його структурі у формі 5 подовжувачі, привід ідеально підходить для транспортних засобів з низьким дорожнім просвітом автомобіля або причепа або з високим карданним валом.

Актуатор встановлюється в причепи, вантажівки та спеціалізовані транспортні засоби. Завдяки своїй конструкції він використовується в причепах із заднім перекиданням.

Можна придбати додаткову люльку, яка дає нам можливість відкидати на 3 сторони.

Гідроциліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільське господарство, садівництво, лісове господарство та будівництво.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу викликано дією розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захисний пристрій (канат, гідравлічний або електричний запірний клапан).

A добре підібраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2 S )

a° - кут нахилу кузов причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• П'ятьдвадцятиступінчастий
• Довжина приводу в неактивному стані: 390 мм
• Хід приводу: 1050 мм
• Довжина повністю висунутого приводу: 1440 мм
• Діаметр приводу: 110 мм
• Мастильний патрубок, внутрішня різьба: M22x1,5

Потреба в маслі: 5 літрів

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/втягування поршня: 0,5 м/с

Допустима температура навколишнього середовища: -40°C до +60°C

Допустима температура оливи: -15°C до +80°C

Тип сальника: різьбовий, угвинчений у труба

Шток поршня: хромований

Тип рідини: гідравлічне масло на основі мінерального масла
