Гідроциліндр з ходом 1050 мм з розеткою

СКРАВ-МЕТ КОД: [3124]

Виробник: SM-G (SKRAW MET GROUP)

Символ: HC-ST5LW-1050-00

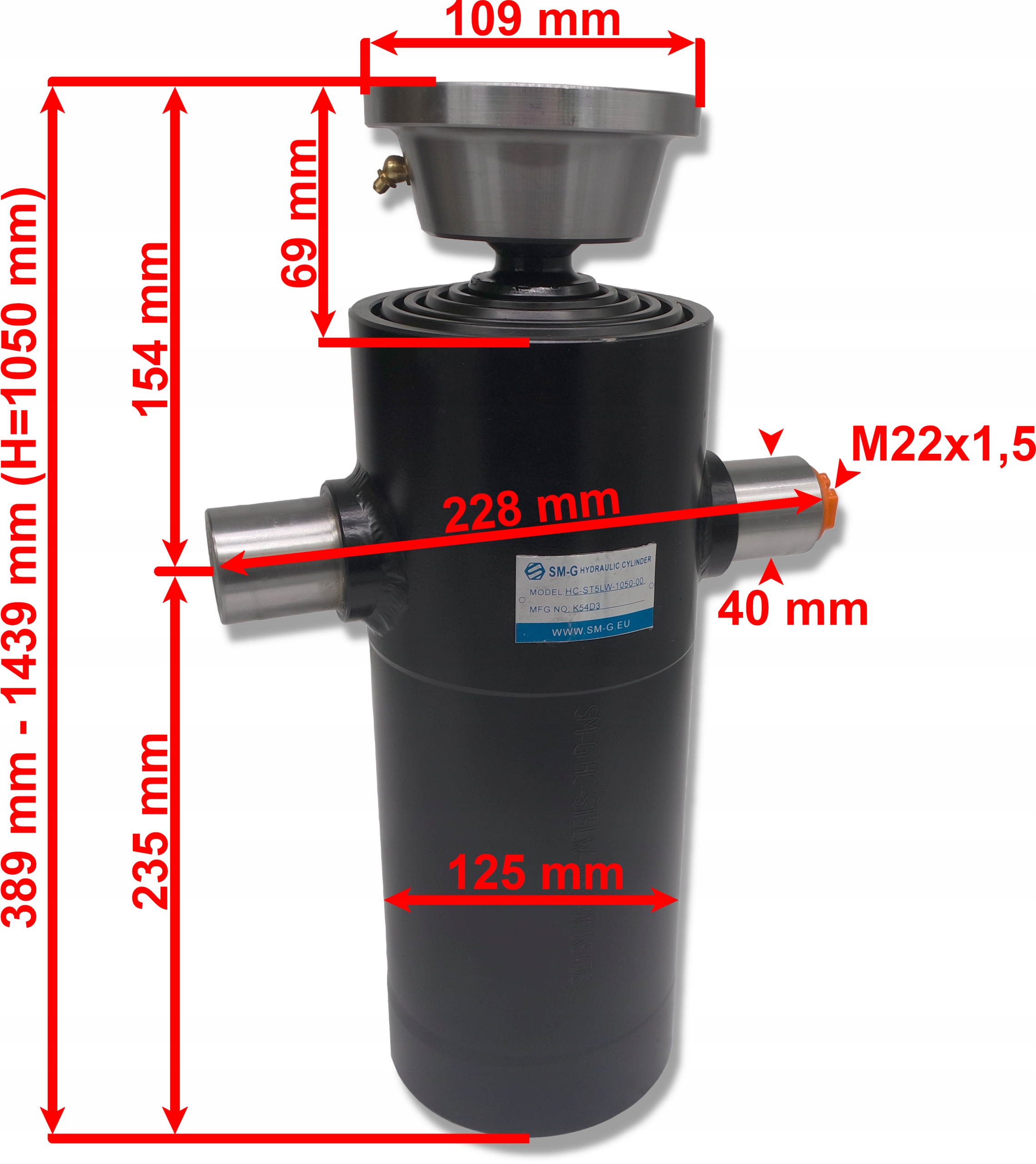

Увага! Ілюстративне фото, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!

Це варто знати при виборі постачальника приводу

Фото та фотографії показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнення, сальник, шатун і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт із нашого асортименту, ви робите вдалий і мудрий вибір.

На інших наших аукціонах ви знайдете посилені ущільнення як комплектний ремонт цього актуатора.

_____________________________________________________________________

Завдяки своїй конструкції у вигляді 5 подовжувачів, актуатор ідеально підходить для транспортних засобів з низьким рівнем грунту зазор транспортного засобу, причепа або приводу з високим валом.

Привід встановлюється в причепи, вантажівки та спеціалізовані транспортні засоби доставки. Завдяки своїй конструкції він використовується в причепах із заднім самоскидом.

Можливо придбати люльку, що дає нам можливість перекидання на 3 сторони.

Гідроциліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві , садівництво, лісове господарство та будівництво

Максимальна вантажопідйомність 8 тонн.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від 40 до 45 градусів

Ви можете вибрати це залежно від типу товару нахиляйтеся самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• П'ятиступінчастий
• Довжина приводу в неактивному стані: 389 мм
• Хід кулінатора: 1050 мм
• Довжина приводу в повному розкладеному стані: 1439 мм< /li>
• Діаметр кулінатора: 125 мм
• Масляне підключення, внутрішня різьба: M22x1,5

Потреба в мастилі: 5 літрів

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/складання поршня: 0,5 м/с

Допустима температура навколишнього середовища: -40°C до +60°C

Допустима температура масла: -15°C до +80°C

Тип сальника: різьблення, що вкручується в трубу

Поршневий шток:хромований

Тип рідини: гідравлічна олива на основі мінерального масла
