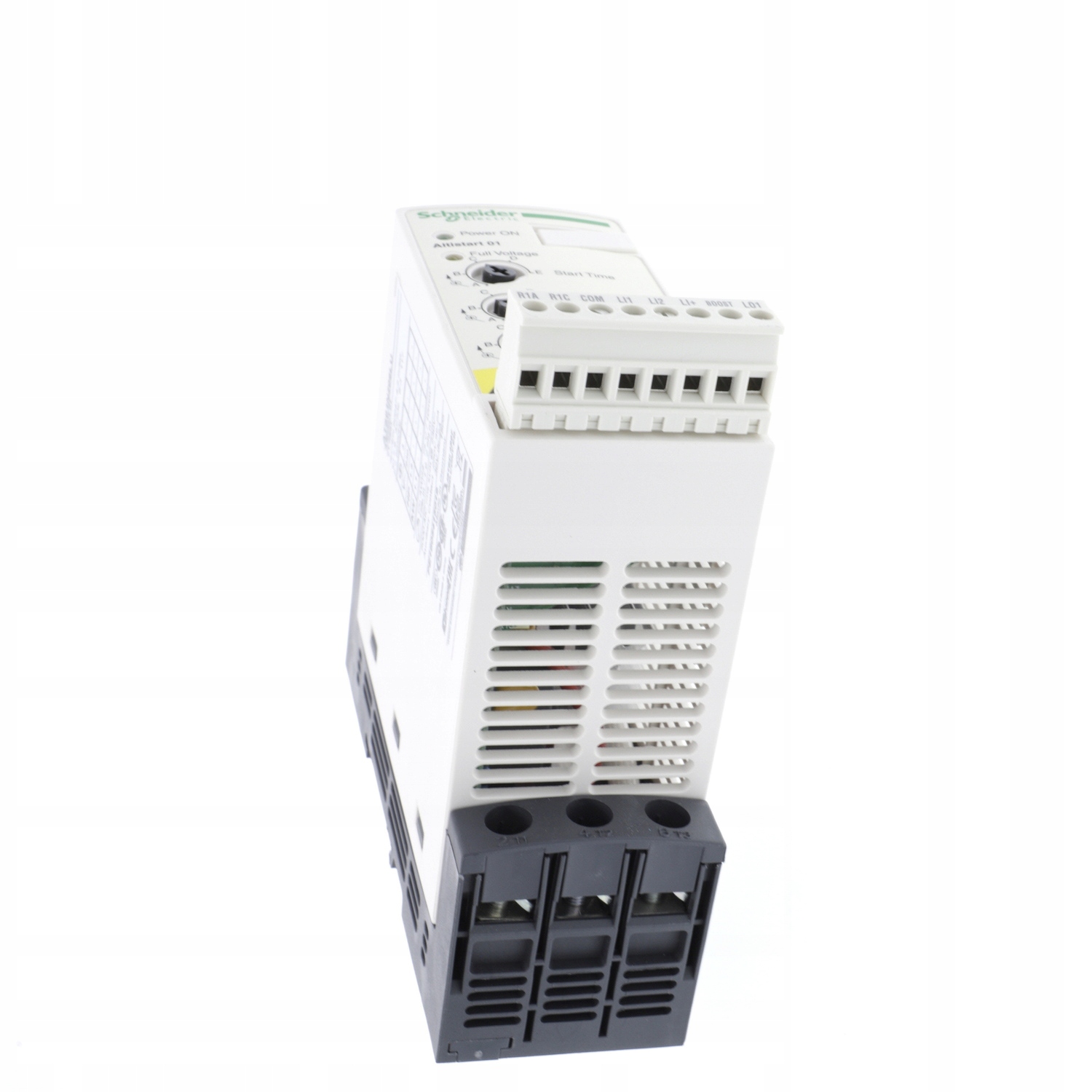

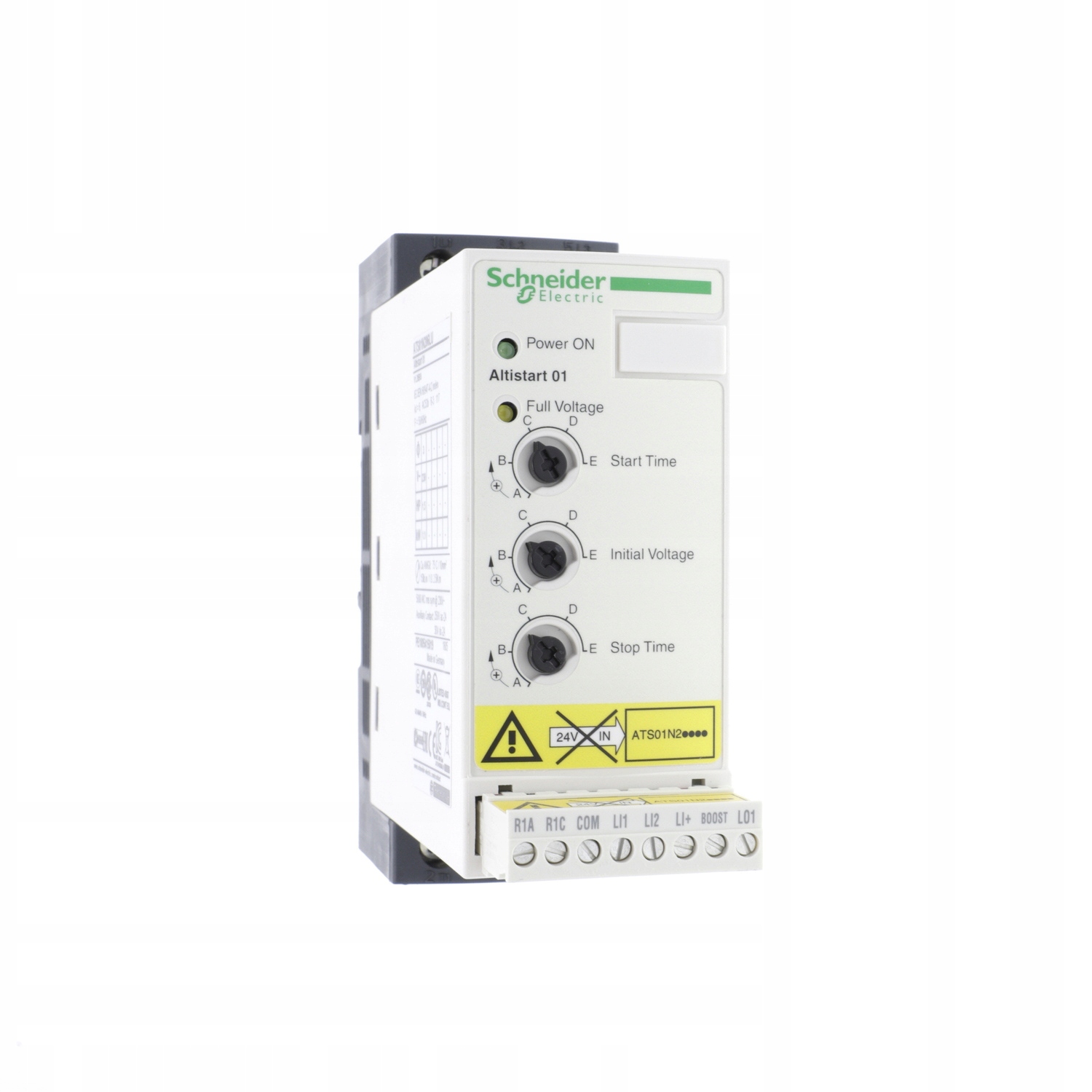

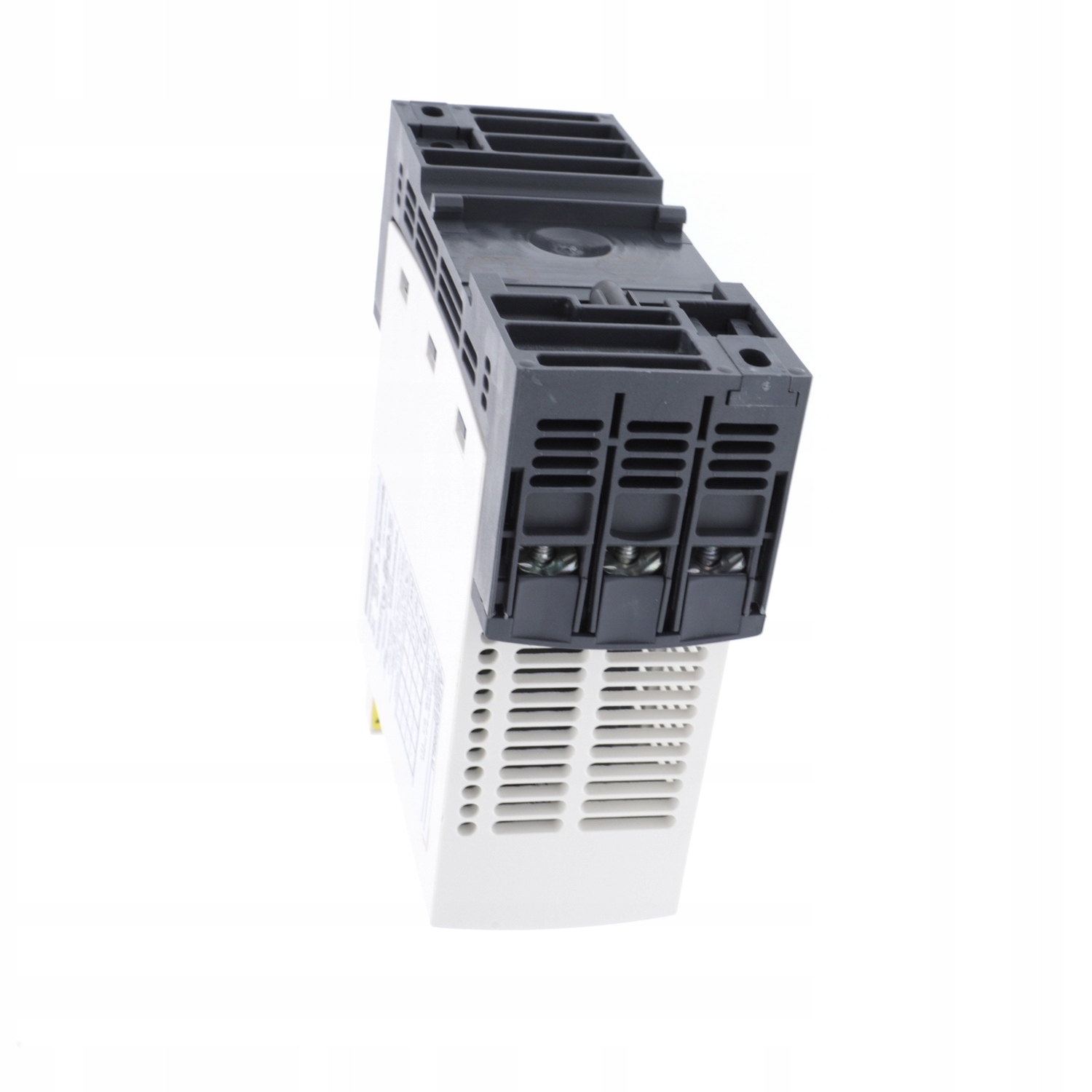

Schneider Electric, система плавного пуску Altistart 01 - ATS01 3 фази 380/415VAC 50/60Hz 3kW 6A IP20, Altistart 01 - ATS01N206QN

Schneider Electric, система плавного запуску

• Цей пристрій плавного пуску Altistart 01 встановлюється на DIN-рейку та може живити трифазні асинхронні двигуни струмом до 6 А. Цей Altistart 01 можна використовувати для двигуна з номінальною потужністю до 1,1 кВт або 1,5 к.с. для 3-фазного (від 200 до 240 В змінного струму). як конвеєри, конвеєрні стрічки, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та машини з ремінним приводом.
• Він має ширину 45 мм, що робить його одним із найменших пристроїв плавного пуску на ринку, його можна встановити практично будь-де. Він має вбудований байпас, що зменшує шум і розсіювання тепла.
• Проста конфігурація лише з 2 параметрами: можуть бути налаштовані неспеціалістами. Забезпечує плавний запуск машин, уникаючи механічних навантажень і продовжуючи термін їх служби.

• Асортимент: Altistart 01
• Кількість фаз в мережі: 3 фази
• Потужність двигуна в кВт: 15 кВт, 3 фази на 380...415 V< /li>
• Параметри пускового пристрою IcL: 32 А
• Призначення пристрою: Асинхронні двигуни
• Тип пуску: Запуск із зміною напруги
• Коротка назва пристрій: ATS01
• Тип продукту або компонента: Пристрій плавного пуску
• Застосування продукту: Компактні машини
• Номінальна напруга живлення [Us]: 380... 415 В - 10. ..10 %
• Напруга ланцюга керування [Uc]: вбудований стартер
• Вихідна напруга: <= напруга живлення

• Час запуску: регулюється від 1 до 10 с
• Час запуску: 1 с / 50
• Час запуску: 10 с / 5< /li>
• Час запуску: 5 с / 10
• Частота мережі: 47,5...63 Гц
• Частота живлення: 50...60 Гц - 5. ..5 %
• Доступна функція: інтегрований шунт
• Глибина: 131 мм
• Код сумісності: ATS01N2
• Логіка дискретного входу: позитивна LI1, LI2, BOOST при 0: < 5 В і <= 0,2 мА в стані 1: > 13 В, >= 0,5 мА
• Вага виробу: 0,56 кг
• Початковий момент: 30...80 % моменту запуску двигуна, підключеного безпосередньо до лінії живлення
• Дискретна вхідна напруга: 24...40 В
• Дискретна вихідна напруга: 24 В (обмеження напруги: 6...30 В) відкритий логічний колектор
• Струмове навантаження: 160 A при номінальному навантаженні
• Маркування: CE
• Дискретний вихідний струм: 2 A DC- 13
• Дискретний вихід струму: 3 A AC-15
• Ширина: 45 мм
• Тип системи запуску двигуна: Система плавного запуску

• Тип дискретного входу: логічні входи (LI1, LI2, BOOST) функції зупинки, запуску та посилення при запуску <= 8 мА 27 кОм
• Тип дискретного виходу: кінець сигналу LO1 з логікою відкритого колектора старт
• Тип дискретного виходу: релейні виходи R1A, R1C НІ
• Тип дисплея: 1 світлодіод (зелений) для живлення від стартера
• Тип дисплея: 1 світлодіод (жовтий) ) ) при досягненні номінальної напруги
• Обмеження вихідної напруги: 342-456 В
• Версія пристрою: з радіатором
• Висота: 154 мм< /li>
• Діапазон потужності двигуна AC-3: 15-25 кВт для 380-440 В 3 фази

• Забезпечує плавний запуск насосів, вентиляторів, компресорів і механізмів, запобігаючи механічним навантаженням і подовжуючи термін служби
• Поступовий запуск зменшує шум, пов’язаний із запуском і зупинкою двигунів, зменшуючи дискомфорт для операторів під час роботи < /li>
• Ширина 45 мм, це один із найменших пристроїв плавного пуску на ринку; можна встановити майже будь-де
• Проста конфігурація лише з 2 параметрами: може бути налаштована неспеціалістом
• Точне керування часом запуску дозволяє пристосуватися до інерції системи та механічних обмежень
• li>
• Вбудований байпас зменшує шум і розсіювання тепла
