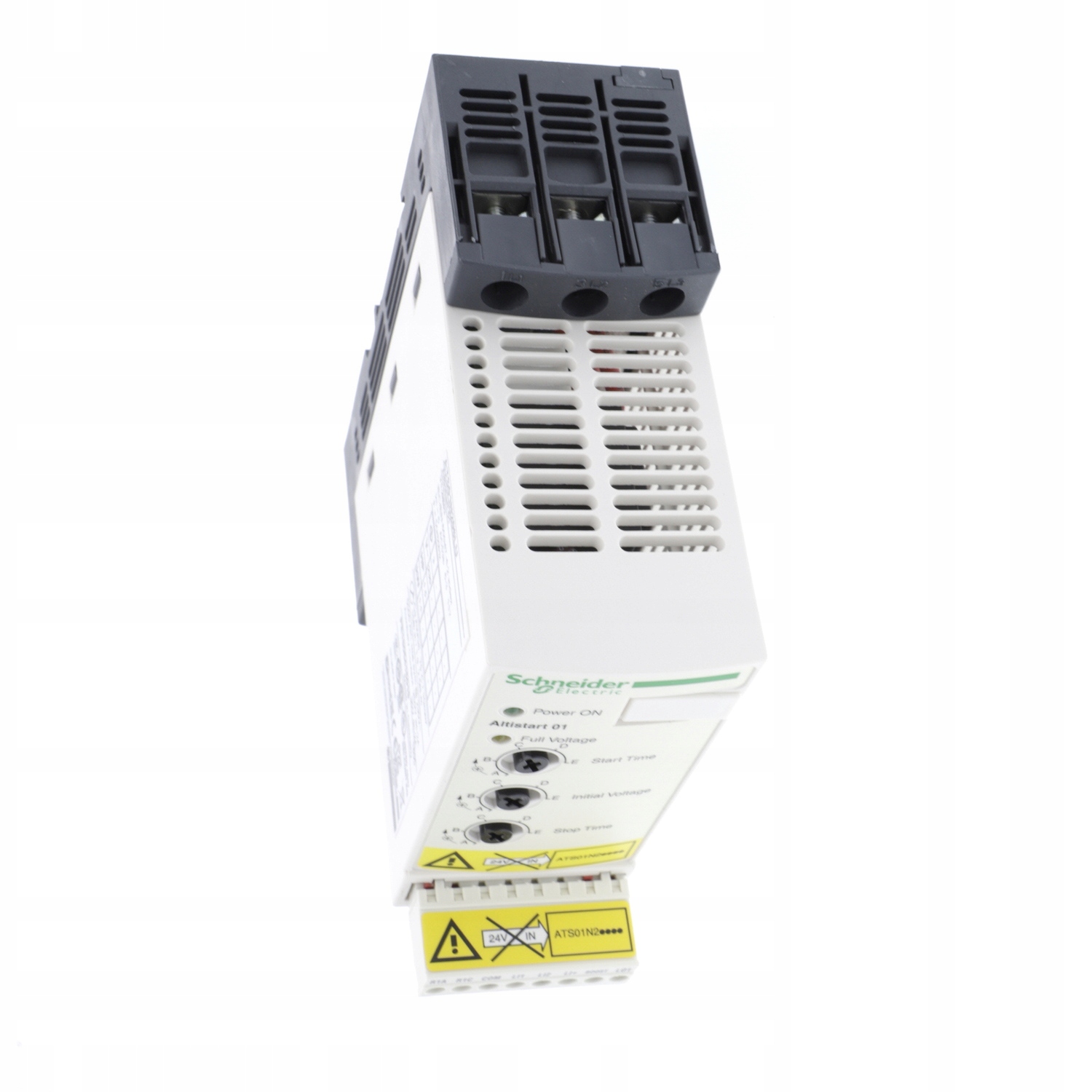

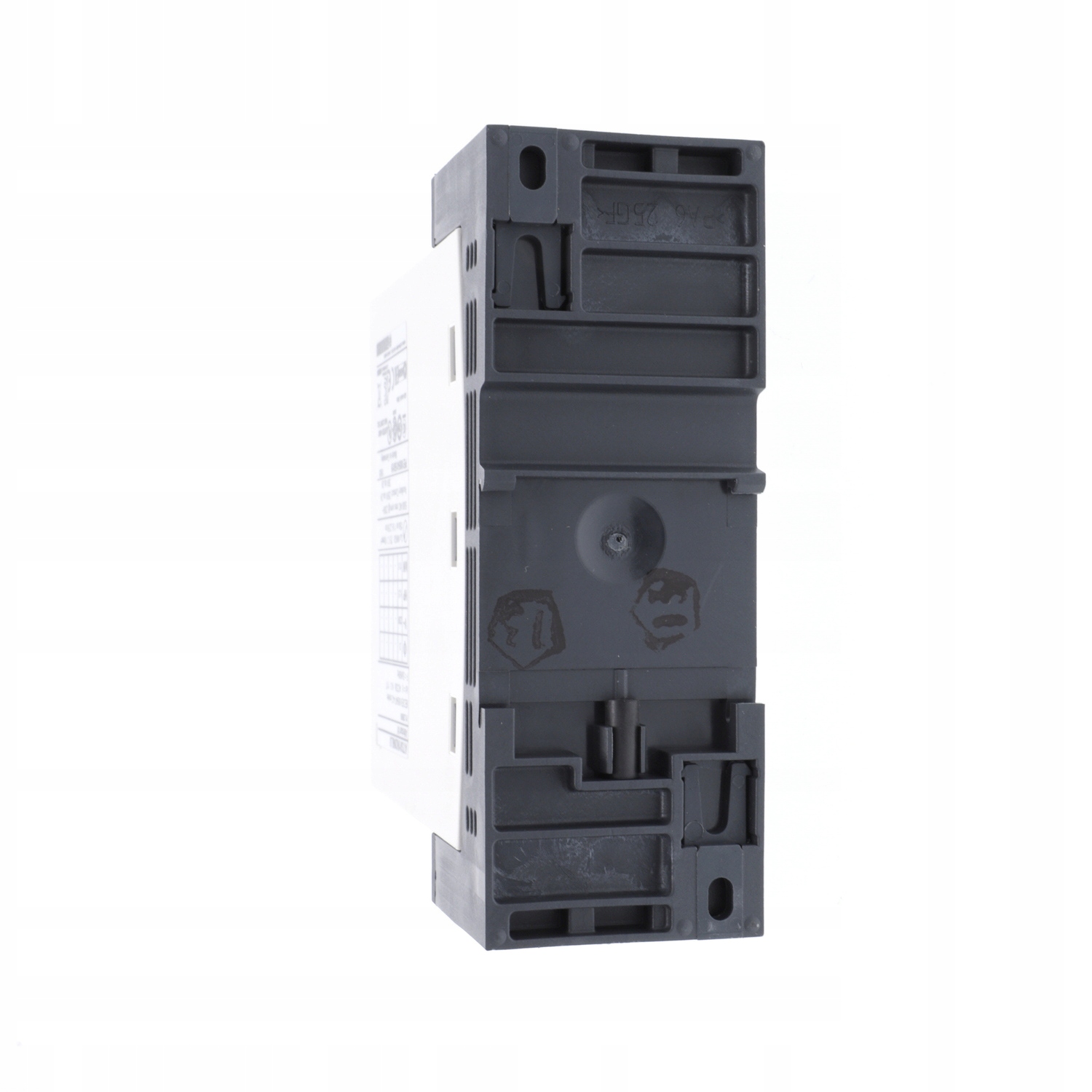

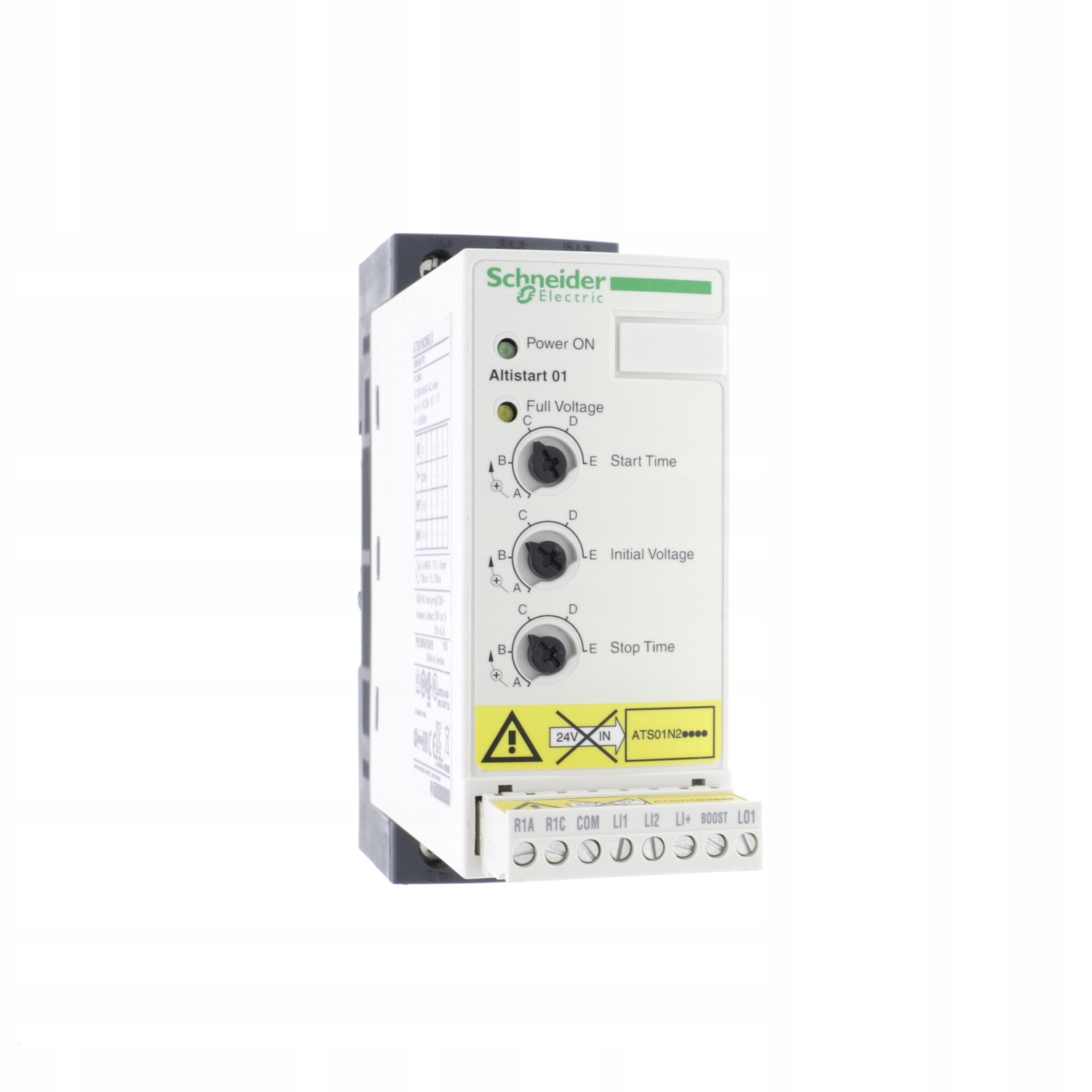

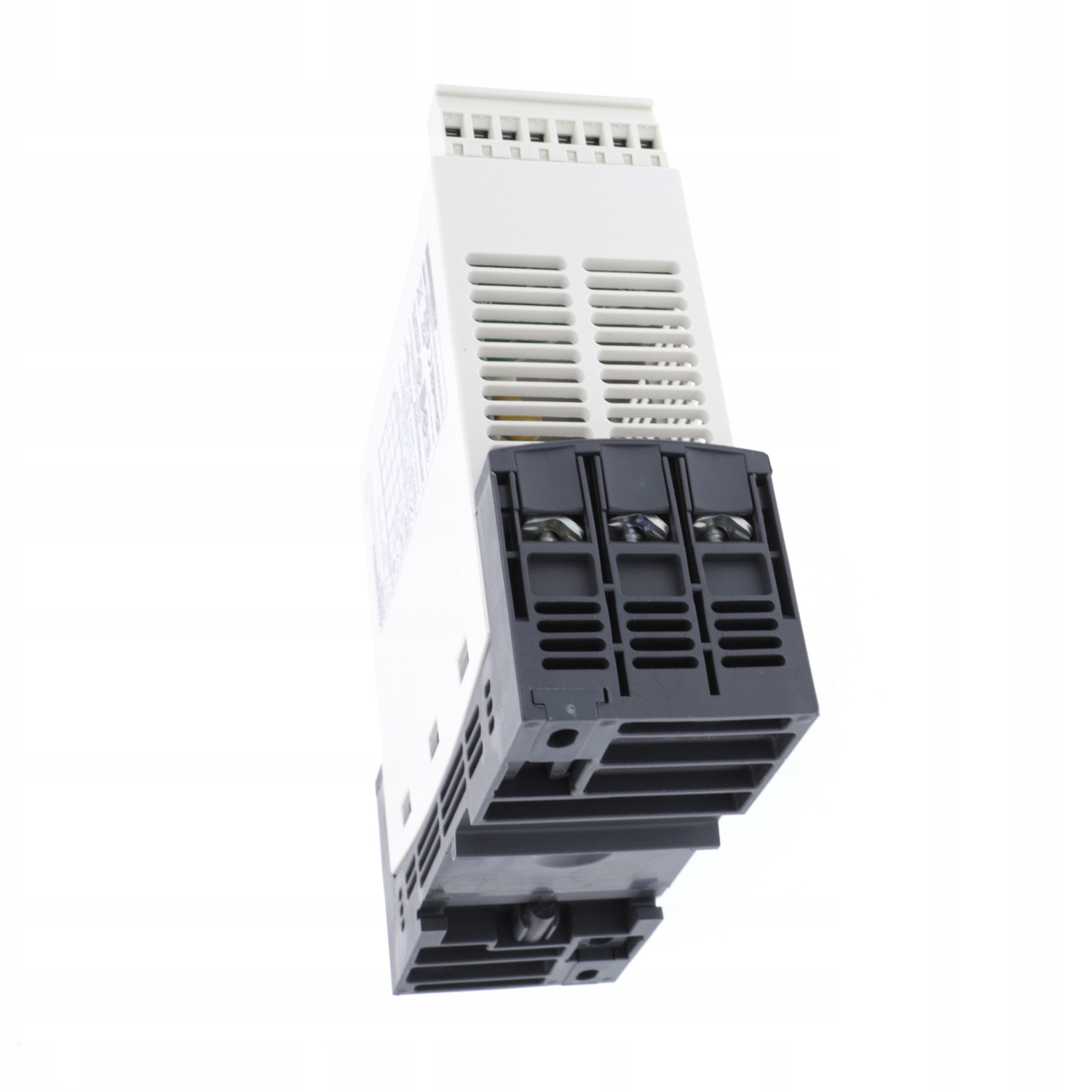

Schneider Electric, система плавного пуску Altistart 01 - ATS01 3 фази 380/415 В змінного струму 50/60 Гц 5,5 кВт 12 A IP20, Altistart 01, ATS01N212QN

Schneider Electric, система плавного запуску

• Цей пристрій плавного пуску Altistart 01 монтується на DIN-рейку та може живити трифазні асинхронні двигуни до 12 А.
• Цей пристрій Altistart 01 можна використовувати для двигуна з номінальною потужністю до 3 кВт або 3 к.с. для 3-фазного (від 200 В до 240 В змінного струму). Цей пристрій плавного пуску, встановлений на DIN-рейку, призначений для плавного запуску простих машин, таких як конвеєри, конвеєрні стрічки, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та машини з ремінним приводом.
• Це 45 мм. ширини, це робить його одним із найменших пристроїв плавного пуску на ринку, його можна встановити майже скрізь.
• Він має вбудований байпас, що зменшує шум і розсіювання тепла.
• Проста конфігурація лише з 2 налаштуваннями: може бути налаштована неспеціалістом.
• Забезпечує плавний запуск машин, уникаючи механічних навантажень і подовжуючи термін їх служби.

Altistart 01 - ATS01

Altistart 01 - система плавного пуску для простих машин і застосувань потужністю від 0,37 до 15 кВт.

Система плавного пуску призначена для зменшення пускового моменту двигуна. Завдяки софстартеру ми забезпечуємо м'який пуск асинхронних двигунів, зменшуючи їх пусковий струм. Це робиться шляхом поступового підвищення напруги при запуску. ATS01 поєднує простоту та ефективність, забезпечуючи ідеальне рішення для ваших машин.

● Асортимент продукції: Altistart 01

● Кількість фаз в мережі: 3 фази

● Потужність двигуна в кВт: 15 кВт, 3 фази на 380...415 В

● Параметри пускача IcL: 32 A

● Цільове використання пристрою: асинхронні двигуни

● Тип запуску: запуск із зміною напруги

● Коротка назва пристрою: ATS01

● Тип продукту або компонента: пристрій плавного запуску

● Використання продукту: компактні машини

● Номінальна напруга живлення [Us]: 380...415 В - 10...10%

● Напруга ланцюга керування [Uc]: вбудований стартер

● Вихідна напруга: <= напруга живлення

• Час запуску: регулюється від 1 до 10 с
• Час запуску: 1 с / 50
• Час запуску: 10 с / 5< /li>
• Час запуску: 5 с / 10
• Частота мережі: 47,5...63 Гц
• Частота живлення: 50...60 Гц - 5. ..5 %
• Доступна функція: інтегрований шунт
• Глибина: 131 мм
• Код сумісності: ATS01N2
• Логіка дискретного входу: позитивна LI1, LI2, BOOST при 0: < 5 В і <= 0,2 мА в стані 1: > 13 В, >= 0,5 мА
• Вага виробу: 0,56 кг
• Початковий момент: 30...80 % моменту запуску двигуна, підключеного безпосередньо до лінії живлення
• Дискретна вхідна напруга: 24...40 В
• Дискретна вихідна напруга: 24 В (обмеження напруги: 6...30 В) відкритий логічний колектор
• Струмове навантаження: 160 A при номінальному навантаженні
• Маркування: CE
• Дискретний вихідний струм: 2 A DC- 13
• Дискретний вихід струму: 3 A AC-15
• Ширина: 45 мм
• Тип системи запуску двигуна: Плавний пуск
• Дискретний тип входу: Логічні входи (LI1, LI2, BOOST) функції зупинки, запуску та посилення при запуску <= 8 мА 27 кОм
• Тип дискретного виходу: Логічний сигнал відкритого колектора LO1 завершення запуску
• Тип дискретного виходу: релейні виходи R1A, R1C НІ
• Тип дисплея: 1 світлодіод (зелений) для стартера під напругою
• Тип дисплея: 1 світлодіод (жовтий) для коли номінальна напруга досягнуто. -3 діапазон потужності двигуна: 15-25 кВт для 380 -440 В 3 фази

● Забезпечує плавний запуск насосів, вентиляторів, компресорів і машин, запобігаючи механічному впливу та подовжуючи термін їх служби

● Поступовий запуск зменшує шум, пов’язаний із запуском і зупинкою двигунів, зменшуючи дискомфорт для операторів під час роботи

● Ширина 45 мм, це один із найменших пристроїв плавного пуску на ринку; його можна встановити практично скрізь

● Проста конфігурація лише з 2 налаштуваннями: можуть налаштувати неспеціалісти

● Точний контроль над часом запуску дозволяє пристосовуватися до інерції системи та механічних обмежень

● Вбудований байпас зменшує шум і розсіювання тепла
