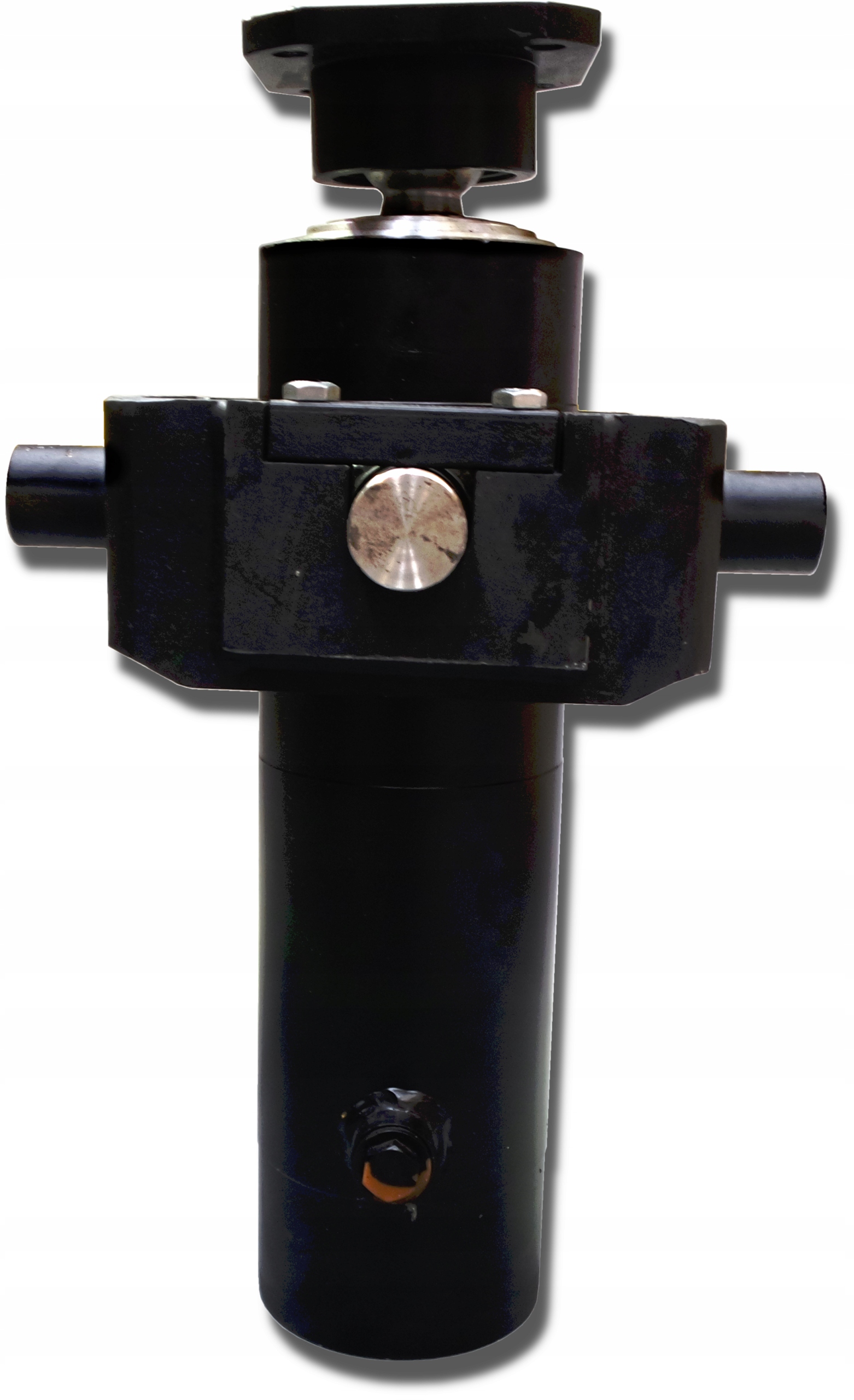

Польський гідравлічний циліндр з ходом 1300 мм з люлькою та розеткою

СКРАВ-МЕТ КОД: [3306]

Виробник: Skraw-Мет

Символ: ST04.1300-00

_____________________________________________________________________

Це варто знати при виборі приводу постачальника

Фотографії та малюнки показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і якісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт з нашого асортименту, ви робите вдалий і мудрий вибір, а товар надходить з польської фабрики.

SKRAW-MET є багаторічним лідером у виробництві актуаторів. Завдяки досвіду він використовує лише посилені ущільнення польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

На інших наших аукціонах ви знайдете посилені ущільнення як ремонтний набір для цього циліндра.

________________________________________________________________________________

Ціліндр встановлений у причепах і спеціалізованих транспортних засобах.

Завдяки своїй конструкції, використовується в причепах-самоскидах з перекиданням на 3 сторони (назад і набік), такі як:

• D-47
• PRONAR
• T-654
• T-169
• T-655
• T-117
• T-669 інші.

Гідравлічний циліндр ідеально підходить для машин і пристроїв з гідравлічним приводом. Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Максимальна вантажопідйомність 8 ТОНН

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу викликано дією розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захисний пристрій (канат, гідравлічний або електричний запірний клапан).

A добре підібраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2 S )

a° - кут нахилу кузов причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• Чотириступінчастий,
• Довжина актуатора в неактивному стані 479 мм,
• Хід актуатора 1300 мм
• Довжина повністю висунутого актуатора 1779 мм,
• Діаметр актуатора 125 мм,
• з’єднання масляної труби M22*1,5 внутрішнє,

Потреба в маслі: 8 літрів

Максимальний робочий тиск: 18 МПа

Номінальний тиск: 16 МПа

Випробувальний тиск: 20 МПа

Початковий тиск: 0,5 МПа

Швидкість висування/втягування поршня: 0,5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: з різьбленням, угвинченим у трубу

Поршневий шток: хромований

Тип рідини: гідравлічна олива на масляній основі мінерал

Гніздо гідроприводу

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, трейлерах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

Гніздо для кульки діаметром 55 мм

Гніздо має 4 отвори fi 13 мм

Висота гнізда 54 мм

Закріплено двома підшипниками плюс сегерне кільце

Сідло змащено каламіткою

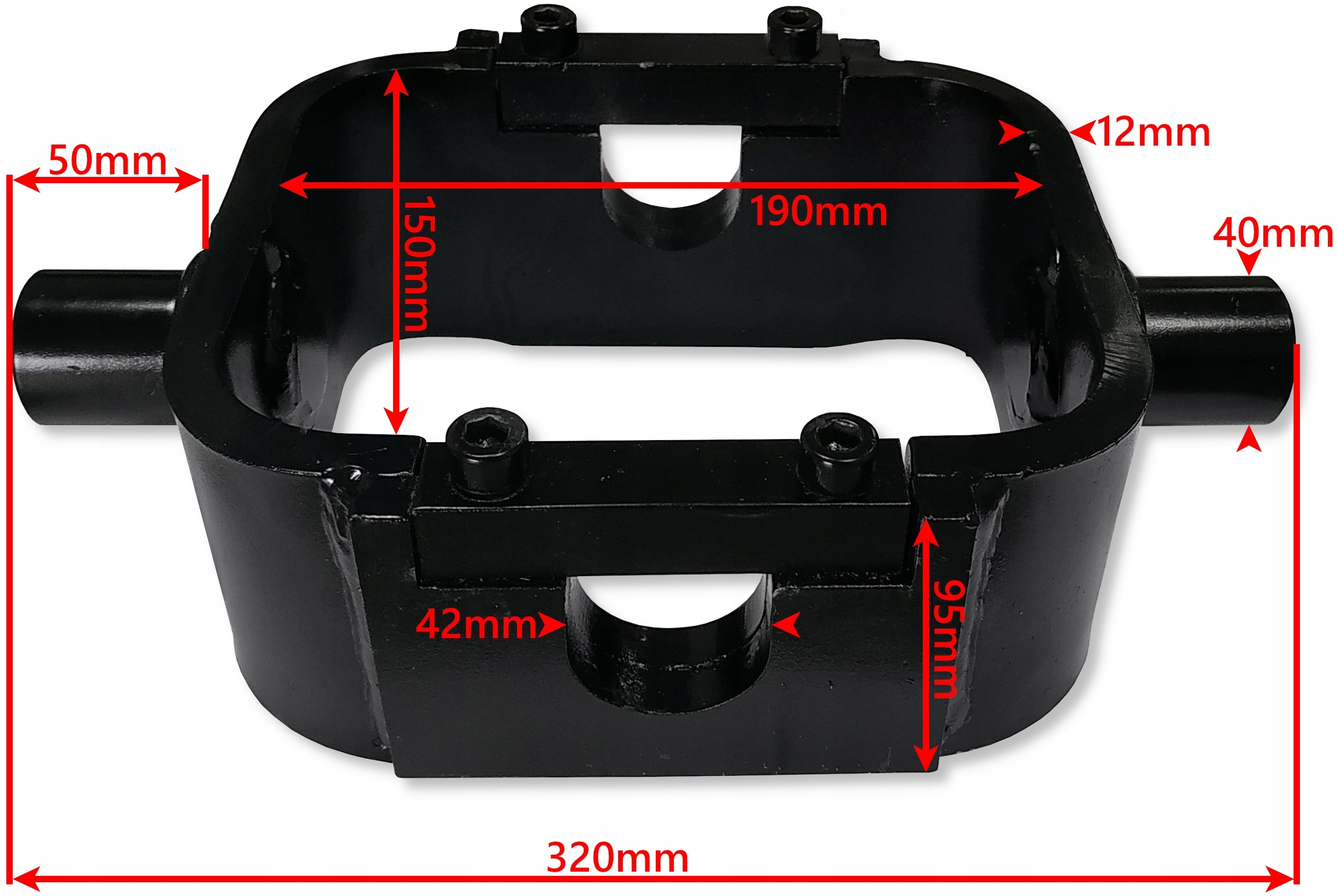

Посилене кріплення приводу (люлька)

[0140]

Люска виготовлена міцно, гнізда для кріплення приводу посилені, привід закріплений гвинтами з шестигранним шестигранником.

За допомогою кріплення з приводом можна тристороннє перекидання причепа досягнуто.

Технічні характеристики:

Внутрішня ширина: 190 мм x 150 мм.
