Гідроциліндр польський ЦИЛІНДР ПРИЧІПНИЙ ПОРШЕНЬ D-35 З ГНІЗДОМ

СКРАВ-МЕТ КОД: [7194]

Виробник: Скрав-Мет

Символ: СТ-2.520-00 Д-35

SKRAW-MET є багаторічним лідером у виробництві приводів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнювачі як ремкомплект для цього циліндра.

Гідроциліндр односторонньої дії з монтажним набором, розеткою та захистом розетки.

Гідравлічний циліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Основним застосуванням цього циліндра є причіп D-35, де два таких циліндра дозволяють перекидати на бік.

Він також використовується для ремонту та виробництва причепів зі схожими характеристиками (наприклад, D-47).

Він може бути використаний у сільському господарстві, садівництві, лісництві та будівництві.

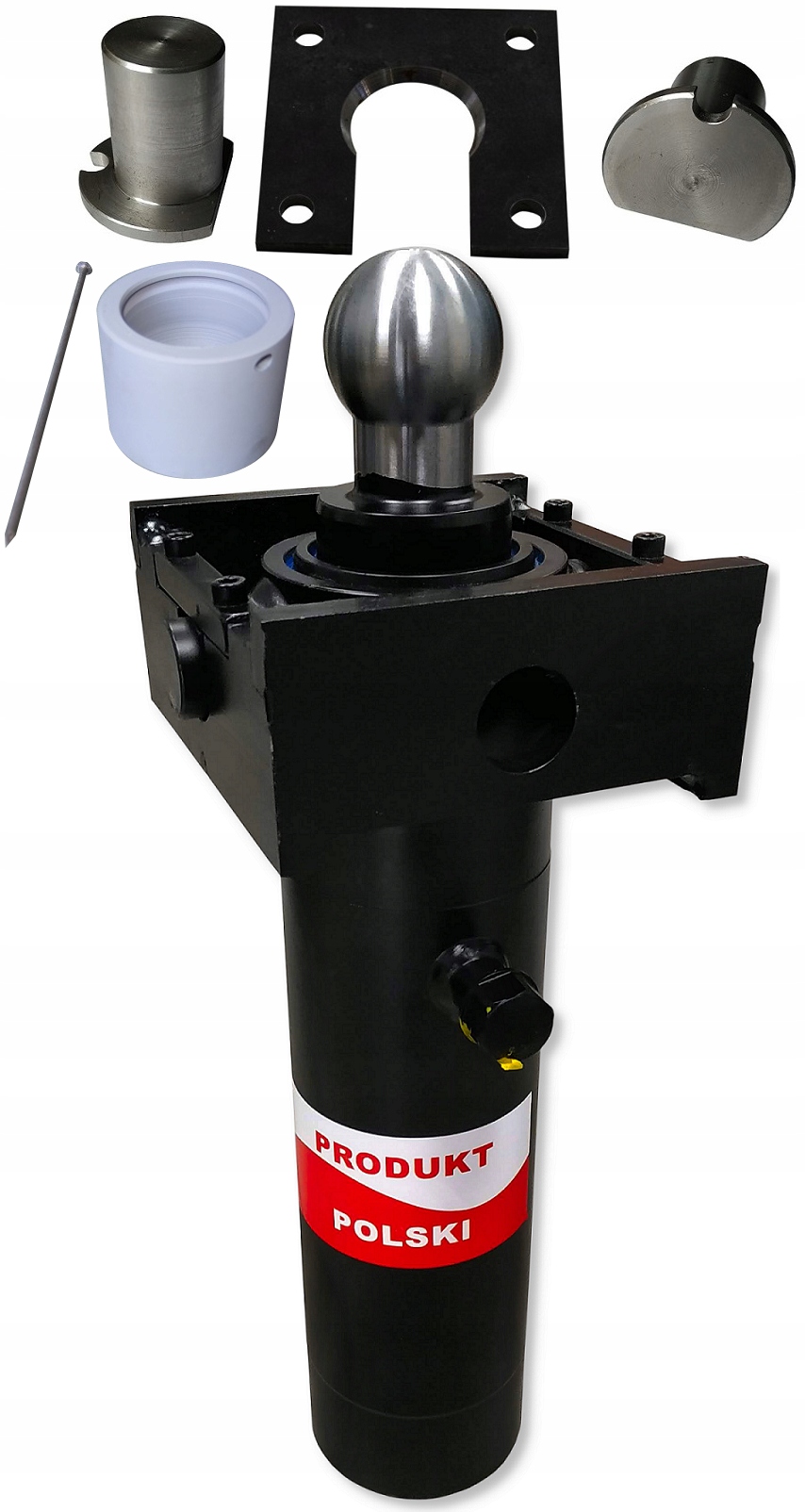

В комплект входить:

• Гідроциліндр
• Підвіска Culinator (люлька),
• Два шпильки
• Сидіння приводу
• Захист сидіння

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей нахиляйтеся самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2S )

a° — кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

___

T — Сила штовхання

БАР — Тиск

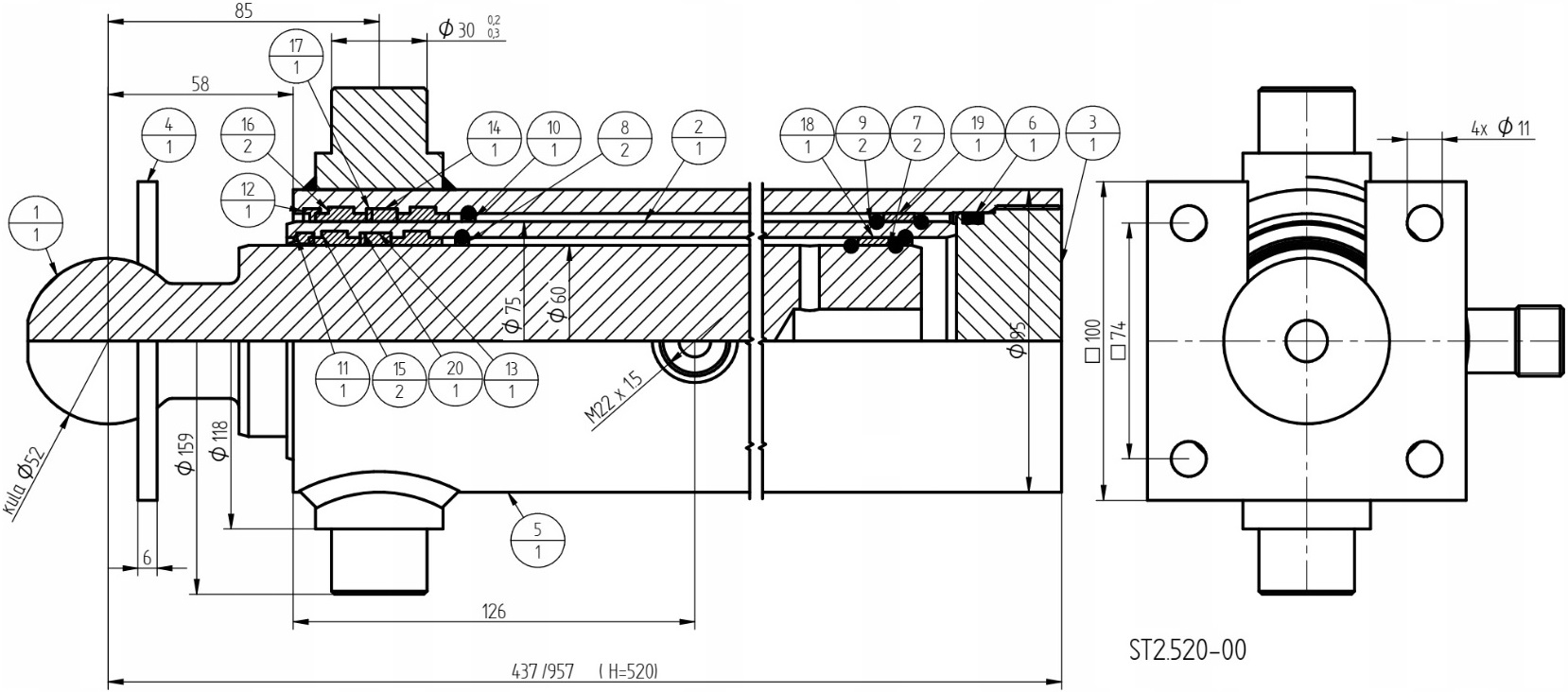

Технічні характеристики:

• Кількість ступенів: два
• Довжина актуатора в складеному стані 437 мм,
• Хід поршня 520 мм,
• Загальна довжина циліндра після розкладання 957 мм,
• Діаметр першого поршневого штока 60 мм,
• Діаметр другого поршневого штока 75 мм,
• Зовнішній діаметр привод 95 мм,
• Гідравлічне з'єднання M22*1,5

Швидкість макс. поршневий шток: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в маслі: 2 л

Допустима температура навколишнього середовища від -40℃ до +60℃

Допустима температура масла від -15 ℃ до +80 ℃

Тип сальника: з різьбою, що вкручується в трубу

Поршневий шток:хромований

Тип рідини: гідравлічна олива на основі мінерального масла

________________________________________________

• Колиска всередині: 135 мм x 122 мм
• Колиска зовні: 159 мм x 146 мм
