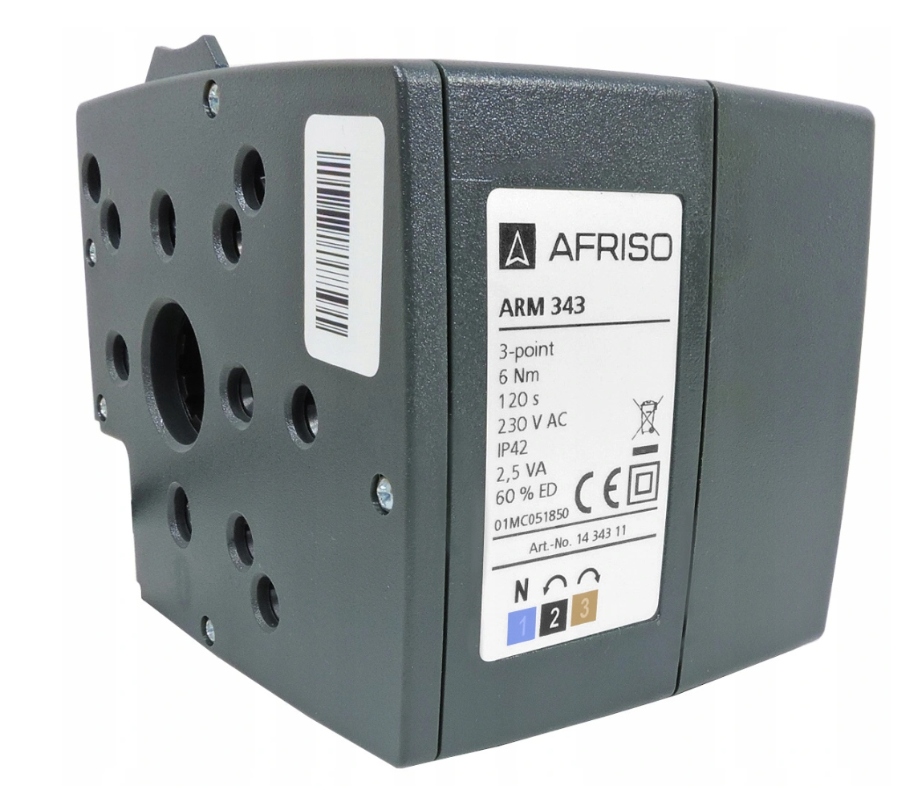

ПРИВОД ДЛЯ ЗМІШУВАЛЬНОГО КЛАПАНА 343 PROCLICK 3 ТОЧКИ + ВЕНТИЛЯЦІЯ

ЗАСТОСУВАННЯ

Електроприводи ARM ProClick 1434310 призначені для керування поворотними змішувальними клапанами. Залежно від версії їх крутний момент становить 6 або 15 Нм. Діапазон їх повороту становить 90°. Також можна керувати приводом в ручному режимі за допомогою ручки.

ОПИС

Актуатори ARM ProClick відрізняються унікальними функціями та привабливим зовнішнім виглядом. Двостороння шкала на ручці визначає ступінь відкриття клапана. Великі світлодіоди вказують напрямок обертання клапана. Ручне обертання клапана можливо завдяки зручній у використанні кнопковій муфті. Приводи ARM ProClick не потребують технічного обслуговування завдяки використанню мастила для зубчастих передач, яке надзвичайно липке. Приводи постачаються з електричним кабелем довжиною 2 м з чітко позначеними кольорами проводами. Кабель підключається до приводу через штекер, захищений кришкою. Це дозволяє встановлювати привод на клапан без підключеного кабелю керування. Привід ARM ProClick монтується на змішувальні клапани ARV ProClick без використання інструментів і без додаткових деталей або адаптерів. За допомогою відповідних адаптерів приводи ARM ProClick також можна встановити на клапани ARV попереднього покоління та на клапани інших виробників. Залежно від конструкції клапанів, приводи ARMProClick можуть бути встановлені на клапані за допомогою механізму ProClick або традиційним способом, за допомогою кріпильних і стопорних гвинтів.

• напруга живлення: 230 В змінного струму
• Час обертання на 90°: 120 секунд
• крутний момент: 6 Нм
• тип керування: 3-точковий

ІННОВАЦІЙНА система ProClick

Найбільшою перевагою нового покоління змішувальних клапанів ARV ProClick та електричних приводів ARM ProClick є інноваційна система ProClick.

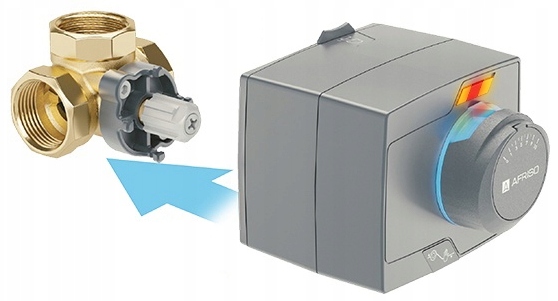

Завдяки цьому встановлення нового приводу ARM ProClick на новий клапан ARV ProClick зводиться до двох простих кроків:

1. Зняття ручки з клапана ARV ProClick.

2. Встановивши на нього актуатор ARM ProClick.

І все це без будь-яких додаткових елементів та інструментів. Просто так!

Ручка і синє обмежувальне кільце кріпляться на клапані за допомогою засувки. Під ручкою завжди є прикручений перехідник для електроприводів ARM ProClick. Електропривід монтується насувом на клапан з перехідником у зручному для користувача положенні. Щоб зняти привід із клапана, просто натисніть і утримуйте кнопку, яка розблоковує механізм блокування.

Оновлений дизайн

Для більш зручного ручного керування ручки на поворотних змішувальних клапанах ARV ProClick і електричні приводи ARM ProClick більші порівняно з попереднім поколінням.

Вони також мають обертову цифрову шкалу, яка встановлюється за допомогою засувки.

1. Світлодіодні діоди - за допомогою чітких світлодіодних діодів привод сигналізує про напрямок обертання, що дозволяє швидко діагностувати його роботу.

2. Зручна ручка - велика ручка з чітким індикатором налаштування дозволяє легко та точно керувати приводом у ручному режимі.

3. Кнопка режиму роботи - проста у використанні кнопка дозволяє змінювати режим роботи приводу з автоматичного на ручний.

4. Кабель зі знімним штекером- Кабель управління підключається до корпусу приводу за допомогою штекера. Це спрощує встановлення самого приводу та виконання електричних з’єднань

МОНТАЖ ПРИВОДУ НА КЛАПАНІ PROCLICK

1. Клапан ARV ProClick

2. Чотири точки кріплення для механізму ProClick

3. Сплющення на адаптері

4. Важіль ProClick

5. Актуатор ARM ProClick

6. Кільце з індикатором

7. Ручка

8. Двостороння шкала

a. тег

b. адаптер штока клапана

c. фіксуючий гвинт приводу

Привід можна встановити в одному з 4 положень. Покажчик синього кільця має бути спрямований угору. Якщо після встановлення приводу на клапан елемент знаходиться в іншому положенні, витягніть ручку, демонтуйте синє кільце та знову встановіть його спрямованим елементом догори. Синє кільце має структурний елемент усередині, який дозволяє підняти його за допомогою плоскої викрутки.

Новий автоматичний вентиляційний отвір AFRISO PrimoVent з Aquastop має низку інноваційних рішень, які дозволили ще покращити параметри вентиляції. Найважливіші зміни стосуються конструкції вентиляційного механізму, розташованого всередині корпусу. Унікальна конструкція нової вентиляції та ефективність її роботи підтверджені отриманням патентного захисту.

Остання версія автоматичної вентиляції оснащена системою Aquastop, яка додатково захищає від протікання води з установки. у разі аварії, наприклад, якщо вентиляційний отвір втратить герметичність через забруднення. Система Aquastop складається зі спеціальних ущільнювачів, які збільшуються в об’ємі в результаті насичення водою внаслідок потенційного витоку. Це призводить до того, що вентиляційний клапан закривається до виходу води.

• матеріал: оцинкована латунь
• з'єднання 1/2” зовнішня різьба
• максимальна температура: 110°C
• максимальний тиск: 12 бар
