ПВСЬКИЙ ПРОФЛЕЙ АЛЮЛІМІЙНИЙ РЕЙЛ ГЕКСОНАЛЬНИЙ 40x40 2250 мм 2,25м

sku: 1807

Монтажна рейка PV, виготовлена ​​з алюмінію розміром 40x40 мм, довжина 2,25 м

кріплення PV довжиною 2250 мм, що дозволяє встановити 2 модулі до 1085 мм.

Параметри продукту:

• Розміри/Хрест -Розсяг: 40 х 40 мм
• Товщина стінки: 1,2/1,4 мм
• Довжина: 2250 мм (± 5 мм)
• Зроблено з зупинки алюмінію 6060, t6
• m10x25mm

Алюмінієва кріпильна рейка з розміром 40x40 мм, довжина 2,25 м

Рейка була виготовлена ​​з високоякісного алюмінію, 6060 видів. Матеріал стійкий до погодних умов, , тому він буде служити багато років і не трапиться з ним в технічному та естетичному плані.

рейка призначена для кріплення сонячних батарей

• На косому даху
• На плоскому даху, що використовує систему з складанням трикутників
• на землі, використовуючи систему з кріпильних трикутників.

рейка була адаптована для прикріплення фотоелектричних панелей, використовуючи середній та кінцевий клацання.

молюски кріпиться до верхнього каналу з гвинтами m8 Allen Gurms та M8 ковзаючими впусками (квадрат) .

Установка проводиться за допомогою гвинтів M10 (з шестикутною головкою) та M10 фланцеві ковпачки

Зразкові програми:

У нашому магазині ви знайдете всі необхідні елементи для встановлення фотоелектричних панелей як на косі, так і на плоскому даху та землі.

Структурні елементи, необхідні для прикріплення фотоелектричних панелей:

• Монтажна рейка 40x40мм
• Два -Tilted Bolt M10x200/M10x250, S -Type Hook або vario
• Роз'єм Profila
• Allen Screat M8x25
• Square M8

Використання товару:

Встановлення фотоелектричних панелей вимагає використання ряду суворо вибраних структурних елементів.

Монтажні елементи для фотоелектричних панелей змінюються залежно від типу даху та покриття, що використовується на ньому.

Продукт, доступний у пропозиції, може бути використаний у таких конструкціях:

1. Плоска структура даху - рівень / вертикальний

Монтажна конструкція, яка дозволяє прикріпити фотоелектричні панелі на плоскому даху - горизонтально або вертикально.

Для того, щоб установка була повністю ефективною сонячної панелі повинна бути встановлена ​​під кутом, що для польських умов становить приблизно 30 ° відносно рівня.

На плоских дахах необхідно скласти додаткову структуру підтримки , вона забезпечує відповідний кут панелей відносно кута захворюваності на сонячне світло і забезпечує належну міцність і жорсткість панелей.

компоненти системи кріплення:

• ECOA01 - KLEMA/Final Blam
• ECOA02 - KLEMA/CENTRAL BLAM
• ECOA03 - Allen Score M8x25
• ECOA04 - M8 Square Sliding Sliding (гайка)
• ecoa05 Drigles - Libeles - Li>
• ecoa05 Трикутник - великі трикутники - вертикальні
• ecoA06/ecoA17 - Асамблея, профіль 40x40
• ecoA07 - шестикутній гвинт M10x20
• ecoa08 - ковпачок коміра M10
• ecoa09 - польова лайована профілю

2. Структура дорожнього покрівлі - керамічна плитка

Кріплення сонячних батарей на похилому даху, з міркувань безпеки, неможливо встановити модулі ПВ під іншим кутом, ніж фактичний нахил даху.

При встановленні комірок на дах, покриті керамічною плиткою, використовуйте додатковий елемент, який є ручкою типу S, прикріпленою до крокв на даху.

кріпильні профілі накручуються до гачків, до яких кріпляться ПВ -панелі

компоненти системи кріплення:

• ECOA01 - KLEMA/Final Blam
• ECOA02 - KLEMA/CENTRAL BLAM
• ECOA03 - Allen Screat M8x25
• ECOA04 - Sprete M8 (гайка) (гайка)
• ecoa06 Manting, профіль 40x40
• ecoa06 Шестикутній гвинт M10x20
• ECOA08 - M10 Фланцевий гайка
• ECOA09 - Роз'єм профілю, кріпильні рейки
• ECOA10 - Регульована ручка S
• EcoA11 - Wood 6x80

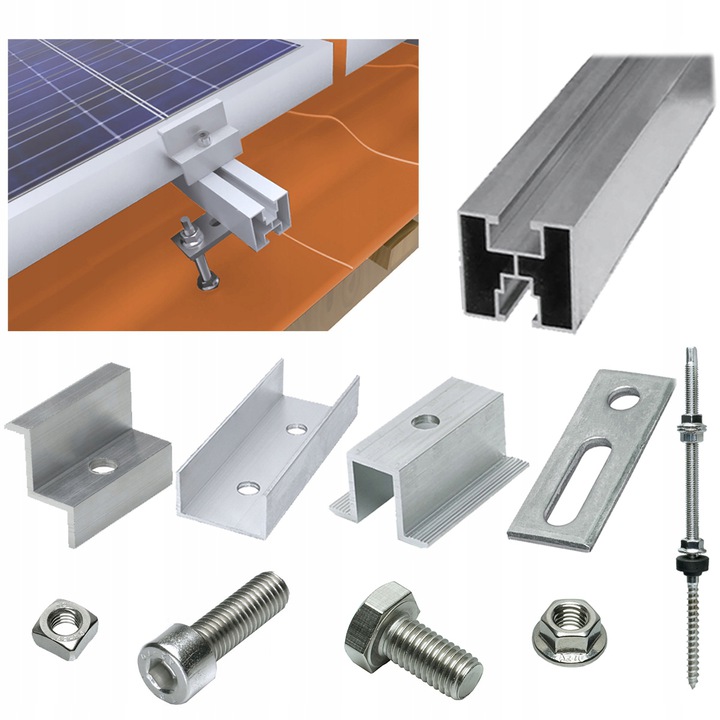

3. Будівництво для косої даху -

Металевий листом, бітумна черепиця

Структура складання, яка дозволяє прикріплювати фотоелектричні панелі на похилому даху, покриті бітумінозною черепицею або металевим покрівлею.

Кріплення сонячних батарей на похилому даху, з міркувань безпеки, неможливо встановити модулі ПВ під іншим кутом, ніж фактичний нахил даху.

Встановлення конструкції для ПВ -панелей на даху, покритому нею, вона здійснюється за допомогою двох -кубкових болтів та адаптерів.

покрівельна олово - найпоширеніший покрівля в Польщі.

компоненти системи кріплення:

• ECOA01 - KLEMA/Final Blam
• ECOA02 - KLEMA/CENTRAL BLAM
• ECOA03 - Allen Screat M8x25
• ECOA04 - Sprete M8 (гайка) (гайка)
• ecoa06 Manting, профіль 40x40
• ecoa06 Шестикутній гвинт M10x20
• ECOA08 - M10 Фланцевий гайка
• ecoA09 - роз'єм профілю, монтажні рейки
• ECOA12/13/1 M10
• ECOA15 - Адаптер для двох -тривалого гвинта

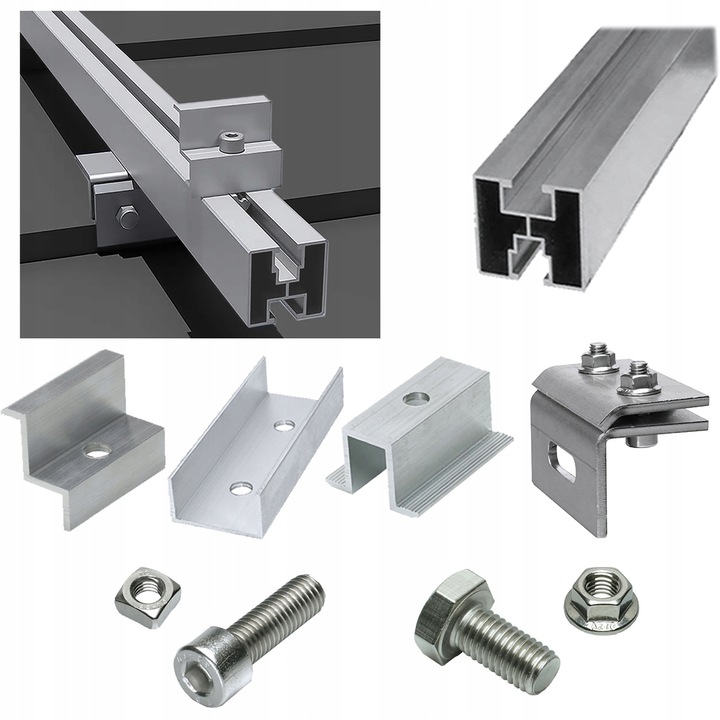

4. Структура дорожнього покрівлі - закріплений аркуш із стоячим швом

Структура складання, яка дозволяє прикріплювати фотоелектричні панелі на похилому даху, покриту тарілкою, прикріпленою стоячим швом.

Кріплення сонячних батарей на похилому даху, з міркувань безпеки, неможливо встановити модулі ПВ під іншим кутом, ніж фактичний нахил даху.

Система для встановлення фотоелектричних панелей на даху з листовим металом, прикріпленим до шва, прикріплюється безпосередньо до даху.

Додатковим елементом структури в цій системі є так -зведена ручка для шва.

компоненти системи кріплення:

• ECOA01 - KLEMA/Final Blam
• ECOA02 - KLEMA/CENTRAL BLAM
• ECOA03 - Allen Screat M8x25
• ECOA04 - Sprete M8 (гайка) (гайка)
• ecoa06 Manting, профіль 40x40
• ecoa06 Шестикутній гвинт M10x20
• ECOA08 - M10 Фланцевий гайка
• ECOA09 - роз'єм профілю, кріпильні рейки
• ECOA16 - Власник гілки

5. Структура дорожнього покрівлі - плитка коропа

Структура складання, яка дозволяє прикріпити фотоелектричні панелі на похилому даху, покриті листовим металом, прикріпленим коропами керамічної плитки.

Кріплення сонячних батарей на похилому даху, з міркувань безпеки, неможливо встановити модулі ПВ під іншим кутом, ніж фактичний нахил даху.

При встановленні комірок на даху, покритому короп -плиткою, слід використовувати додатковий елемент, який є такою, що склалася, ручка коропа , прикріплена до крокв на даху.

компоненти системи кріплення:

• ECOA01 - KLEMA/Final Blam
• ECOA02 - KLEMA/CENTRAL BLAM
• ECOA03 - Allen Screat M8x25
• ECOA04 - Sprete M8 (гайка) (гайка)
• ecoa06 Manting, профіль 40x40
• ecoa06 Силіконовий гвинт M10X20
• ECOA08 - Flange Nut
• ECOA09 - Роз'єм профілю, кріпильні рейки
• ECOA18 - Ручка коропів

onetric - прості та перевірені системи будівництва PV

Ми розробляємо та виготовляємо сучасні фотоелектричні конструкції для побудови мікро -інтенсуляцій та фотоелектричних електростанцій.

Завдяки інноваційному дизайнерському підходу та досвіду наших інженерів. Ми здобули довіру трьох дистриб'юторів і встановили понад 500 установок onetric.

Наша мета - забезпечити довговічні та безпечні конструкції для фотоелектричних панелей, підданих суворим тестам у основних дослідницьких підрозділах. У виробничому процесі ми використовуємо найбільш міцні ресурси корозії та складні умови навколишнього середовища.

onetric спеціалізується на створенні елементів складання для систем кріплення сонячної панелі на землі та дахах.

Наша пропозиція включає кріпильні профілі, гвинти та гайки, адаптери, з'єднувачі, гачки на даху, кріпильні ручки, кінцевий і середній клей, кути алюмінію, трапецієподібні мости та складальні трикутники.

onetric - типи фотоелектричних структур:

• Розмовляючий дах: плитка, металевий покрівля, трапецієподібний лист, листовий метал для шва
• плоский дах: інвазивний, баласт, мембрана
• Земля: Одиночний -діапазон, два -депозит

  onetric якість:

  продукти onetric розроблені з акцентом на функціональність та довговічність. Ми використовуємо найвищої якості матеріалів, таких як алюміній та нержавіюча сталь для забезпечення стійкості до корозії та погодних умов.

  Наші рішення сумісні з багатьма типами фотоелектричних панелей та типів даху. Інновації є основою нашого виробничого підходу, який дозволяє впровадити продукти, що полегшують збір та підвищення енергоефективності встановлення.

  Правильно вибрані структурні елементи мають вирішальне значення для ефективного та безпечного встановлення сонячних батарей на різних типах дахів.
